Приборы для измерения параметров устройств защитного отключения (УЗО)

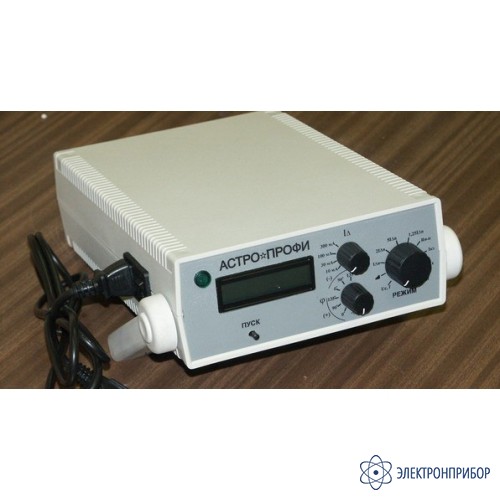

АСТРО-ПРОФИ — прибор контроля устройств защитного отключения (УЗО)

Код товара: 20230

    • Гарантия

      12 месяцев

    Назначение:

    АСТРО-ПРОФИ предназначен для проведения испытаний функциональных характеристик устройств защитного отключения (УЗО) и замера некоторых параметров электроустановки.

    Прибор позволяет измерить:

    • отключающий дифференциальный ток УЗО типов А и АС;
    • время отключения УЗО;
    • частоту и напряжение сети;
    • сопротивление петли "фаза-ноль";
    • ток короткого замыкания "фаза-ноль";
    • малые сопротивления;
    • напряжение встроенного источника питания (аккумулятора).

    Микроконтроллер реализует алгоритм работы прибора, производит измерения и вычисления эффективного (действующего) значения несинусоидального тока и других параметров, осуществляет вывод информации на индикатор, а также на компьютер через последовательный порт RS 232.

  • Основные технические характеристики АСТРО-ПРОФИ:

    Параметр Значение
    Напряжение питающей однофазной сети переменного тока частотой 50 Гц, В 220
    Ток, потребляемый от сети, не более, А 2,5
    Встроенный источник напряжения (аккумулятор), В 6
    Установка номинального отключающего дифференциального тока IDn, mА 10, 30, 100, 300
    Установка угла задержки тока j, град ( "+" и "-") 0, 90, 135
    Установка номинального отключающего дифференциального тока с кратностью, раз 1, 2, 5, 1.25
    Измерение напряжения сети, В 164 - 256
    Измерение частоты сети, Гц 45,00 - 55,00
    Измерение времени отключения, мс 0 - 2000
    Измерение сопротивления петли "фаза-ноль", Ом 0,4 - 22
    Измерение тока К.З. (рассчитывается по формуле Iк.з. = Uизм / Rф-н ), А 10 - 550
    Измерение малых сопротивлений, Ом 0 - 4000
    Габаритные размеры, не более, мм 200х80х280

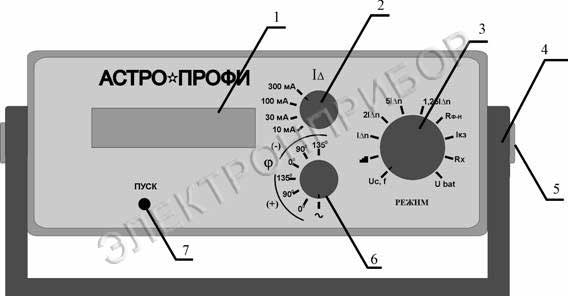

    Лицевая панель АСТРО-ПРОФИ

    Лицевая панель АСТРО-ПРОФИ

    • 1 - жидкокристаллический индикатор;
    • 2 - установка номинального отключающего дифференциального тока;
    • 3 - установка измеряемых параметров;
    • 4 - ручка для переноски прибора;
    • 5 - кнопка фиксации ручки;
    • 6 - установка угла задержки тока;
    • 7 - кнопка пуск.

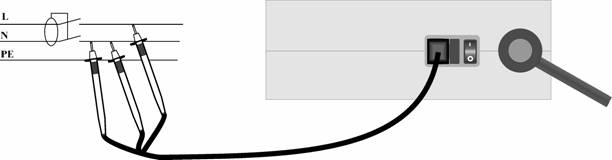

    Измерение параметров УЗО

    Измерение параметров УЗО

    В данном режиме проводятся испытания УЗО по п.п. 8.3-8.5 ГОСТ Р 50807-95 Устройства защитные, управляемые дифференциальным (остаточным) током.

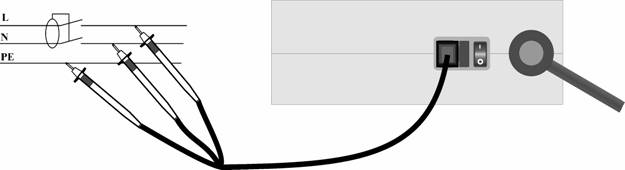

    Измерение сопротивления петли "фаза-ноль" и тока К.З.

    Измерение сопротивления петли фаза-ноль и тока К.З.

    Данные испытания позволяют оценить надёжность клеммных соединений и скруток, а также правильность выбора номинальных значений аппаратов защиты от сверхтока.

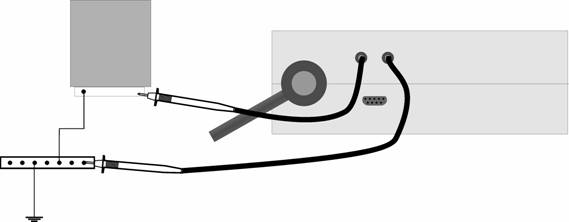

    Измерение малых сопротивлений

    Измерение малых сопротивлений

    При значениях сопротивлений ниже 5 Ом прибор выдаёт звуковой сигнал.

  • Комплект поставки АСТРО-ПРОФИ

    № Наименование Количество
    1. Прибор 1
    2. Кабель соединительный 2
    3. Комплект присоединительных щупов для измерения сопротивлений 1
    4. Руководство по эксплуатации 1
