Приборы для измерения параметров устройств защитного отключения (УЗО)

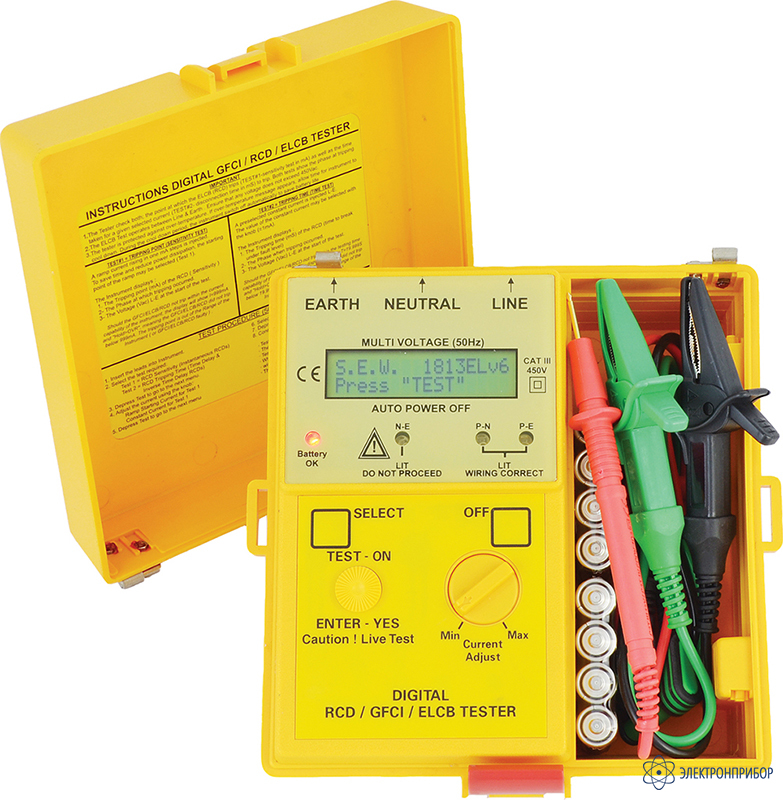

1813 EL — цифровой измеритель параметров УЗО

Код товара: 22538

  • Назначение цифрового измерителя параметров УЗО 1813 EL:

    Цифровые измерители параметров УЗО 1813 EL: 100 - 317 В/50 Гц; Ток отключения 2 - 999 мА; Время отключения 1 мс - 20 с; Разрешение 1 мА/1 мс; Микропроцессорное управление; Измерение параметров УЗО с высоким разрешением (1мА, 1мс); Удержание результата измерения; Задание начального значения дифференциального тока; Задание начальной фазы режима тестирования; Индикация полярности полуволны, выключающей УЗО; Светодиодная индикация правильности подключения к тестируемой цепи; Измерение напряжения "фаза - земля" перед началом теста; Защита ограничительного резистора от перегрева; Контроль за состоянием источников питания; Автоматическо еыключение питания; Большой ЖК индикатор; Защита измерительного входа; Масса 1 кг.

  • Технические характеристики цифрового измерителя параметров УЗО 1813 EL:

    Параметр Значения
    ОТКЛЮЧАЮЩИЙ ДИФФЕРЕНЦИАЛЬНЫЙ ТОК
    Диапазон измерений 0 ... 999 мА
    Разрешение 1 мА
    Установка начального значения дифф. тока С помощью потенциометра
    Погрешность измерений ± 1 % + 1 мА
    Начальная фаза теста Выбирается вручную: 0° или 180° (цепь «фаза – земля»)
    Индикация полярности Определяется полярность волны, выключающей УЗО
    ВРЕМЯ ОТКЛЮЧЕНИЯ
    Диапазон измерений 1 мс ... 20 с
    Разрешение 1 мс
    Погрешность измерений ± 1 мс + 1 мс
    НАПРЯЖЕНИЕ В ТЕСТИРУЕМОЙ ЦЕПИ
    Диапазон рабочих напряжений 50 … 450 В, 50 Гц
    Номинальное напряжение (фаза-земля) 110 … 317 В
    Измеряемое напряжение значение в момент начала теста
    Разрешение 1 В
    Погрешность измерений ± 2 % + 1 В для 50 ... 350 В
    ± 5 % + 1 В для 350 ... 450 В
    ОБЩИЕ ДАННЫЕ
    Дисплей 2-строчный ЖКИ (2 × 16)
    Условия эксплуатации Минус 5 °С … 45 °С, отн. влажность < 80 %
    Напряжение питания 1,5 В × 8 (тип АА)
    Габаритные размеры 170 х 165 х 92 мм
    Масса 1,0 кг

  • Комплект поставки 1813 EL

    № Наименование Количество
    1. Цифровой измеритель параметров УЗО 1813 EL 1
    2. Измерительные провода 3
    3. Источник питания 8
    4. Предохранитель 1
    5. Плечевой ремень 1
    6. Руководство по эксплуатации 1
