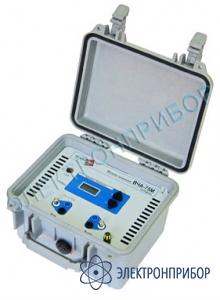

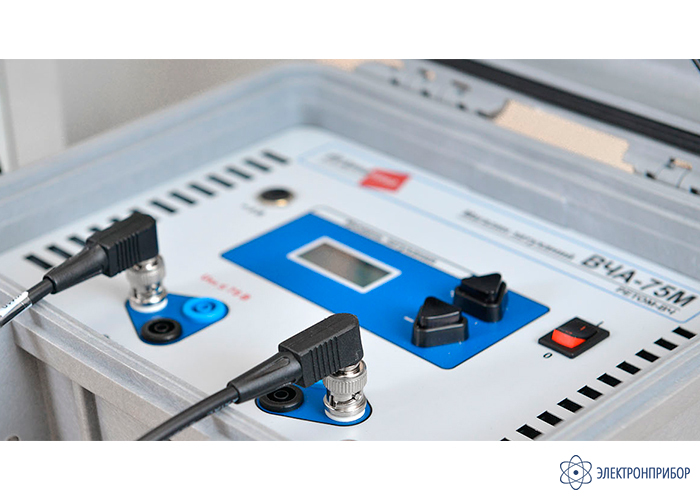

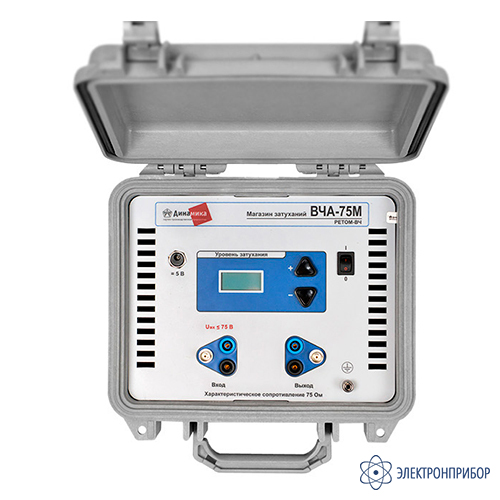

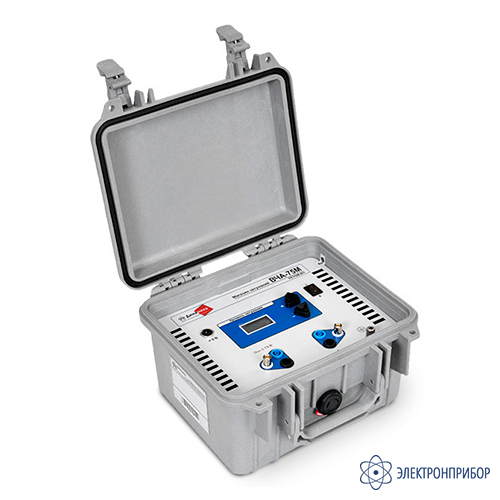

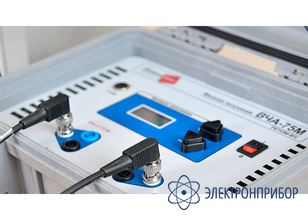

ВЧА-75М — магазин затуханий

Сохранить в PDF Распечатать
  • Назначение магазина затуханий ВЧА-75М:

    Магазин затуханий с характеристическим сопротивлением 75 Ом предназначен для:

    • проверки двух полукомплектов ВЧ аппаратуры в условиях лаборатории через искусственную линию;
    • определения запаса по перекрываемому затуханию действующего канала;
    • определения затухания симметричного четырехполюсника с характеристическим сопротивлением 75 Ом методом сравнения.

    ВЧА-75М повышает производительность труда при работах по наладке и эксплуатации ВЧ устройств РЗ, ПА и ВЧ тракта.

  • Технические характеристики магазина затуханий ВЧА-75М:

    ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
    Характеристическое сопротивление, Ом 75
    Максимальное входное напряжение, В 75
    Диапазон установки затухания (0 - 49) дБ через 1 дБ
    Диапазон рабочих частот, МГц 0,004 - 1
    ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
    Требования электромагнитной совместимости по ГОСТ Р 51522-99:
    - класс оборудования

    класс А
    Масса устройства, кг, не более 3
    Габаритные размеры устройства, мм, не более 270 х 246 х 174
    РАБОЧИЕ УСЛОВИЯ ПРИМЕНЕНИЯ
    Диапазон рабочих температур, °С от 10 до 40
    Температура нормальных условий, °С 20 ± 5
    Диапазон температур хранения, °С от - 35 до + 55
    Относительная влажность воздуха при 25 °С, %, не более 80
    Группа условий эксплуатации по ГОСТ 17516.1-90 М23
    Питание устройства внешнее:
    - напряжение, В, не менее
    - ток, А, не менее

    5
    1
  • Комплект поставки ВЧА-75М

    Наименование Количество
    1. Магазин затуханий ВЧА-75М 1
  • Совместимость с ВЧА-75М

    • Цена по запросу
