РЕТОМ ВЧ 64, РЕТОМ-ВЧ-64, РЕТОМВЧ64

Устройства проверки релейной защиты и автоматики (РЗА)

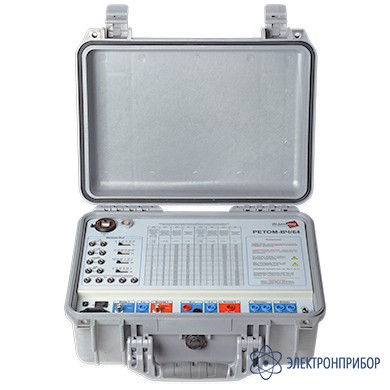

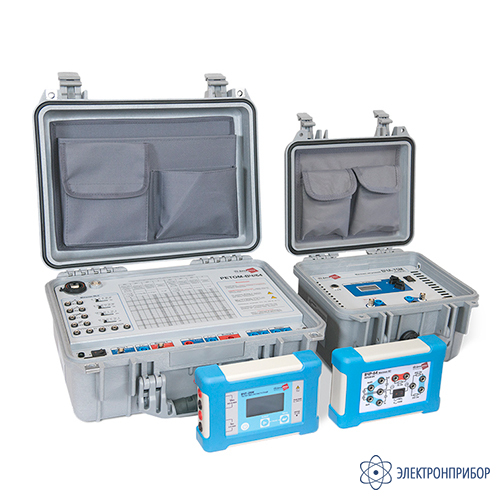

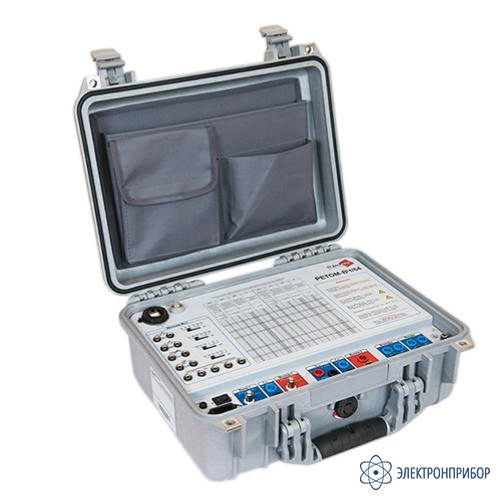

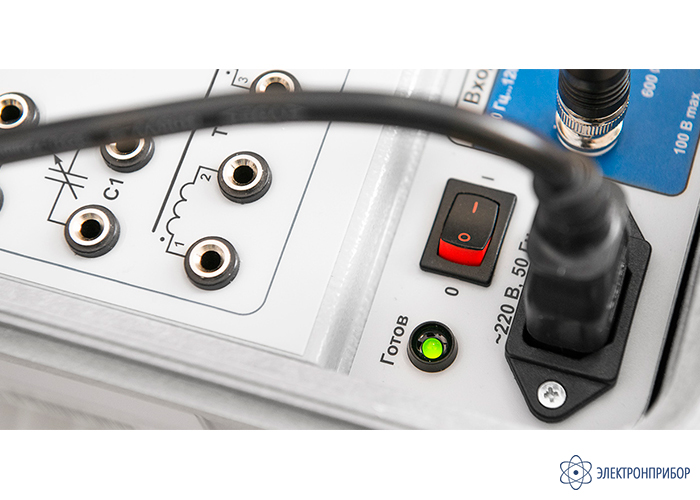

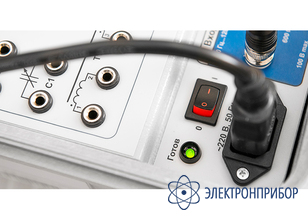

РЕТОМ-ВЧ/64 — устройство испытательное

Код товара: 28251
  • 52125-18

    • Гарантия

      5 лет

    • Межповерочный интервал

      4 года

    • Госреестр СИ РФ

      52125-18 до 19.02.2028

    • Реестр промышленной продукции РФ

      680\1\2023

    • Производитель

      Динамика, Россия

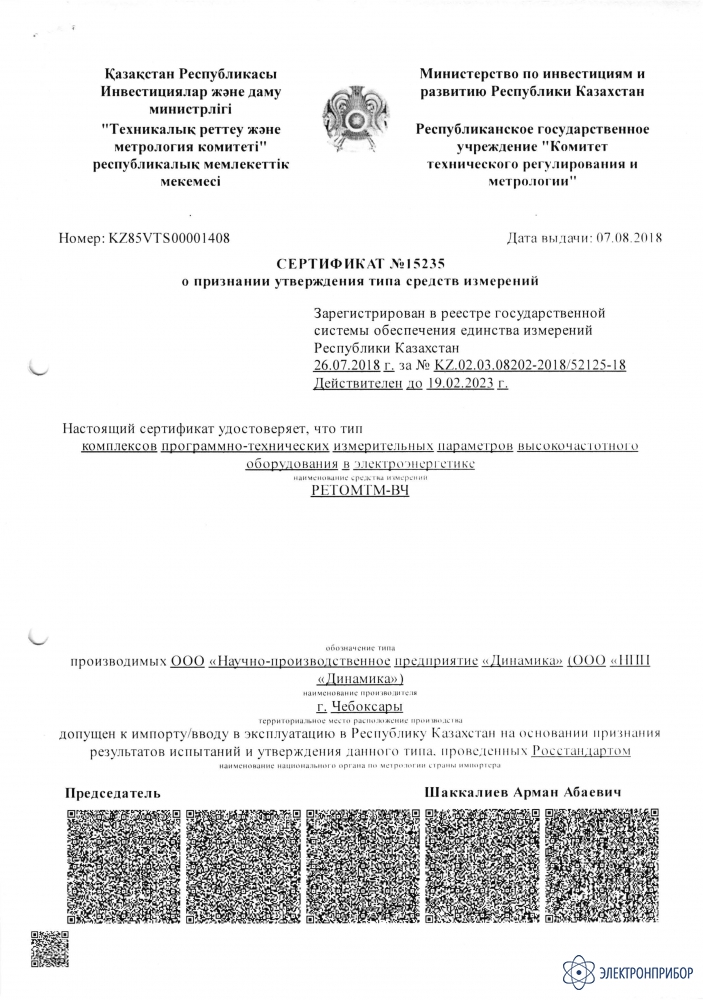

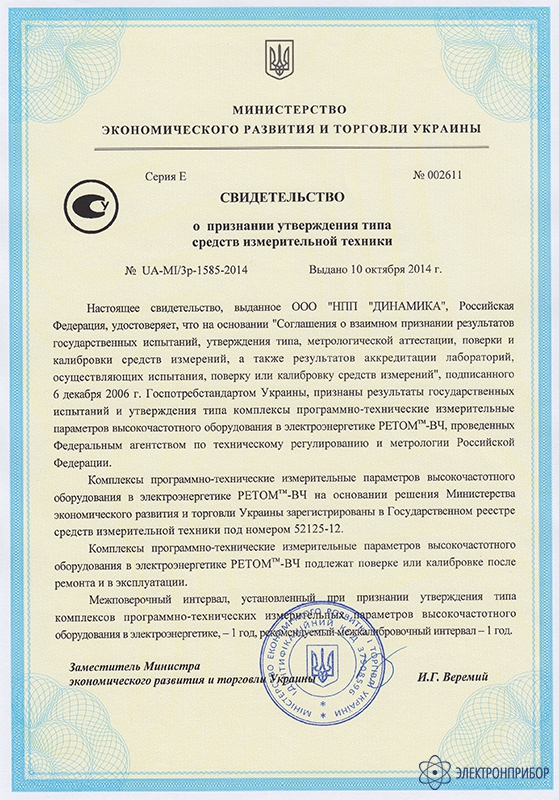

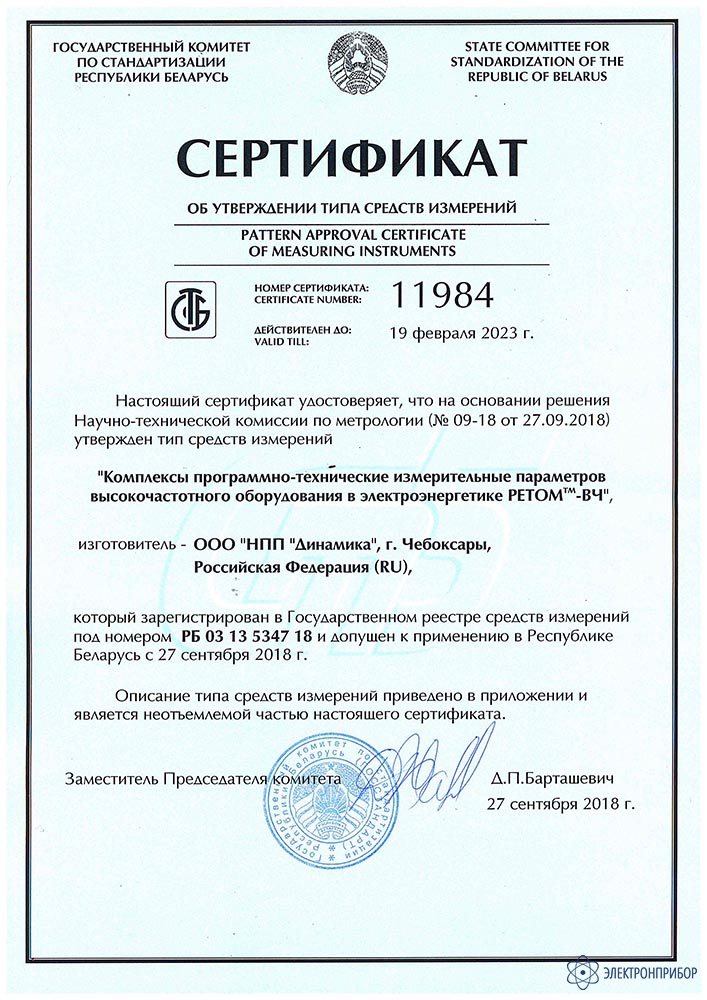

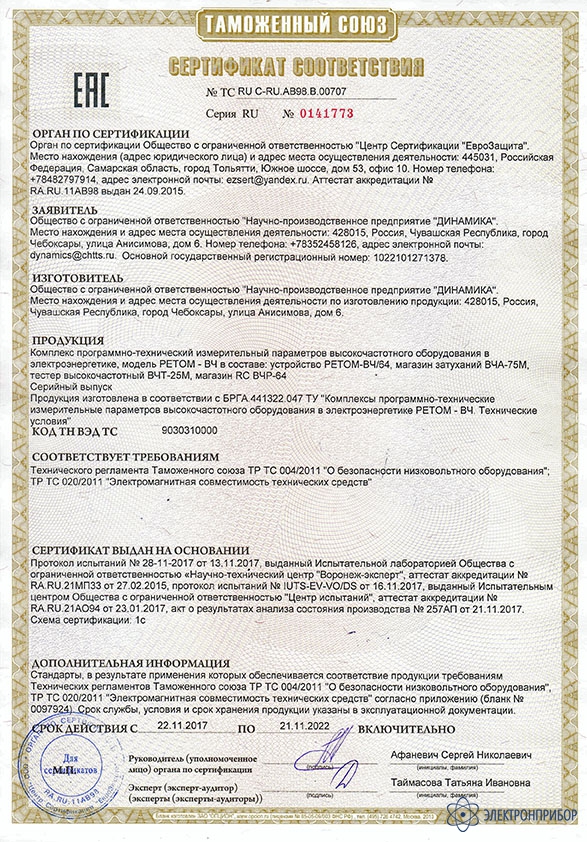

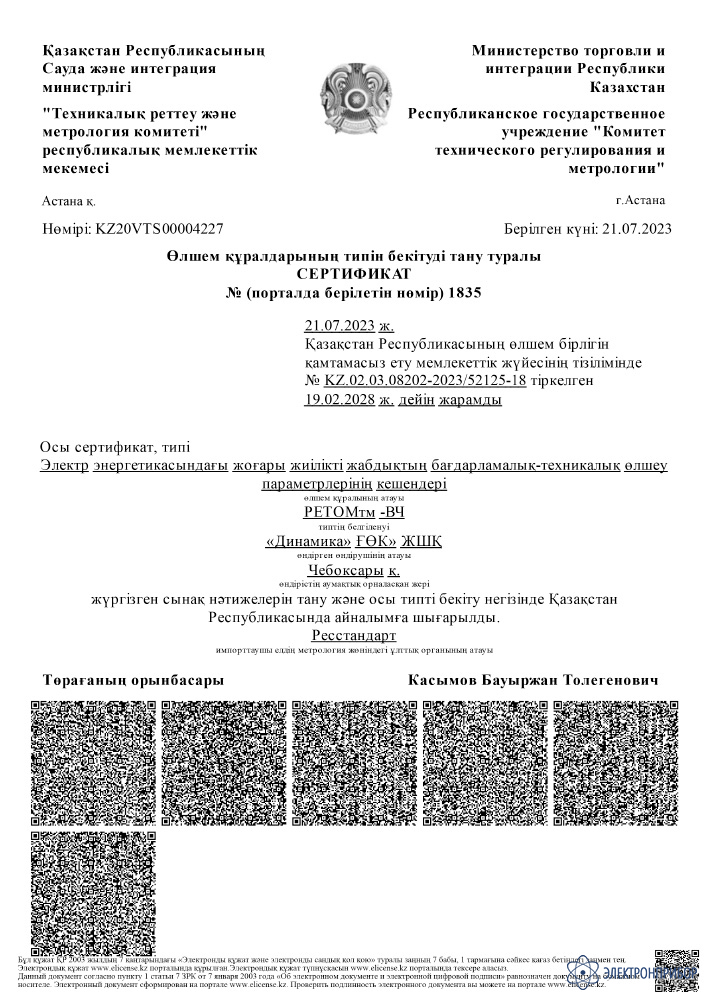

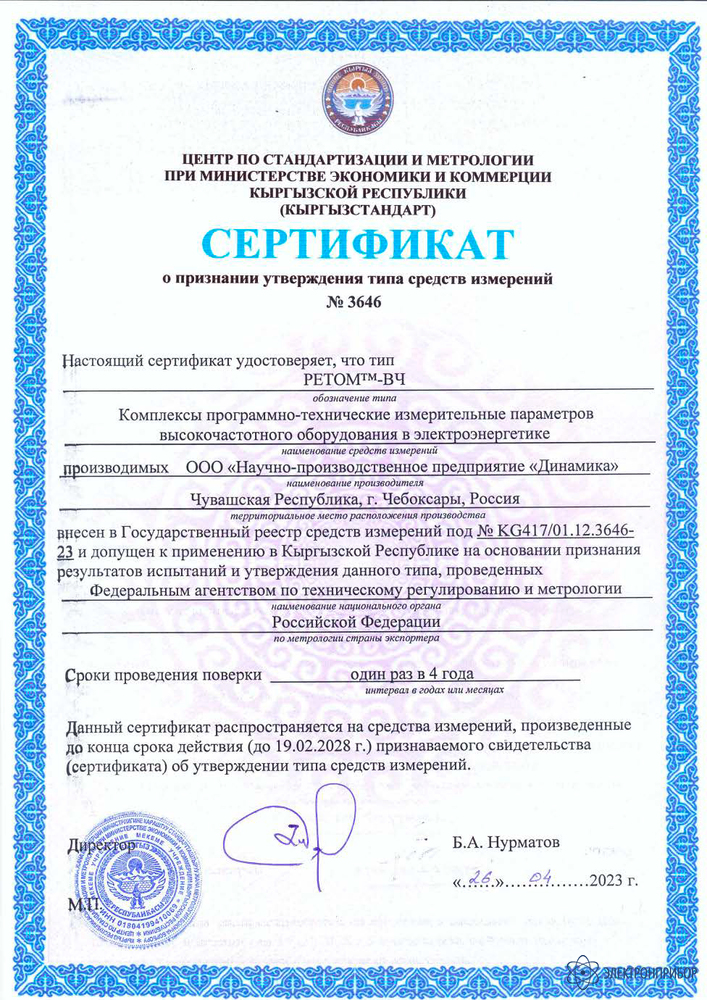

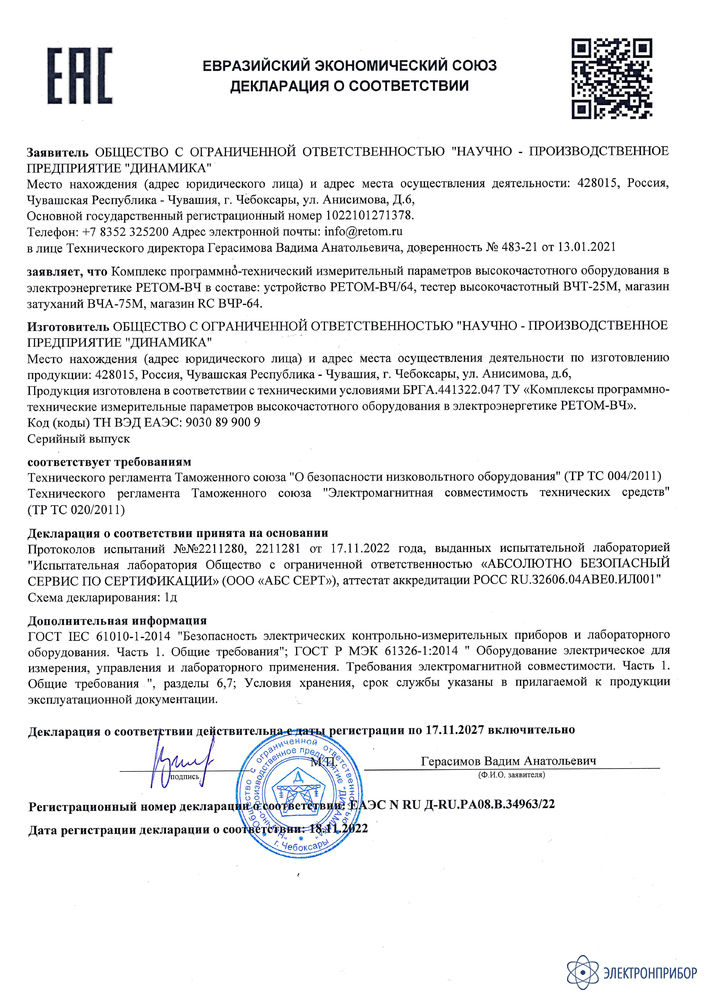

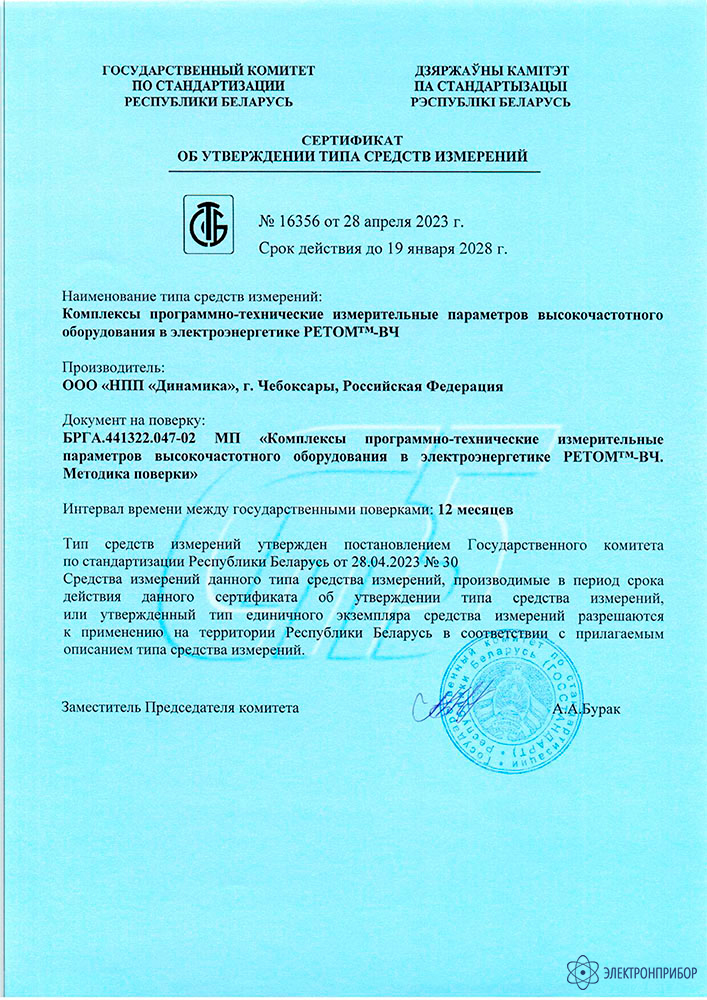

    Сертификаты

    Назначение устройства испытательного РЕТОМ-ВЧ/64:

    Основой комплекса РЕТОМ-ВЧ является прибор РЕТОМ-ВЧ/64. Работая под управлением компьютера, прибор генерирует тестовые ВЧ сигналы напряжений, аналогичные тем, которые поступают на вход ВЧ защиты и ВЧ автоматики. Все измерительные, генераторные и вспомогательные узлы системы работают одновременно и независимо друг от друга.

    РЕТОМ-ВЧ/64 позволяет автоматически снимать характеристики, оформлять протоколы испытаний, архивировать их и т.д. Специальная программа формирует на дисплее компьютера виртуальную лицевую панель прибора РЕТОМ-ВЧ/64 и «рабочий стол», приспособленный для решения задач многофункциональной ВЧ лаборатории.

    Результаты измерений оформляются в виде графиков и таблиц, в форме стандартных протоколов и по желанию пользователя могут быть распечатаны на любом принтере.

    Особенности устройства испытательного РЕТОМ-ВЧ/64:

    • реализована возможность анализа сигналов с помощью встроенного осциллографа;
    • увеличена скорость работы проверки панорамы сигналов с разрешением по спектру 1 Гц;
    • улучшена помехоустойчивость и скорость передачи данных между прибором и ПК (связь осуществляется по каналу Ethernet);
    • встроенный трансформаторный блок ВЧП-10;
    • значительно снижены весогабаритные показатели;
    • повышено удобство транспортировки прибора благодаря пластиковому корпусу.

  • Технические характеристики устройства испытательного РЕТОМ-ВЧ/64:

    ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
    ВЫХОД 2
    Диапазон частот, Гц 40 - 60
    Диапазон выдаваемых напряжений, В 0 - (1 - 120)
    Максимальная выходная мощность, Вт, не менее 5
    ВЫХОД 1
    Диапазон частот, Гц 20 - 1200000
    Диапазон выдаваемых напряжений , В 0 - (0,02 - 7)
    НЧ - МУЛЬТИМЕТР(U нч, I нч)
    Рабочий диапазон частот, Гц 0 - 4000
    Предел измерения силы тока, А 1
    Пределы измерения напряжения, В 3; 300
    Пределы измерения уровня напряжения, дБн 12; 52
    Входное сопротивление вольтметра, кОм, не менее 1000
    Входное сопротивление амперметра, Ом, не более 1
    ВХОД 1
    Рабочий диапазон частот, Гц 20 - 1200000
    Пределы измерения тока, А 0,1; 1
    Пределы измерения напряжения, В 1; 100
    Пределы измерения уровня напряжения, дБн 2; 42
    ВЧ - ЧАСТОТОМЕР (ВХОД 1)
    Диапазон измеряемых частот, Гц 20 - 1200000
    МАГАЗИН RLC
    МАГАЗИН R1
    Номинальные значения сопротивления R1 мощностью 1 Вт с погрешностью ± 1 %, Ом 10 ; 15 ; 2 0 ; 50 ; 100 ; 150 ;
    Диапазон рабочих частот, кГц 0 - 1000
    МАГАЗИН R2
    Номинальные значения сопротивления R2 мощностью 30 Вт с погрешностью ± 1 %, Ом 75; 240; 280; 310; 330; 450;
    Диапазон рабочих частот, кГц 0 - 1000
    МАГАЗИН C1
    Номинальные значения емкости эквивалентов конденсатора связи рабочим напряжением 100 В с погрешностью ± 2 %, нФ 2,2; 3,2; 4,4; 4,7; 6,4; 7;
    Диапазон рабочих частот, кГц 0,2 - 1000
    МАГАЗИН L1
    Номинальные значения индуктивности с погрешностью ± 5 %, мГн 0,2 5 ; 0,5; 0,6; 1,0; 1,2; 2,0;
    Наибольший допустимый ток, А 0,5
    Диапазон рабочих частот, кГц 24 - 1000
    ДИФФЕРЕНЦИАЛЬНЫЙ ТРАНСФОРМАТОР Т1
    Коэффициенты трансформации (W35/W12,W34/W12,W45/W12) 2/1/1
    Пределы допускаемой относительной погрешности коэффициентов трансформации, % ± 5
    Пределы допускаемой относительной погрешности асимметричности коэффициентов трансформации W34/W12,W45/W12 при одинаковых нагрузках RH=160 Ом, % ± 1
    Наибольшее допустимое входное напряжение, В 20
    Диапазон рабочих частот, кГц 24 - 1000
    МИЛЛИСЕКУНДОМЕР
    Диапазон измерения, с 0,001 - 99
    Пределы допускаемой относительной погрешности измерения времени, % ± 0,1
    Разрешающая способность регистрации изменения состояния контактов (по времени), мс, не более 0,4
    КОНТАКТНЫЕ ВЫХОДЫ
    Количество 2
    Коммутационная способность (не менее 50000 циклов) 3 А / 30 В =
    3 А/250 ~
    Сопротивление в замкнутом состоянии, Ом, не более 0,2
    Сопротивление в разомкнутом состоянии, МОм, не менее 50
    ДИСКРЕТНЫЕ ВХОДЫ
    Количество 2
    Род сигналов: "сухой" контакт, контакт под напряжением постоянного тока до 300 В, лог. сигнал ТТЛ/CMOS
    ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
    Степень защиты по ГОСТ 14254-96:
    - оболочки
    - выходных клемм
    IP20
    IP00
    Требования безопасности по ГОСТ Р 52319-2005:
    - изоляция
    - категория монтажа (категория перенапряжения)
    - степень загрязнения микросреды
    основная
    CAT II
    2
    Требования электромагнитной совместимости по ГОСТ Р 51522-99:
    - класс оборудования    		 класс А
    Питание устройства:
    - однофазная сеть, частота, Гц
    - напряжение сети, В
    45 - 65
    220
    Потребляемая мощность, ВА, не более 500
    Масса устройства, кг, не более 6,1
    Габаритные размеры устройства, мм, не более 270 х 340 х 115
    РАБОЧИЕ УСЛОВИЯ ПРИМЕНЕНИЯ
    Диапазон рабочих температур, °С от 10 до 40
    Температура нормальных условий, °С 20 ± 5
    Диапазон температур хранения, °С от - 35 до + 55
    Относительная влажность воздуха при 25 °С, %, не более 80
    Группа условий эксплуатации по ГОСТ 17516.1-90 М23
    Высота над уровнем моря, м, не более 1000

  • Комплект поставки РЕТОМ-ВЧ/64

    № Наименование Количество
    1 Устройство испытательное РЕТОМ-ВЧ/64 1
    2 Программное обеспечение «Виртуальная ВЧ-лаборатория», состоящее из следующих модулей: ручное управление измерение АЧХ снятие панорамы сигналов осциллограф измерение АХ проверка ВЧ-заградителя проверка фильтра присоединения 1
    3 Комплект аксессуаров 1
    4 Сопроводительная документация 1
