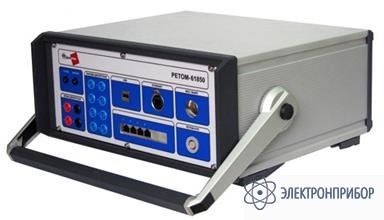

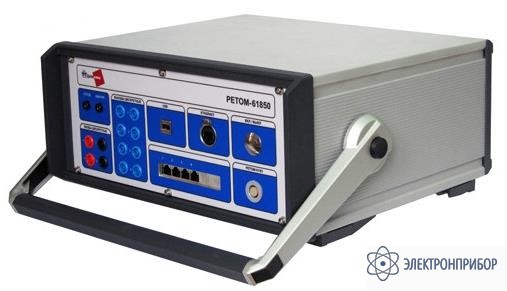

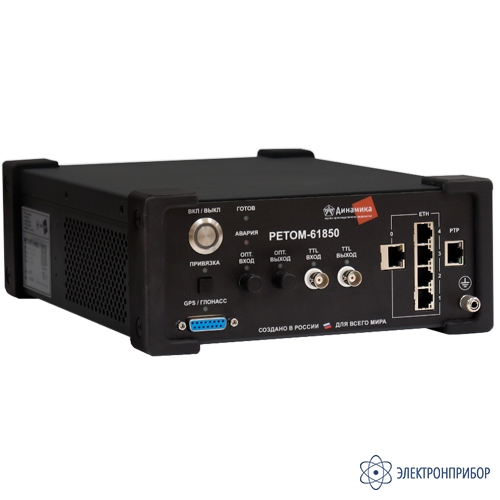

РЕТОМ-61850 — устройство испытательное

Код товара: 27679
  • 82540-21

    • Гарантия

      5 лет

    • Межповерочный интервал

      4 года

    • Госреестр СИ РФ

      82540-21 до 09.08.2026

    • Производитель

      Динамика, Россия

    Сертификаты

    Назначение устройства испытательного РЕТОМ-61850:

    Обновленный комплекс РЕТОМ-61850 предназначен для полноценного тестирования устройств РЗА, поддерживающих стандарт МЭК 61850.

    Область применения устройства испытательного РЕТОМ-61850:

    Комплексная проверка устройств с поддержкой МЭК 61850:

    • интеллектуальных электронных устройств;
    • цифровых измерительных трансформаторов;
    • полевых аналогово-цифровых преобразователей;
    • счетчиков электроэнергии, АСКУЭ и других элементов цифровой подстанции;

    а также:

    • проверка каналов связи;
    • проведение штормовых испытаний;
    • моделирование цифровых подстанций с множеством присоединений;
    • имитация режимов сервера времени.

    Особенности устройства испытательного РЕТОМ-61850:

    • автоматическое и ручное тестирование интеллектуальных устройств;
    • выдача до 20 SV-потоков (80, 96, 256, 288 выборок), управляемых в ручном и автоматическом режиме;
    • выдача до 80 SV-потоков (80, 96, 256, 288 выборок) в режимах «Информационный шторм» и «Повышенная информационная нагрузка»;
    • генерация искаженных SV-потоков: смещение, перемешивание, пропуски выборок;
    • 256 GOOSE-сообщений (256 прием, 256 передача), 400 логических сигналов;
    • прием до 10 SV-потоков;
    • расчет электроэнергетических параметров SV-потоков;
    • осциллографирование SV-потоков синхронизация по протоколам PTPv2 (IEEE 1588), SNTP+PPS (оптический и электрический);
    • 5 Ethernet портов, каждый из которых может настраиваться на прием и передачу соответствующих GOOSE-сообщений и SV-потоков;
    • организация глобального или локального PTP-сервера (grandmaster clock);
    • источник глобального точного времени (PTP, 1PPS);
    • поддержка приёма сигналов GPS/ГЛОНАСС;
    • возможность создания режимов нарушения работоспособности системы обеспечения единого времени (СОЕВ);
    • специальное ПО «Генератор SV-потоков МЭК 61850» для аттестации ИЭУ РЗА и моделирования искажений любого типа.

  • Технические характеристики устройства испытательного РЕТОМ-61850:

    Параметр Значение
    Основные технические данные
    Количество портов Ethernet RJ-45 5
    Скорость обмена данных по Ethernet 100/1000 Мбит/с
    Синхронизация времени:
    - протокол PTP (прием, передача)
    - протокол NTP (SNTP) (прием, передача)
    - сигнал 1PPS (прием)
    - сигнал 1PPS (прием, передача)
    - сигнал GPS/ГЛОНАСС NMEA/1PPS (прием)
    порты Ethernet (1, 2, 3, 4), порт PTP
    порты Ethernet (0, 1, 2, 3, 4)
    разъемы «TTL ВХОД», «ОПТ. ВХОД»
    разъемы «TTL ВЫХОД», «ОПТ. ВЫХОД»
    разъем GPS/ГЛОНАСС
    Поддержка виртуальных сетей VLAN есть
    GOOSE-сообщения
    Максимальное количество входных GOOSE-сообщений 256
    Максимальное количество выходных GOOSE-сообщений 256
    Максимальное количество логических входов/выходов 400/400
    Собственное время обработки, не более 1 мс
    Время приема/передачи согласно МЭК 61850-5 type 1A; Class P2/3
    Потоки выборок аналогичных значений (Sampled Values)
    Максимальное количество выходных потоков 20
    Максимальное количество выходных потоков для информационного шторма 80
    Максимальное количество входных потоков 10
    Протоколы приема и передачи цифрового SV-потока МЭК-61850-9-2LE;
    МЭК-61850-9-2
    Частота дискретизации сигналов SV-потоков (количество выборок на период номинальной частоты):
    - для протокола МЭК-61850-9-2LE
    - для протокола МЭК-61850-9-2
    80; 256
    96; 288
    Максимальное количество сигналов в потоке:
    силы тока
    напряжения
    4
    4
    Номинальное значение частоты сигнала, Гц 50
    Порт 1PPS (передача)
    Порт 1PPS TTL (выход):
    - количество
    - тип разъема
    - уровень напряжения
    - выходная мощность, не более
    - время задержки, не более
    1
    BNC
    5± 0,25 В
    20 мВт
    0,5 мкс
    Разъем «ОПТ. ВЫХОД»:
    - количество
    - тип разъема
    - размер ядра/демпфера
    - номинальная длина волны
    - время задержки, не более
    1
    ST
    50/125 мкм; 62,5/125 мкм
    820 нм
    0,5 мкс
    Порт 1PPS (прием)
    Разъем «TTL ВХОД» (выход):
    - количество
    - тип разъема
    - уровень напряжения
    - время задержки, не более
    1
    BNC
    от 3 до 5,5 В
    0,5 мкс
    Порт NMEA/1PPS (прием)
    Разъем «GPS/ГЛОНАСС»
    - количество
    - тип разъема
    - назначение
    1
    DB-15
    подключение приемного модуля ГЛОНАСС
    Общие характеристики
    Защита от поражения электрическим током ГОСТ 12.2.007.0-75 класс I
    Требования безопасности по ГОСТ IEC 61010-1-2014:
    - изоляция
    - категория монтажа (категория перенапряжения)
    - степень загрязнения микросреды
    основная
    CАТ II
    2
    Испытательное напряжение изоляции цепей сетевого питания относительно корпуса 1500 В
    Габаритные размеры устройства (ширина×высота×глубина), мм, не более 240 × 100 × 335
    Габаритные размеры устройства (ручка в положении переноса), мм, не более 265 × 100 × 335
    Масса, кг, не более 5,5
    Условия применения
    Диапазон рабочих температур окружающей среды от +1 до +40 °С
    Температура нормальных условий 20 ± 5 °С
    Диапазон температур окружающей среды при хранении от +5 до +50 °С
    Диапазон температур окружающей среды при транспортировании от -50 до +50 °С
    Относительная влажность воздуха при 25 °С, %, не более
         		 80
    Высота над уровнем моря, не более 2000 м
    Группа условий эксплуатации по ГОСТ 30631-99 М23
    Степень защиты по ГОСТ 14254-2015:
    - оболочки
    - выходных клемм
    IP20
    IP00
    Параметры электрического питания устройства:
    - напряжение сети
    - номинальное напряжение сети
    - частота питающей сети
    - потребляемая мощность, не более
    от 100 до 240 В
    230 В
    от 47 до 63 Гц
    100 ВА
    Характеристики надежности
    Средний срок службы устройства, не менее 30 лет
    Средняя наработка на тказ, не менее 25000 ч
    Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности, не более 4 ч
