ИВПР-203М Щитовой исп. MODBUS-220 — электронный секундомер-измеритель

Код товара: 73111
  • в наличии
    86280-22

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      86280-22 до 27.07.2027

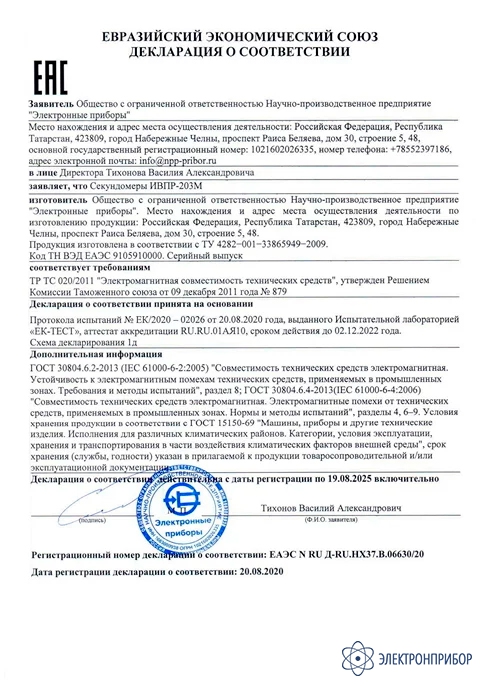

    Сертификаты

    Назначение электронного секундомера-измерителя ИВПР-203М Щитовой исп. MODBUS-220:

    Прибор ИВПР-203М Щитовой исп. MODBUS-220 предназначен для применения на оборудовании электростанций и подстанций, при наладке и проверке средств коммутационного оборудования взамен секундомеров устаревших типов (ПВ-53, ПВ-53Л, ПВ-53Щ, ЭМС-54, Ф209, Ф291, Ф738, ФИВ, ИИВ, ДИИВ и других), для оборудования лабораторий, в том числе электротехнических лабораторий релейной защиты и автоматики РЗА, для применения на железнодорожном и электротранспорте, также используется для калибровки и настройки узлов учёта расхода тепла, газа, воды и прочего, применяется как измеритель времени в различных технологических процессах, как измеритель времени испытаний, измеритель времени срабатывания автоматического ввода резерва (АВР), перехода на резервное питание, источник бесперебойного питания.

    Также данный секундомер может использоваться в ручном режиме измерений (как ручной секундомер), старт и останов измерения времени производятся нажатием на кнопку.

    Возможности прибора аналогичны секундомеру ИВПР-203М:

    • измерение времени замыкания и размыкания свободных контактов;
    • измерение длительности импульса;
    • измерение длительности интервала между импульсами;
    • измерение времени перелета контактов реле;
    • измерение времени в режиме ручного секундомера;
    • режим счётчика импульсов.

    Описание электронного секундомера-измерителя ИВПР-203М Щитовой исп. MODBUS-220:

    ИВПР-203М Щитовой исп. MODBUS-220 — следующее поколение модели секундомера ИВПР-203 и отличается улучшенными характеристиками, расширенными диапазонами измерения и повышенным удобством работы. Данный прибор широко применяется в различных отраслях промышленности, в лабораториях, на железнодорожном и электротранспорте, предприятиях аэрокосмической отрасли, военно-промыленного комплекса, предприятиях концерна Росатом. Используется в качестве эталона в метрологических организациях и ЦСМ для поверки ручных секундомеров.

    При выпуске все приборы проходят калибровку на соответствие заявленным характеристикам. Секундомеры ИВПР поверяются в любой метрологической организации.

    Электронный секундомер-измеритель временных параметров ИВПР-203М Щитовой исп. MODBUS-220 — это универсальный щитовой прибор нового типа для контроля и измерений временных параметров реле, выключателей и переключателей электрооборудования, релейной защиты, автоматики и телемеханики. ИВПР-203М Щитовой исп. MODBUS-220 обеспечивает все виды измерений времени срабатывания всех типов контактов, как незапитанных (сухих), так и запитанных постоянным или переменным током, напряжением от 3 В до 350 В для постоянного и от 2 В до 240 В переменного тока 50 Гц, и времени отпускания реле с нормально замкнутыми и нормально разомкнутыми контактами, времени перелёта контактов в группе, времени проскальзывания (замкнутого состояния контактов в группе при переключении). Прибор выполнен в щитовом исполнении. Используется для встраиваемых применений, монтажа в щит, в составе лабораторных стендов. Устройство снабжено USB портом для удаленного управления и экспорта результатов измерений в ПК.

    Возможна модификация прибора под задачи заказчика, например:

    • добавление функций вывода результатов измерений и управления прибором по протоколам MODBUS, RS-232, RS-485, SNMP и др.;
    • любая модификация прибора под задачи заказчика. В том числе - создание компьютерного программного обеспечения для автоматизации процесса измерений, интеграции прибора ИВПР-203М в технологический процесс заказчика и т.д.

    Особенности электронного секундомера-измерителя ИВПР-203М Щитовой исп. MODBUS-220:

    • автоматическое вычисление среднего результата по нескольким измерениям (от 1 до 100);
    • одновременное отображение полученных наименьшего, наибольшего и среднего значений в серии измерений, что позволяет оперативно выявлять нестабильно работающие реле, имеющие сбои в работе и проводить выборку надёжных;
    • переключатель подавления дребезга контактов;
    • энергонезависимая память результатов на 100 измерений.

  • Технические характеристики секундомера-измерителя ИВПР-203М Щитовой исп. MODBUS-220:

    Параметр Значение
    Питание ~220 В
    Диапазон измерения длительности 0,2 миллисекунды - 999 999 секунд
    Базовая погрешность измеряемых величин:
    - на постоянном токе
    - на переменном токе
    ±(0,0001·T + 0,1 мс), где Т – измеренное значение
    ±(0,0001·T + 1 мс + 0,5 периода)
    Габаритные размеры 96х96х45 мм
    Установочные размеры в щит 90х90 мм
    Масса 0,3 кг
    Диапазон рабочих температур от +5 до +35 °С

  • Комплект поставки ИВПР-203М Щитовой исп. MODBUS-220

    № Наименование Количество
    1 Секундомер-измеритель электронный ИВПР-203М Щитовой исп. MODBUS-220 1
    2 Адаптер питания ~220 В/=5 В 0,5 А USB 1
    3 Кабель USB-A – USB-С 1
    4 Паспорт прибора и руководство по эксплуатации 1
    5 Методика поверки 1
