ИВПР-203М Щитовой исп. 53Щ — электронный секундомер-измеритель
Код товара: 73112-
-
Гарантия
24 месяца
-
Межповерочный интервал
24 месяца
-
Госреестр СИ РФ
86280-22 до 27.07.2027
Сертификаты
Назначение электронного секундомера-измерителя ИВПР-203М Щитовой исп. 53Щ:
Прибор ИВПР-203М Щитовой исп. 53Щ предназначен для применения на оборудовании электростанций и подстанций, при наладке и проверке средств коммутационного оборудования взамен секундомеров устаревших типов (ПВ-53, ПВ-53Л, ПВ-53Щ, ЭМС-54, Ф209, Ф291, Ф738, ФИВ, ИИВ, ДИИВ и других), для оборудования лабораторий, в том числе электротехнических лабораторий релейной защиты и автоматики РЗА, для применения на железнодорожном и электротранспорте, также используется для калибровки и настройки узлов учёта расхода тепла, газа, воды и прочего, применяется как измеритель времени в различных технологических процессах, как измеритель времени испытаний, измеритель времени срабатывания автоматического ввода резерва (АВР), перехода на резервное питание, источник бесперебойного питания. Также данный секундомер может использоваться в ручном режиме измерений (как ручной секундомер), старт и останов измерения времени производятся нажатием на кнопку.
Удобство работы достигается применением сенсорной клавиатуры, звуковой сигнализации окончания цикла измерений и подсветки экрана.
ИВПР-203М Щитовой исп. 53Щ обеспечивает:
- измерение времени замыкания и размыкания свободных контактов;
- измерение длительности импульса;
- измерение длительности интервала между импульсами;
- измерение времени перелета контактов реле.
Описание электронного секундомера-измерителя ИВПР-203М Щитовой исп. 53Щ:
ИВПР-203М Щитовой исп. 53Щ — отличается улучшенными характеристиками, расширенными диапазонами измерения и повышенным удобством работы. Данный прибор широко применяется в различных отраслях промышленности, в лабораториях, на железнодорожном и электротранспорте, предприятиях аэрокосмической отрасли и военно-промышленного комплекса.

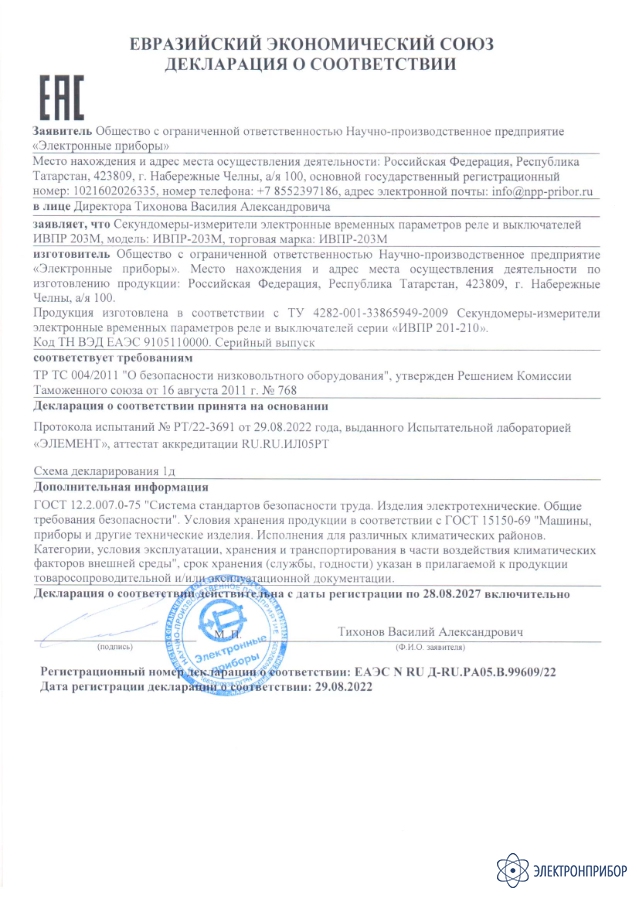

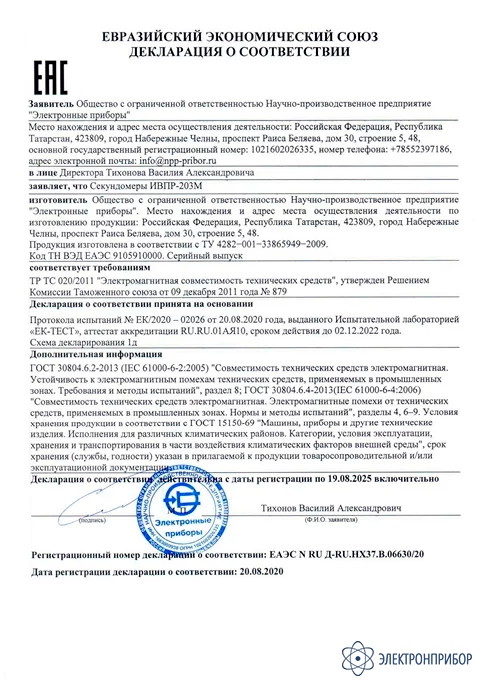

Приборы ИВПР соответствуют требованиям Технического регламента Таможенного Союза 020/2011 "Электромагнитная совместимость технических средств", декларация ЕАЭС N RU Д-RU.НХ37.В.06630/20 от 20.08.2020. Приборы ИВПР соответствуют требованиям Технического регламента Таможенного Союза 004/2011 "О безопасности низковольтного оборудования", декларация ЕАЭС N RU Д-RU.РА05.В.99609/22 от 29.08.2022.
При выпуске все приборы проходят калибровку на соответствие заявленным характеристикам. Секундомеры ИВПР поверяются в любой метрологической организации.

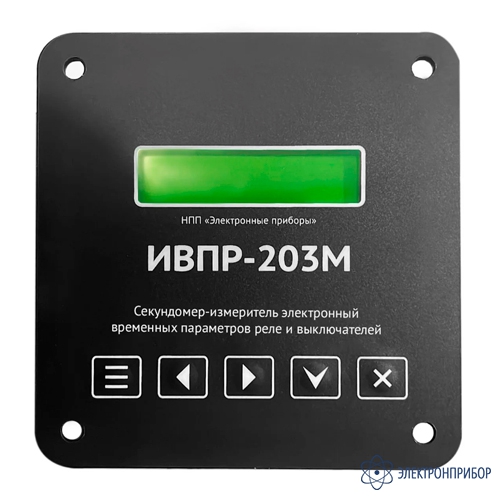

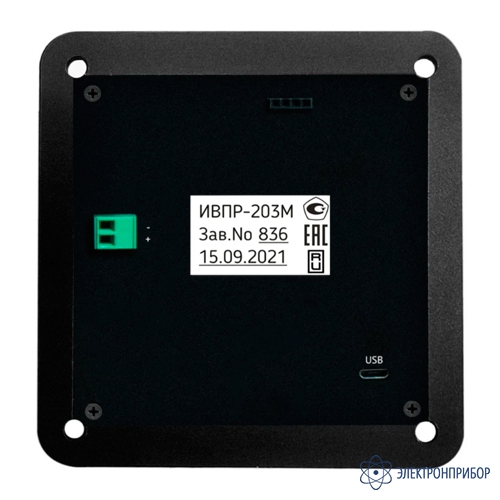

Электронный секундомер-измеритель временных параметров ИВПР-203М Щитовой исп. 53Щ — это щитовой прибор для контроля и измерений временных параметров реле, выключателей и переключателей электрооборудования, релейной защиты, автоматики и телемеханики. ИВПР-53Щ идентичен по габаритам ПВ-53Щ и предназначен для замены устаревших механических секундомеров ПВ-53Щ в существующих щитах и установках. Обеспечивает все виды измерений времени срабатывания всех типов контактов, как незапитанных (сухих), так и запитанных постоянным или переменным током, напряжением от 3 В до 350 В для постоянного и от 2 В до 240 В переменного тока 50 Гц, и времени отпускания реле с нормально замкнутыми и нормально разомкнутыми контактами, времени перелёта контактов в группе, времени проскальзывания (замкнутого состояния контактов в группе при переключении). Устройство снабжено USB портом для удаленного управления и экспорта результатов измерений в ПК.
Особенности электронного секундомера-измерителя ИВПР-203М Щитовой исп. 53Щ:
- автоматическое вычисление среднего результата по нескольким измерениям (от 1 до 100);
- одновременное отображение полученных наименьшего, наибольшего и среднего значений в серии измерений, что позволяет оперативно выявлять нестабильно работающие реле, имеющие сбои в работе и проводить выборку надёжных;
- переключатель подавления дребезга контактов;
- энергонезависимая память результатов на 100 измерений;
- управление прибором с ПК — возможность управлять работой прибора дистанционно;
- возможность автоматизации работы прибора с помощью любого удобного заказчику языка программирования.
-
-
Технические характеристики секундомера-измерителя ИВПР-203М Щитовой исп. 53Щ:
Параметр Значение Питание =5 В USB Диапазон измерения длительности 0,2 миллисекунды - 999 999 секунд Базовая погрешность измеряемых величин:
- на постоянном токе
- на переменном токе
±(0,0001·T + 0,1 мс), где Т – измеренное значение

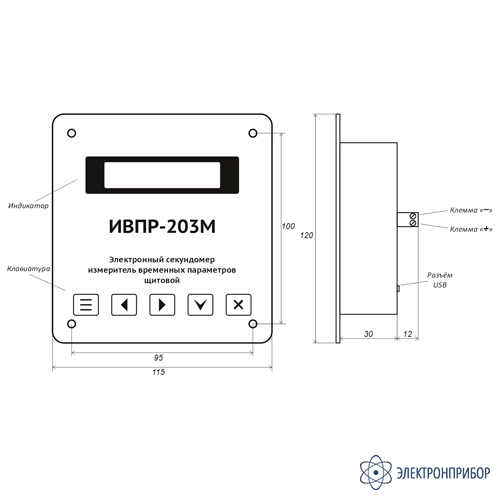

±(0,0001·T + 1 мс + 0,5 периода)Габаритные размеры 115х120х45 мм Установочные размеры в щит 90х90 мм Масса 0,3 кг Диапазон рабочих температур от +5 до +35 °С -
Комплект поставки ИВПР-203М Щитовой исп. 53Щ
№ Наименование Количество 1 Секундомер-измеритель электронный ИВПР-203М Щитовой исп. 53Щ 1 2 Паспорт 1 3 Методика поверки 1 -
