УРАН-2, УРАН 2, УРАН2

Устройства проверки релейной защиты и автоматики (РЗА)

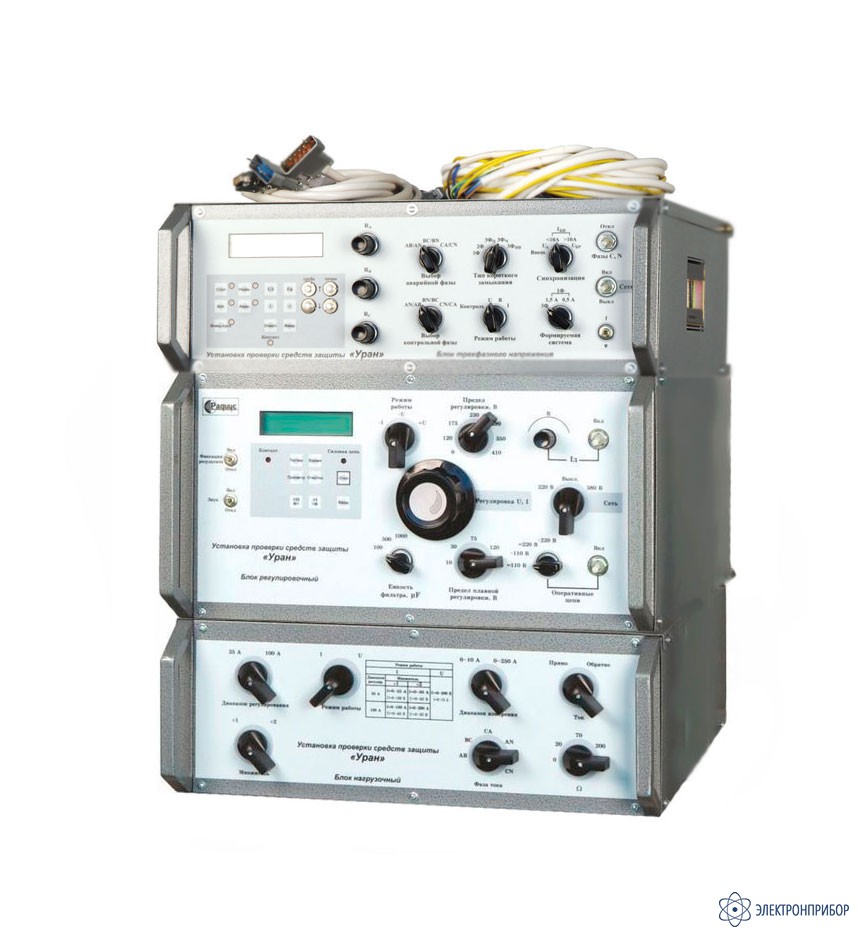

УРАН-2 — установка для проверки сложных защит

Код товара: 20266
  • 22631-02

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      22631-02 до 09.02.2027

    • Производитель

      РАДИУС, Россия

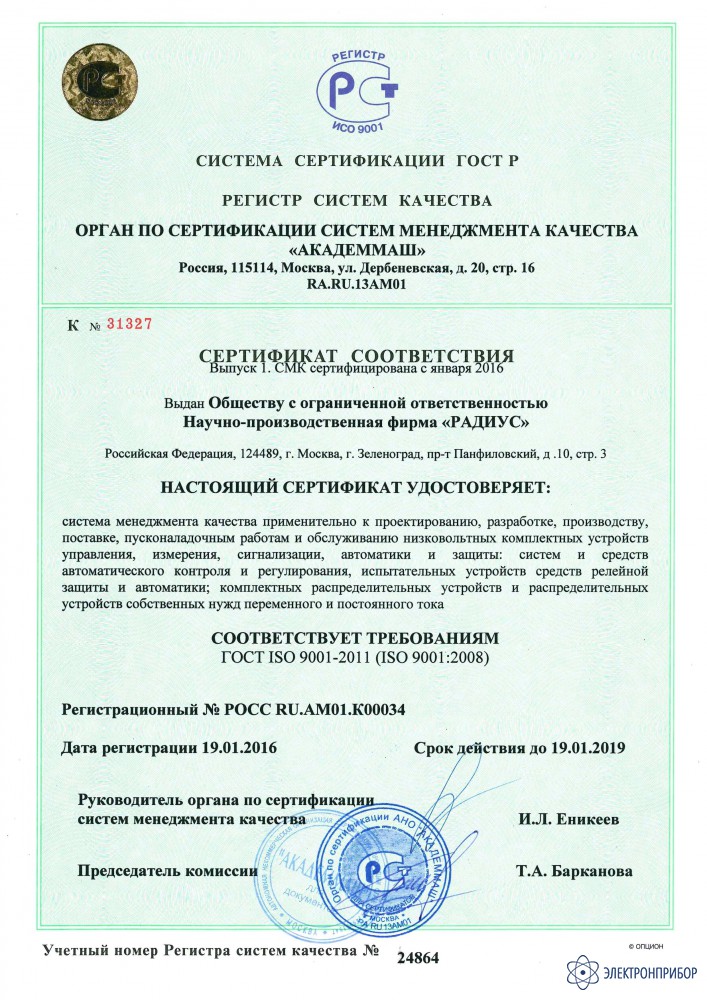

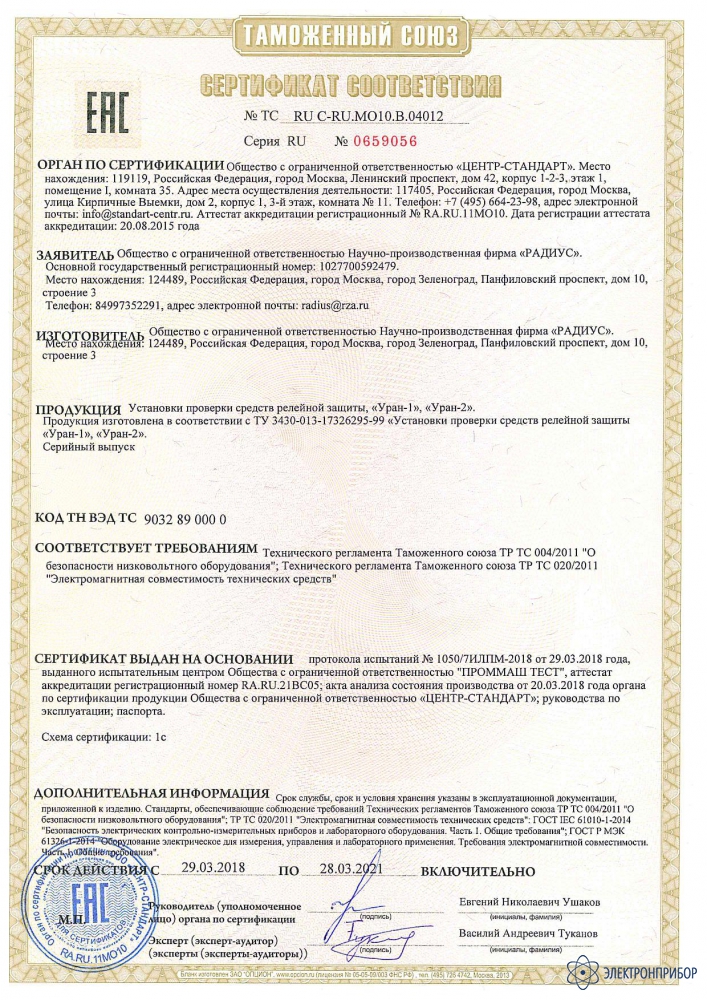

    Сертификаты

    Назначение установки Уран-2:

    Установка Уран-2 предназначена для проверки электрических и временных характеристик простых средств релейной защиты и автоматики. Она позволяет заменить установки ЭУ5000 и ЭУ5001 и их модификации.

    Установка Уран-2 состоит из трех блоков: регулировочного, нагрузочного и блока трехфазного напряжения.

    Регулировочный блок предназначен для формирования регулируемого переменного напряжения в диапазоне 0,1-410 В с максимальным выходным током до 10 А или регулируемого постоянного (выпрямленного со сглаживанием) напряжения с диапазоном регулировки 0,1-240 В и максимальным выходным током 5 А.

    Для проверки однополярных выводов последовательной и параллельной обмоток реле постоянного тока блок формирует выпрямленный
    (без сглаживания) ток с плавной регулировкой в диапазоне 0,01-5 А. Значения формируемого тока, напряжения и тока I одновременно выводятся на жидкокристаллический индикатор.

    Для питания оперативных цепей проверяемого устройства защиты блок имеет дополнительный выход переменного или постоянного напряжения 220 (110) В с максимальным выходным током 1 А.

    Блок позволяет измерять время срабатывания, возврата или длительность проскальзывающего импульса в диапазоне 0,001-100 с.

    Предусмотрены следующие сервисные функции:

    • расчет средних значений тока, напряжения, мощности, времени срабатывания и отпускания, полного сопротивления и коэффициента возврата;
    • циклический режим работы при измерении временных характеристик с возможностью задания количества циклов 1-99, длительности включения 1-99 с и паузы 0,1-9,9 с;
    • хранение и возможность просмотра значений десяти последних измерений;
    • световое и звуковое сопровождение момента срабатывания проверяемого устройства.

    Максимальная потребляемая мощность по цепям питания не более 5500 В·А.

    Габаритные размеры блока составляют 480x240x510 мм, масса - не более 32 кг.

    Блок нагрузочный предназначен для формирования переменного тока с диапазоном регулировки 0,5-200 А, либо переменного напряжения с диапазоном регулировки 0,1-500 В. Измерение и отображение значений формируемых выходных величин осуществляется измерительной схемой блока регулировочного.

    Габаритные размеры блока составляют 480х200х510 мм, масса - не более 25 кг.

    Блок трехфазного напряжения предназначен для формирования трехфазного переменного напряжения с плавной регулировкой в диапазоне 0,1-63,5 В и максимальным током 0,5 А в каждой фазе.

    Блок позволяет осуществлять плавную регулировку угла сдвига фаз между опорным сигналом и фазным или линейным напряжением формируемой системы в диапазоне 0-360°.

    В качестве опорного сигнала могут выступать:

    • внешнее напряжение 4-400 В;
    • напряжение, формируемое блоком регулировочным;
    • ток, формируемый блоком нагрузочным;
    • напряжение одной из фаз формируемой системы.

    Блок можно использовать как источник однофазного переменного напряжения с плавной регулировкой выходного сигнала в диапазонах:
    0,1-200 В и максимальным током 0,5 А; либо 0,1-65 В с максимальным током 1,5 А, а также как источник однофазного переменного тока с плавной регулировкой сигнала в диапазоне 0,1-25 А.

    При формировании блоком однофазного сигнала (напряжения или тока) имеется возможность регулировки угла сдвига фаз между опорным и формируемым сигналами в диапазоне 0-360°; либо регулировки частоты: плавной регулировки в диапазоне 40-60 Гц с дискретностью 0,1 Гц или ступенчатой в диапазоне 50-550 Гц с дискретностью 50 Гц.

    Блок позволяет имитировать однофазные, двухфазные и трехфазные короткие замыкания со сбросом напряжения в аварийных фазах до значения напряжения установки с сохранением симметричности относительно неповрежденных фаз.

    Блок может использоваться:

    • как вольтметр для измерения внешнего напряжения в диапазоне 0,1-400 В;
    • как амперметр для измерения внешнего тока в диапазоне 0,1-25 А;
    • как фазометр для измерения угла сдвига фаз между двумя внешними напряжениями или внешним напряжением и внешним током в диапазоне 0-360°;
    • как омметр для измерения внешнего сопротивления в диапазоне 0,01-10 Ом.

    Габаритные размеры блока - 480x160x510 мм, масса блока - не более 20 кг.

  • Технические характеристики установки Уран-2:

    Параметр Значение
    Блок регулировочный
    Переменное напряжение 0,1 - 410 В
    Максимальный выходной ток (переменное напряжение) до 10 А
    Постоянного ( выпрямленного со сглаживанием ) напряжения 0,1 - 240 В
    Максимальный выходной ток (постоянного напряжение) 5 А
    Блок имеет дополнительный выход переменного или постоянного напряжения 220 (110) В с максимальным выходным током 1 А
    Блок позволяет измерять время срабатывания , возврата или длительность проскальзывающего импульса в диапазоне 0,001-100 с
    Расчет средних значений тока , напряжения , мощности , времени срабатывания и отпускания , полного сопротивления и коэффициента возврата Есть
    Циклический режим работы при измерении временных характеристик с возможностью задания количества циклов 1-99 Длительности:
    Включения 0-99 с
    Паузы 0-99 с
    Хранение и возможность просмотра значений десяти последних измерений Есть
    Световое и звуковое сопровождение момента срабатывания проверяемого устройства Есть
    Максимальная потребляемая мощность по цепям питания не более 5500 В · А
    Габаритные размеры 480 × 240 × 510 мм
    Масса не более 32 кг
    Блок нагрузочный
    Переменный ток с диапазоном регулировки 0,5-200 А
    Переменное напряжение с диапазоном регулировки 0,1-500 В
    Габаритные размеры 480 × 200 × 510 мм
    Масса не более 25 кг
    Блок трехфазного напряжения
    Трехфазное переменное напряжения с плавной регулировкой в диапазоне 0,1-63,5 В
    Максимальным током в каждой фазе 0,5 А
    Плавная регулировка угла сдвига фаз между опорным сигналом и фазным или линейным напряжением формируемой системы в диапазоне 0-360 °
    Функция вольтметра для измерения внешнего напряжения в диапазоне 0,1- 400 В
    Функция амперметра для измерения внешнего тока в диапазоне 0,1-25 А
    Функция фазометра для измерения угла сдвига фаз между двумя внешними напряжениями или внешним напряжением и внешним током в диапазоне 0-360 °
    Функция омметра для измерения внешнего сопротивления в диапазоне 10 Ом
    Максимальная потребляемая мощность по цепям питания не более 200 В · А
    Габаритные размеры 480 × 200 × 510 мм
    Масса не более 20 кг

  • Комплект поставки УРАН-2

    № Наименование Количество
    1 Блок регулировочный 1
    2 Блок нагрузочный 1
    3 Блок трехфазного напряжения 1
    4 Кабель силовой 2
    5 Кабель сигнальный 1
    6 Кабель синхронизации 1
    7 Кабель соединительный одножильный 2
    8 Кабель соединительный двужильный 1
    9 Кабель соединительный четырехжильный 2
    10 Вставка плавкая 25 А 2
    11 Вставка плавкая 15 А 5
    12 Вставка плавкая 10 А 1
    13 Вставка плавкая 2 А 2
    14 Вставка плавкая 1 А 3
    15 Руководство по эксплуатации 1
    16 Паспорт 1
