T-3000, T 3000, T3000, Т-3000, Т 3000, Т3000

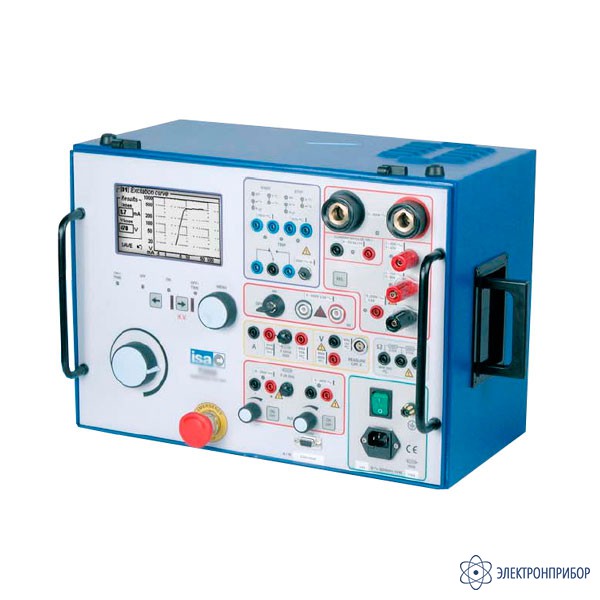

T-3000 — испытательный прибор для проверки первичного и вторичного оборудования
Код товара: 38854-
-
Гарантия
1 год
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
56375-14 до 04.12.2029
-
Производитель
Назначение испытательного прибора для проверки первичного и вторичного оборудования Т-3000:
Многофункциональная система Т-3000 предназначена для проверки защит в однофазном режиме, трансформаторов тока (ТТ), трансформаторов напряжения (ТН), силовых трансформаторов, счетчиков электроэнергии, преобразователей и сетей заземления. Система Т-3000 включает в себя функции приборов Т-1000 Plus и T-2000.
Испытательная система Т-3000 включает в себя 3 независимых генератора:
- Основной генератор, имеющий 6 выходов (все выходы являются регулируемыми и имеют собственные измерители):
- сильноточный переменного тока (до 800 А);
- слаботочный переменного тока (до 60 А);
- слаботочный постоянного тока (до 6 А);
- импульсного тока (до 10 А);
- высоковольтный переменного напряжения (до 1200 В или 3000 В);
- низковольтный переменного напряжения (250 В). - Вспомогательный переменного напряжения (0 - 260 В) с регулировкой частоты и фазового угла.
- Вспомогательный постоянного напряжения (20 - 240 В) для питания защит.
Проверки параметров проводятся в полуавтоматическом режиме. Оператор выбирает тип проверки, используемые выходы и контролирует выходные величины. Прибор, в свою очередь, измеряет выходные и входные величины и рассчитывает косвенные параметры, такие как коэффициент трансформации, сопротивление и точка перегиба при снятии вольтамперной характеристики.
Текущее состояние выходных величин отображается на большом графическом ЖК-дисплее. При помощи многофункциональной кнопки управления и графического ЖК-дисплея можно войти в режим МЕНЮ, позволяющий контролировать все функции прибора.
Результаты испытаний могут регистрироваться, просматриваться и анализироваться при помощи программного обеспечения TDMS. Эта программа полностью русифицирована и позволяет при помощи графического пользовательского интерфейса контролировать настройку Т-3000, выгружать результаты испытаний, готовить профессиональные протоколы испытаний и экспортировать их в различные форматы.
Дополнительно к прибору Т-3000 могут быть поставлены различные опции, которые значительно расширяют функционал прибора.
Т-3000 измеряет те же параметры релейных защит, что и прибор Т-1000 Plus, и такие же параметры трансформаторов тока (ТТ) и напряжения (ТН), как и T-2000.
-
-
Технические характеристики испытательного прибора для проверки первичного и вторичного оборудования Т-3000:
Параметр Значение Основное предназначение РЗиА, ТТ, ТН, СТ Связь с ПК RS-232 Графический дисплей ЖК дисплей FSTN, чернобелый, 240 x 128 точек, размер - 135 x 80 мм Локальная память для хранения результатов 500 результатов Внешнее ПО для загрузки условий проверки и анализа результатов TDMS Количество генераторов, шт 3 Количество дискретных входов, шт 2 Количество контактных выходов, шт 1 Возможность установки порога чувствительности дискретных входов есть Возможность синхронизации приборов для получения трехфазной системы есть Возможность проверки в циклах АПВ есть Номинальные значения балластных резисторов, Ом 1000, 2200 Основной генератор Сильноточный выход переменного тока Максимальный выходной ток, А 800 Номинальная выходная мощность, ВА 600 Максимальная выходная мощность, ВА 2000 Слаботочный выход переменного тока Максимальный выходной ток, А 60 Максимальная выходная мощность, ВА 1000 Слаботочный выход постоянного тока Максимальный выходной ток, А 6 Максимальный ток в режиме импульсов тока, А 10 Высоковольтный выход переменного напряжения Максимальное выходное напряжение, В 1200 или 3000 Максимальная мощность, ВА 1800 или 1500 Низковольтный выход переменного напряжения Максимальное выходное напряжение, В 250 Максимальная выходная мощность, ВА 250 Вспомогательный генератор постоянного напряжения Диапазон регулирования постоянного напряжения, В 20 − 240 Номинальная выходная мощность, Вт 90 Размах пульсаций напряжения, % 1 Регулировочная ручка есть Кнопка (тумблер) пуска/останова генерации есть Измеритель Основная относительная погрешность измерения переменного напряжения, % 0,5 Основная относительная погрешность измерения постоянного напряжения, % 0,5 Основная относительная погрешность измерения тока, % 0,5 Абсолютная погрешность измерения фазового угла, град. 1 ± 1ед. мл. разр. Абсолютная погрешность измерения частоты, мГц:
- на частоте 50 Гц
- на верхнем пределе частотного диапазона
1
10Возможность расчета производных величин по генераторным выходам (cos ϕ, Z, R, X, P, Q… ) есть Возможность расчета производных величин по измерительным входам (cos ϕ, Z, R, X, P, Q… ) есть Возможность индикации в I/Iном, U/Uном есть Секундомер Абсолютная погрешность измерения времени, мс:
- от 0 до 9,999 с
- от 10 до 99,99 с
- от 100 до 999,9 с
- от 1000 до 9999 с
1
10
100
1000Возможность индикации времени в периодах промышленной частоты есть Прочие параметры Диапазон рабочих температур, °С от -10 до +50 Напряжение электропитания (1 фаз., 50 Гц), В 220 ± 15 % Масса,кг 34 -
Комплект поставки T-3000
№ Наименование Количество 1 Тестер релейных защит T-3000 1 2 Набор стандартных испытательных кабелей 1 3 Кабель питания 1 4 Программное обеспечение TDMS 1 5 Кабели RS232 1 6 Руководство по эксплуатации 1 7 Гарантийный талон 1 -
Дополнительная комплектация T-3000
-
BU 2000, модернизированный нагрузочный трансформатор тока
Цена по запросу
Выбрать исполнение
3 варианта исполнения
-
-
