Quasar

Устройства проверки релейной защиты и автоматики (РЗА)

Quasar — трехфазная система проверки устройств РЗА

Код товара: 69805

  • Назначение трехфазной системы проверки устройств РЗА Quasar:

    Трехфазная система Quasar нового поколения для испытаний релейной защиты с беспроводным управлением.

    Описание трехфазной системы проверки устройств РЗА Quasar:

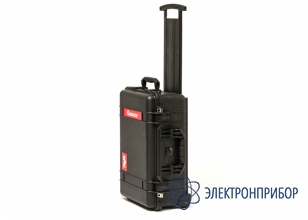

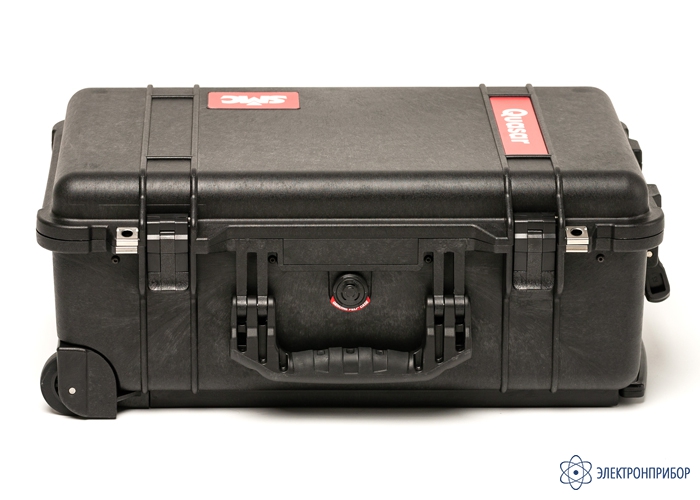

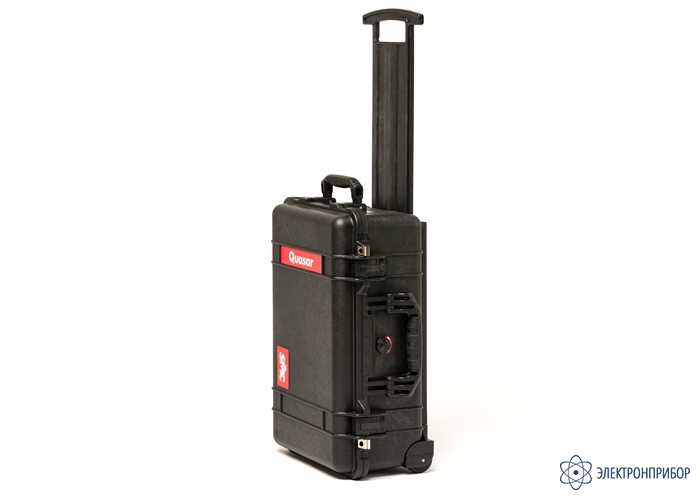

    Сделан для эксплуатации в реальных полевых условиях. Quasar разрабатывался специально для эксплуатации в экстремальных полевых условиях при низких температурах, в пыль и грязь, при сложных условиях транспортировки. Quasar помещен в первоклассный прочный ABS кейс, который имеет колеса и выдвижную ручку для транспортировки – больше нет необходимости покупать кейс отдельно, распаковывать и упаковывать оборудование, тратить дополнительные финансовые и временные ресурсы.

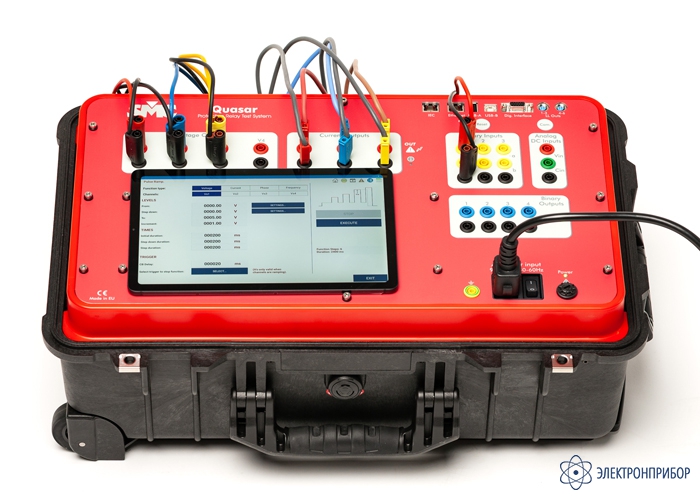

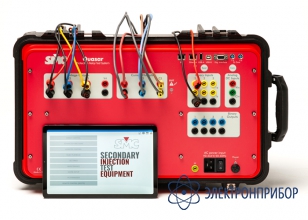

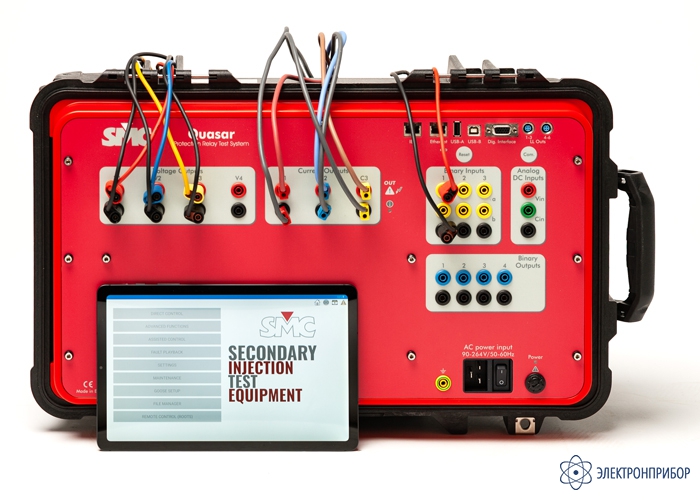

    Все подключения, входы и выходы расположены на передней панели и четко промаркированы, вы можете легко снять (и одеть) крышку, сдвинув её одним движением руки. Всё в Quasar сконструировано для оперативного, точного и эффективного проведения испытаний. Для получения результатов требуется только подключить оборудование и запустить заранее подготовленный тест для каждого типа реле. Quasar имеет порт расширения для подключения дополнительных выходных каналов и различных опций, в том числе, которые будут выпускаться в будущем.

    Quasar не требователен к питающей сети, вы можете запустить его практически от любого источника напряжения 50 или 60 Гц.

    Простота в обслуживании. Quasar внутри имеет модульную архитектуру plug and play и его обслуживание сведется к замене модуля при необходимости, а программное обеспечение имеет встроенное руководство калибровки, которую сможет выполнить любая квалифицированная лаборатория. Вам никогда не придется отправлять Quasar в сервисный центр или на завод целиком!

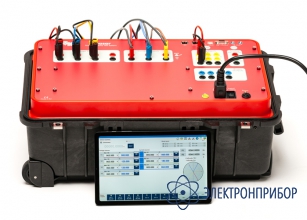

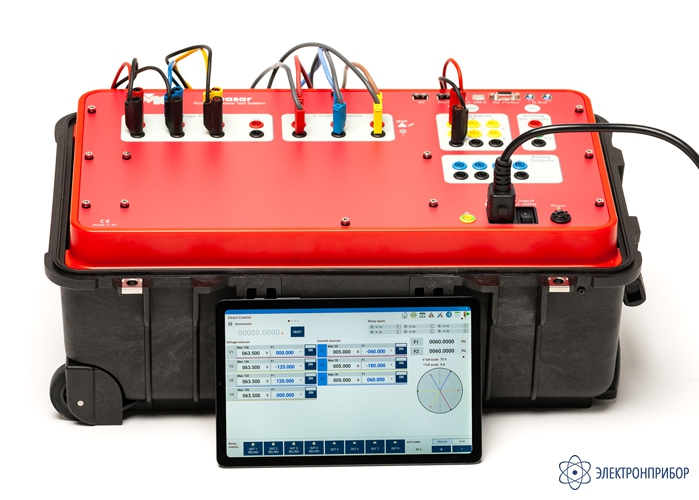

    Облачные технологии и беспроводная связь. Главным новшеством Quasar можно считать применение облачных технологий и беспроводное управление через WiFi, оператор может подключить любой смартфон или планшет, на котором установлено соответствующее бесплатное мобильное приложение и управлять оборудованием – Quasar App приносит всем привычный функционал мобильных устройств, например, вы можете незамедлительно сохранить и отправить результаты испытаний со своего смартфона коллегам или заказчику.

    Установка приложения Quasar App и его обновление производится напрямую из Google Store - абсолютно точно так же, как все мы привыкли в нашей повседневной жизни.

    Quasar также может управляться через бесплатное ПО Quasar Software, включенное в комплект поставки и устанавливаемое на ноутбук или ПК с ОС Windows. Подключение ПК или ноутбука может осуществляться как проводным (Ethernet), так и беспроводным (WiFi) способом.

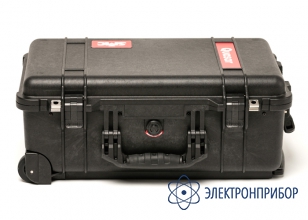

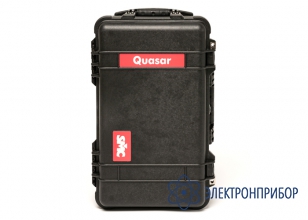

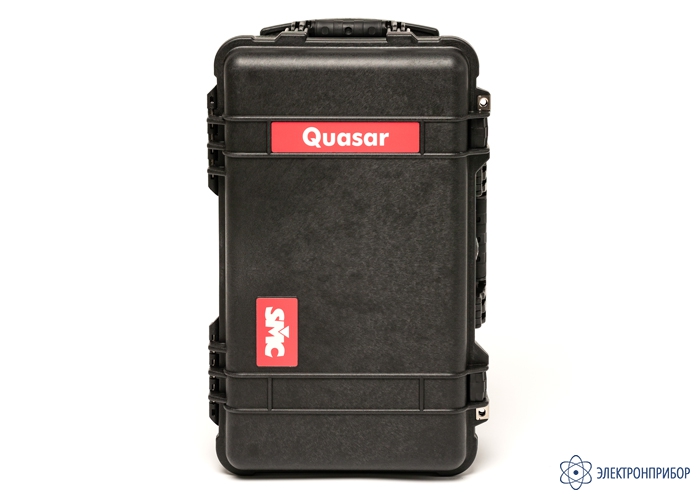

    Непревзойденная портативность. Quasar является самым легким и портативным трехфазным устройством для тестирования РЗиА на рынке при его транспортировке, так как он уже встроен в ABS PELICASE 1510. Вы можете взять его в салон самолета как ручную кладь большинства авиалиний. Вес Quasar менее 20 кг!

    МЭК-61850. При помощи Quasar вы можете проверить все типы защит, в том числе и по протоколу МЭК-61850, для этого Quasar оснащен специальным Ethernet портом, при этом вы можете использовать одни и те же тестовые шаблоны. Quasar – это самое продвинутое трехфазное устройство для тестирования электромеханических и цифровых защит всех типов, как на традиционных, так и на подстанциях МЭК-61850; предоставляющее наиболее полное и простое программное обеспечение для его управления.

    Прямое управление. Управление по беспроводной связи с планшета с установленным приложением Quasar App или ноутбука с Quasar Software – предоставляет оператору полный доступ ко всем выходным и измерительным каналам устройства: к каналам напряжения и тока, к амплитуде, фазовому углу, низкоуровневым выходам, гармоникам, к выбору, активации и комбинированию выходных каналов, управлению частотой. Отображает все измерения: мультифункционального таймера, таймера обратного отсчета, аналогового и дискретного входов, частоты; имеет ярлыки выбора каналов, внутренней памяти, аварийных состояний и многое другое.

    Стандартный функционал Quasar App (Android) / Quasar Software (Windows):

    • Имитатор батареи: источник напряжения DC для питания реле;
    • Состояние входов/выходов: статус выходных каналов мощности, дискретных входов и выходов;
    • Отображение аварийных сигналов;
    • Регулировка выходной мощности: сохранение энергии, авторегулировка в зависимости от нагрузки;
    • Отображение векторов мощности в реальном времени;
    • Настройка таймера, условий срабатывания, дискретных входов и выходов;
    • Регистратор событий, с описанием событий и времен. Автоматическая запись всех событий, например переключения выходных каналов, состояний дискретных входов / выходов;
    • Тестирование преобразователей, сенсоров, счетчиков электроэнергии;
    • Аппаратная конфигурация и обслуживание, с возможностью обновления через интернет;
    • Настройка удаленного управления;
    • Менеджер отчетов, сохранение результатов;
    • GOOSE сообщения;
    • Расширенные функции: Fault, Ramp, Double Ramp, Pulse Ramp, Binary Search, State Sequencer, воспроизведение COMTRADE. Встроенный в приложение Quasar App стандартный набор функций и программ является самым широким и полным на рынке, он позволяет быстро и просто проводить все необходимые испытания защит при их обслуживании и вводе в эксплуатацию без ПК.

  • Технические характеристики трехфазной системы проверки устройств РЗА Quasar:

    Параметр Диапазон Мощность Разрешение Точность
    Силовые выходы
    4 напряжения 4 х 0-300 Вac/dc 100 ВА / 100 Вт 10 мВac/
    15мВdc    		 AC: 0,1 % от значения;
    ± 0,03 % от диапазона
    2 х 0-600 Вac/dc 200 ВА / 200 Вт DC: 0,25 % от значения;
    ± 0,05 % от диапазона
    6 каналов тока 3 х 0-35 А;
    3 х 0-60 А макс. 3 сек.    		 275 ВА / 385 Вт 1 мА AC: 0,1 % от значения;
    ± 0,03 % от диапазона
    3 х 0-5 А 100 ВА / 100 Вт 1 мА DC: 0,2 % от значения;
    ± 0,03 % от диапазона
    6 выходов низкого уровня 0-10 Вас (1 мА максимально) 250 мкВ
    Частота Регулируемая 0-2000 Гц;
    Полоса 3000 Гц    		 125 мкГц 10 ppm
    Фазовый угол 0- 360 ° / 0 ± 180 ° 0,001 °
    Вспомогательный источник питания DC 0…+300 Вdc 100 Вт 15 мВ 0,25 % от значения;
    ± 0,05 % от диапазона
    Дискретные входы / выходы / измерения
    4 выхода Полностью изолированные выходы, режим реле: максимально 300 В / 8 А / 2000 ВА / 240 Вт,
    твердотельное реле: максимально 30 мА/120 В, 10 мА/300 Вdc, максимальная скорость 100 мкс
    Таймер 0,0001 - 99999,9999 0,1 мс
    Измерительные входы Напряжение:
    максимально ± 10 Вdc    		 Ток:
    минимальный ± 1 мАdc, максимальный ± 20 мАdc    		 0,02 % от значения;
    ± 0,02 % от диапазона
    Параметр Значение
    Общие характеристики
    Коммуникация Ethernet IEC-61850, Ethernet, LAN, Wi-Fi, USB A, USB B, Digital Expansion
    IEC-61850: входы состояний: 16n, выходы: 8, интерфейс: RJ-45 Ethernet
    Управление Приложение Android, ПО Windows PC
    Питание 100 – 260 Вас, 50 – 60 Гц, 2200 Вт максимально
    Кейс ABS с колесами и выдвигающейся ручкой
    Рабочая температура от 0 до + 50 °С
    Размеры 560 х 230 х 350 мм
    Вес 19,5 кг
    Соответствие CE / IEC-61010 / EMC-50081-2 / EN-50082-2

  • Комплект поставки Quasar

    № Наименование Количество
    1 Трехфазная система проверки устройств РЗА Quasar 1

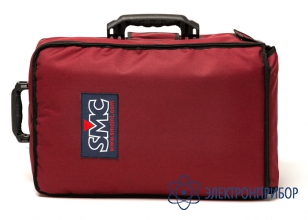

    2 Полный комплект испытательных и измерительных кабелей, прочная нейлоновая сумка для кабелей CBL-Quasar 1

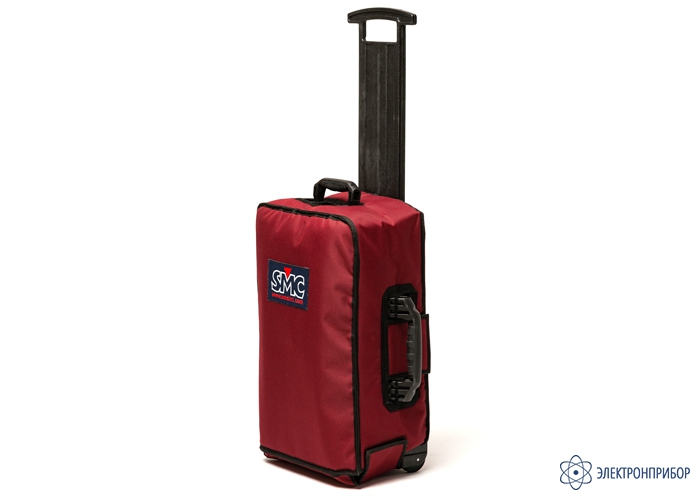

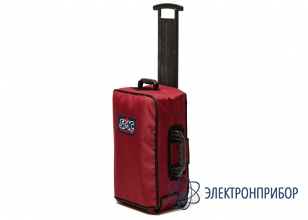

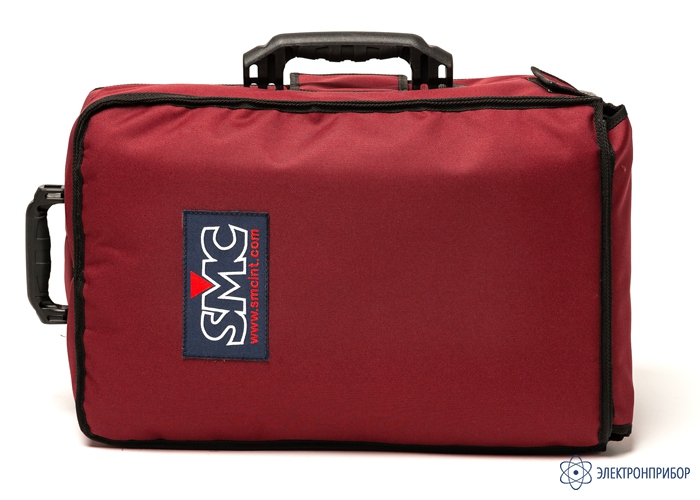

    3 Защитный нейлоновый чехол BAG18 1
    4 Мобильное приложение, доступно в Google Store 1
    5 Программное обеспечение для Windows Quasar Software 1
