УРАН-1, УРАН1, УРАН 1

УРАН-1 — установка для проверки простых защит

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      22631-02

    • Производитель

      РАДИУС, Россия

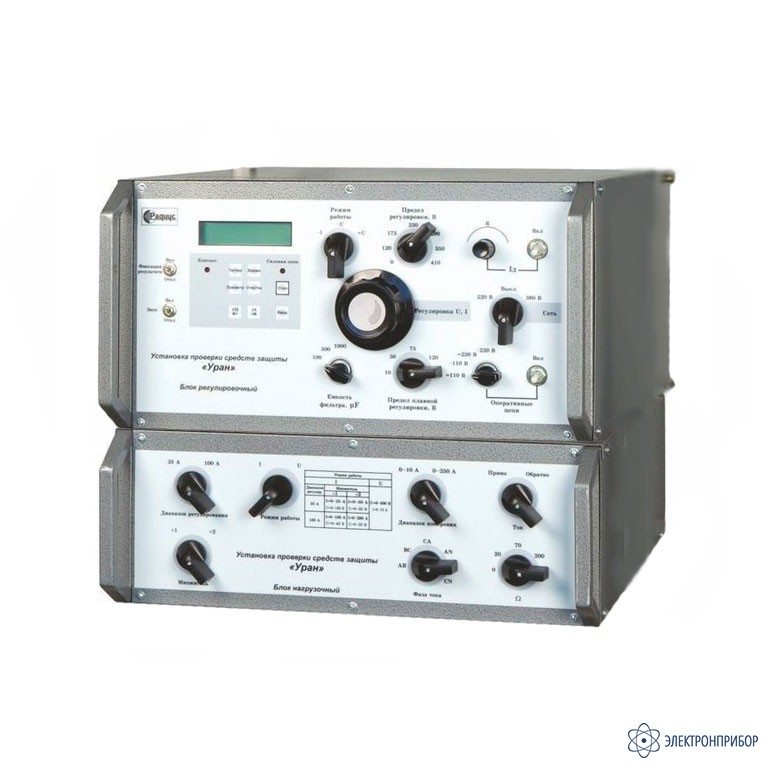

    Назначение установки Уран-1:

    Установка Уран-1 предназначена для проверки электрических и временных характеристик простых средств релейной защиты и автоматики. Она позволяет заменить установки ЭУ5000 и ЭУ5001 и их модификации.

    Установка Уран-1 состоит из двух блоков: регулировочного и нагрузочного.


    Регулировочный блок предназначен для формирования регулируемого переменного напряжения в диапазоне 0,1-410 В с максимальным выходным током до 10 А или регулируемого постоянного (выпрямленного со сглаживанием) напряжения с диапазоном регулировки 0,1-240 В и максимальным выходным током 5 А.

    Для проверки однополярных выводов последовательной и параллельной обмоток реле постоянного тока блок формирует выпрямленный
    (без сглаживания) ток с плавной регулировкой в диапазоне 0,01-5 А. Значения формируемого тока, напряжения и тока I одновременно выводятся на жидкокристаллический индикатор.

    Для питания оперативных цепей проверяемого устройства защиты блок имеет дополнительный выход переменного или постоянного напряжения 220 (110) В с максимальным выходным током 1 А.

    Блок позволяет измерять время срабатывания, возврата или длительность проскальзывающего импульса в диапазоне 0,001-100 с.

    Предусмотрены следующие сервисные функции:

    • расчет средних значений тока, напряжения, мощности, времени срабатывания и отпускания, полного сопротивления и коэффициента возврата;
    • циклический режим работы при измерении временных характеристик с возможностью задания количества циклов 1-99, длительности включения 1-99 с и паузы 0,1-9,9 с;
    • хранение и возможность просмотра значений десяти последних измерений;
    • световое и звуковое сопровождение момента срабатывания проверяемого устройства.

    Максимальная потребляемая мощность по цепям питания не более 5500 В·А.

    Габаритные размеры блока составляют 480x240x510 мм, масса - не более 32 кг.

    Блок нагрузочный предназначен для формирования переменного тока с диапазоном регулировки 0,5-200 А, либо переменного напряжения с диапазоном регулировки 0,1-500 В. Измерение и отображение значений формируемых выходных величин осуществляется измерительной схемой блока регулировочного.

    Габаритные размеры блока составляют 480х200х510 мм, масса - не более 25 кг.

  • Технические характеристики установки Уран-1:

    Параметр Значение
    Блок регулировочный
    Переменное напряжение 0,1 - 410 В
    Максимальный выходной ток (переменное напряжение) до 10 А
    Постоянного ( выпрямленного со сглаживанием ) напряжения 0,1 - 240 В
    Максимальный выходной ток (постоянного напряжение) 5 А
    Блок имеет дополнительный выход переменного или постоянного напряжения 220 (110) В с максимальным выходным током 1 А
    Блок позволяет измерять время срабатывания , возврата или длительность проскальзывающего импульса в диапазоне 0,001-100 с
    Расчет средних значений тока , напряжения , мощности , времени срабатывания и отпускания , полного сопротивления и коэффициента возврата Есть
    Циклический режим работы при измерении временных характеристик с возможностью задания количества циклов 1-99 Длительности:
    Включения 0-99 с
    Паузы 0-99 с
    Хранение и возможность просмотра значений десяти последних измерений Есть
    Световое и звуковое сопровождение момента срабатывания проверяемого устройства Есть
    Максимальная потребляемая мощность по цепям питания не более 5500 В · А
    Габаритные размеры 480 × 240 × 510 мм
    Масса не более 32 кг
    Блок нагрузочный
    Переменный ток с диапазоном регулировки 0,5-200 А
    Переменное напряжение с диапазоном регулировки 0,1-500 В
    Габаритные размеры 480 × 200 × 510 мм
    Масса не более 25 кг
  • Комплект поставки УРАН-1

    Наименование Количество
    1 Блок регулировочный 1
    2 Блок нагрузочный 1
    3 Кабель силовой 1
    4 Кабель сигнальный 1
    5 Кабель соединительный одножильный 2
    6 Кабель соединительный двужильный 1
    7 Кабель соединительный четырехжильный 1
    8 Вставки плавкие 25 А - 2 шт
    15 А - 4 шт
    10 А - 1 шт
    1 А - 3 шт
    9 Руководство по эксплуатации 1
    10 Паспорт 1
  • Дополнительная комплектация УРАН-1
