КИ-20-0,5 — установка для испытания индивидуальных средств защит от поражения электротоком

Сохранить в PDF Распечатать
    • Межповерочный интервал

      24 месяца

    • Госреестр РФ

      70486-18
      до 26.02.2023

    Описание установки для испытания индивидуальных средств защит от поражения электротоком КИ-20-0,5:

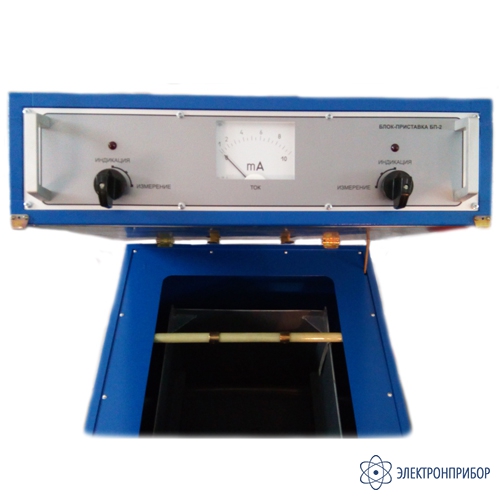

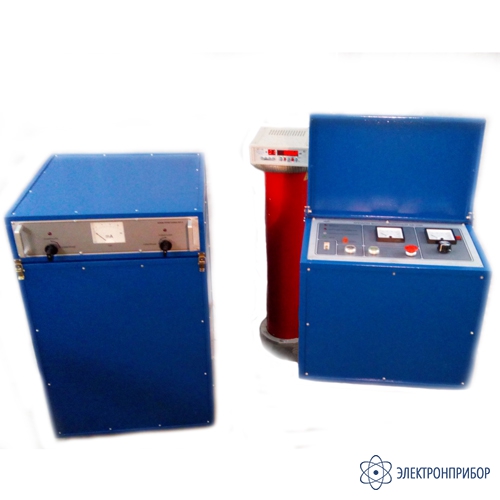

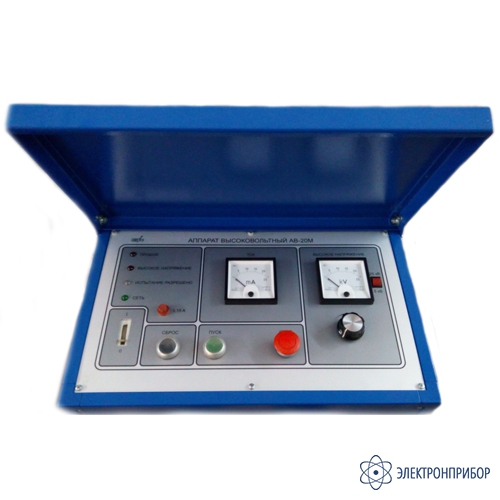

    Установка высоковольтная КИ-20-0,5 состоит из высоковольтного блока с органами управления и защиты АВ-20 и блок-приставки БП-2 в которой размещаются испытуемые средства защиты от поражения электрическим током ( пара бот, галош или две перчатки). Комплект испытательный КИ-20-0,5 предназначен для проведения испытаний средств индивидуальной защиты человека от поражения электрическим током (перчаток, бот, калош) синусоидальным напряжением промышленной частоты. Комплект рассчитан для эксплуатации в помещении при температуре воздуха от плюс 10° С до плюс 40° С, относительной влажности 80% (при температуре плюс 20° С) и атмосферном давлении 84,0 −106,7 кПа (530-800 мм рт. ст.). Имеет встроенную сертифицированную систему измерения высокого напряжения СВНИ зарегистрированную в Госреестре Средств Измерений.

  • Технические характеристики установки для испытания индивидуальных средств защит от поражения электротоком КИ-20-0,5:

    Параметр Значение
    Напряжение питающей сети однофазного переменного тока, В 220 ± 22
    Частота напряжения питания, Гц 50
    Максимальное рабочее переменное напряжение, кВ 20
    Максимальный выходной ток, мА 25
    Относительная погрешность измерения выходного напряжения, % Не более 3
    Относительная погрешность измерения выходного тока, % Не более 2,5
    Потребляемая мощность, кВА Не более 0,5
    Количество испытуемых средств зашиты (перчаток, бот) 2
    Общие характеристики
    Температура эксплуатации, °С От +10 °С до +40 °С
    Влажность при эксплуатации До 80% при температуре до +20 °С и атмосферном давлении 84,0-106,7кПа (530-800 мм рт.ст.)
    Габаритные размеры высоковольтного блока, мм Не более 500х500х500
    Габаритные размеры блок-приставки, мм Не более 600x950x620
    Масса высоковольного блока, кг Не более 38
    Масса блок-приставки (без воды), кг Не более 49
  • Комплект поставки КИ-20-0,5

    Наименование Количество
    1 Аппарат высоковольтный АВ-20-0,5 1
    2 Блок-приставка БП-2 1
    3 Комплект кабелей или ответные части разъемов 1
    4 Паспорт 1
