ЛЭИС-3/50Ц — высоковольтный испытательный стенд

Код товара: 57421

    • Гарантия

      12 месяцев

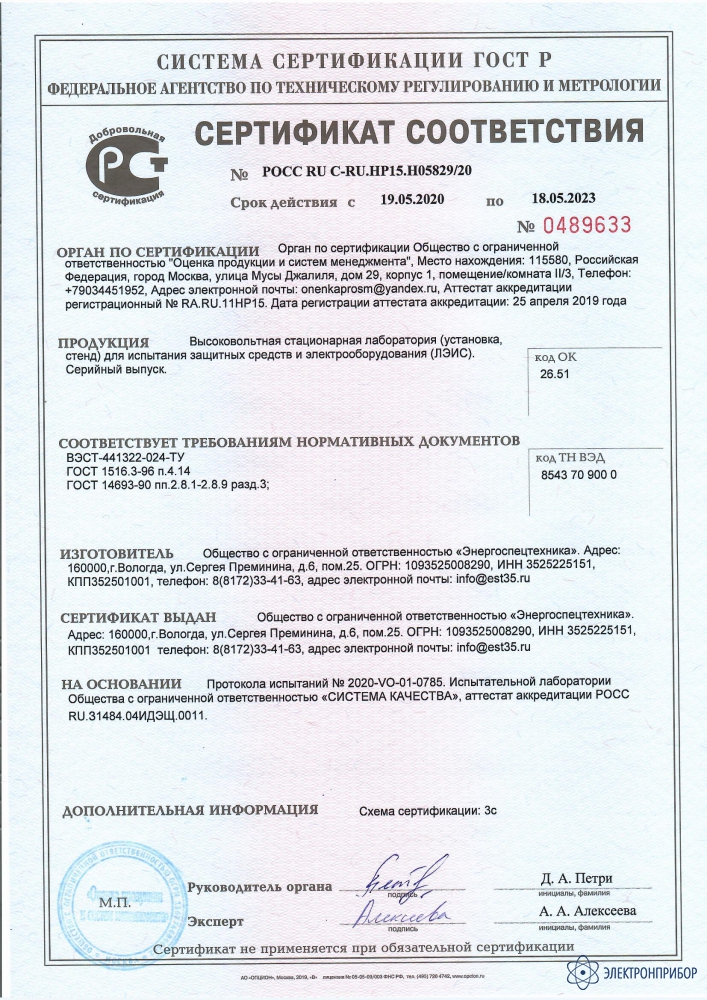

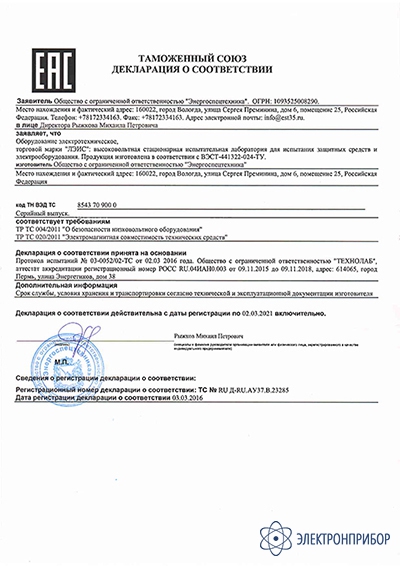

    Сертификаты

    Назначение высоковольтного испытательного стенда ЛЭИС-3/50Ц:

    Стенд ЛЭИС-3/50Ц предназначен для проведения периодических эксплуатационных испытаний средств индивидуальной защиты от поражения электрическим током персонала, работающего по обслуживанию и ремонту электрооборудования и сетей до 1000 В без снятия напряжения.

    Стенд ЛЭИС-3/50Ц - расширенная версия стенда ЛЭИС-3/50, имеющий комплект оборудования для компьютерной фиксации результатов измерения с последующей распечаткой данных и блок автоматического подъема и снятия испытательного напряжения.

    Стенд ЛЭИС для испытания защитных средств и электрооборудования удовлетворяет требованиям:

    • РД 34.45-51.300-97 Объем и нормы испытаний электрооборудования;
    • СО 153-34.03.603-2003 Инструкция по применению и испытанию средств защиты, используемых в электроустановках;
    • СДА-34 Требования к испытательным лабораториям подсистемы безопасности в энергетике;
    • СТО 34.01-30.1-003-2019 Средства индивидуальной защиты. Порядок обеспечения и технические требования.

    Особенности высоковольтного испытательного стенда ЛЭИС-3/50Ц:

    • Стенд ЛЭИС-3/50Ц удовлетворяет требованиям ГОСТ и нормативно-техническим требованиям.
    • Питание стенда осуществляется от сети переменного тока 220В частотой 50 Гц, максимальный потребляемый ток 5А;
    • Время непрерывной работы каждого вида испытаний не нормируется;
    • Регуляторы напряжения обеспечивают плавное ручное регулирование;
    • Все органы управления и контроля имеют надписи с указанием назначения;
    • Стенд предназначен для эксплуатации при следующих значениях климатических факторов:
      - температуре окружающего воздуха от -10 до +40 °C;
      - относительной влажности воздуха до 90% при +30 °C;
      - атмосферном давлении 84,0-106,7 кПа (630-800 мм ртутного столба).

  • Технические характеристики высоковольтного испытательного стенда ЛЭИС-3/50Ц:

    Параметр Значение
    Напряжение питания 220 В
    Потребляемый ток, не более 1,0 кВА
    Частота питающей сети 50 ± 1 Гц
    Режим испытания 200 В 3 кВ 15 кВ 100 кВ
    Выходное напряжение переменного тока 0,01...0,2 кВ 0,3...3 кВ 1,5...15 кВ 10...100 кВ
    Погрешность измерения напряжения переменного тока, не более ±3%
    Сила переменного тока на выходе , мА - 0,3 - 10 -
    Погрешность измерения силы переменного тока, не более ±3%
    Заливка воды в диэлектрические изделия Ручная
    Опускание в ванну с водой и подъем испытуемых изделий из ванны Ручное
    Количество одновременно испытываемых объектов, штук 1 боты;
    4 перчатки;
    1 галоши
    Габаритные размеры блока управления, не более 350 х 400 х 700 мм
    Масса блока управления, не более 30 кг
    Габаритные размеры высоковольтного блока, не более 95 кг
    Размеры испытательной ванны, не более 550 х 410 х 450 мм (по требованию Заказчика возможны другие размеры исполнения)
    Масса испытательной ванны, не более 10 кг
    Материал ванны Нержавеющая сталь

  • Комплект поставки ЛЭИС-3/50Ц

    № Наименование Количество
    1 Блок управления 1
    2 Испытательная ванна 1
    3 Блок высоковольтный YDGZ1-3/50 1
    4 Комплект оборудования для компьютерной фиксации результатов измерения с последующей распечаткой данных 1
    5 Кабель измерительных сигналов 4 м 1
    6 Кабель светильника и блокировки 4 м 1
    7 Провод высоковольтный 3 м 1
    8 Провод высоковольтный 1,5 м 1
    9 Провод заземления 5 м 2

    Дополнительная комплектация ЛЭИС-3/50Ц:

    (Поставляется за отдельную плату)

    № Наименование
    1 Дверь металлическая с электрической и механической блокировкой (механический замок) и ограждения высоковольтной испытательной зоны по плану представленным заказчиком
    2 Блок высоковольтных выключателей, обеспечивающий отключения каналов по высокому напряжению при превышении тока утечки на одном или нескольких каналах (пробое) не останавливая испытания на остальных.
    3 Блок полуавтоматической заливки воды, позволяющий оператору устанавливать время заливки воды в диэлектрические изделия
    4 Металлический стол с комплектом изоляторов и ванночки из нержавеющей стали, позволяющий размещать и делить на части при испытании высоким напряжением диэлектричексие штанги, испытывать указатели фазировки фаз и другое оборудование
