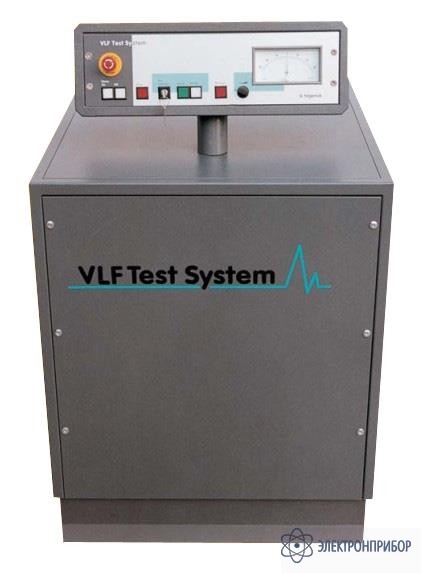

VLF SIN-54-S — испытательная установка

Сохранить в PDF Распечатать
  • Назначение испытательной установки VLF SIN-54-S

    СНЧ VLF SIN-54-S представляет собой идеальную систему для пользователя, которые хотят или должны проводить испытания настоящим синусоидальным напряжением 0,1 Гц. Установка СНЧ может быть легко интегрирована в электротехническую лабораторию или в комбинации с системой OWTS и опционально предлагаемой измерительной приставкой tanDelta использоваться в качестве составной части диагностической лаборатории.

    Помимо испытаний кабелей и кабельной оболочки установка СНЧ VLF SIN-54-S может – в комбинации с прибором поиска замыканий на землю ESG80-2 – также использоваться для точной локализации повреждений оболочки кабеля.

    Достоинства испытательной установки VLF SIN-54-S

    • Высокая испытательная мощность до 5 мкФ
    • Однокнопочное управление easyGO
    • Интегрированная система безопасности
    • Протоколирование
    • Продолжительный режим работы
    • Благодаря прямоугольно-косинусоидальной форме напряжения 0,1 Гц происходит быстрый пробой поврежденных мест кабеля
    • При прямоугольно-косинусоидальной форме напряжения 0,1 Гц процесс смены полярности происходит таким же образом, как и при напряжении синусоидальной формы частотой 50 Гц. Кабель нагружается и испытывается как при обычном режиме работы при 50 Гц
    • Преимущества (сверх-низкочастотного) VLF (СНЧ) метода с прямоугольно-косинусоидальной формой напряжения 0,1 Гц подтверждены многочисленными научными исследова-ниями и практическими испытаниями в полевых условиях
    • Метод рекомендован документом HD 620 S1
    • Макс. испытательная ёмкость 5 µФ позволяет проводить 3-х фазные испытания протяженных участков кабелей
    • VLF (СНЧ) - это самый экономичный метод для испытания полиэтиленовых и пено-полиэтиленовых кабелей. При испытаниях кабелей с бумажно-масляной изоляцией, а также EPR-кабелей этот метод в значительной степени уменьшает испытательное напряжение по сравнению с испытаниями постоянным напряжением
    • Эту VLF испытательную систему 54 kV можно приобрести как вместе с лабораторией, так и как отдельную установку. Возможна и модернизация уже имеющейся энергетической лаборатории
  • Технические характеристики испытательной установки VLF SIN-54-S

    Параметр Значение
    СНЧ выходное напряжение 0 ... 54 кВ
    Форма напряжения Косинусно-прямоугольная
    Фронт перключения ок. 5 мс соответствует 50Гц напряжению сети
    Частота 0,1 Гц, 0 ... 54 кВ
    Испытываемая емкость кабеля 5 µF при 0,1 Гц
    Разрядное устройство Встроенное, 10 mF за 3 сек
    Питание 230 В, 50 Гц, ок. 1кВА
    120 В, 60 Гц, ок. 1кВА
    Рабочая температура - 25 ...+ 55 °C
    Вес 350 кг вся система, 110 кг для монтажного комплекта
    Габариты Ш x В x Г 900 x 1000 x 1300 мм, вкл. кабельные барабаны
  • Комплект поставки VLF SIN-54-S

    Наименование Количество
    Испытательная установка VLF SIN-54-S 1

    Доплнительная комплектация

    Наименование Цена
    Notebook По запросу
    Безопасный при контактировании корпус По запросу
    Коммутационная панель VLF SIN-54 1-фазная По запросу
