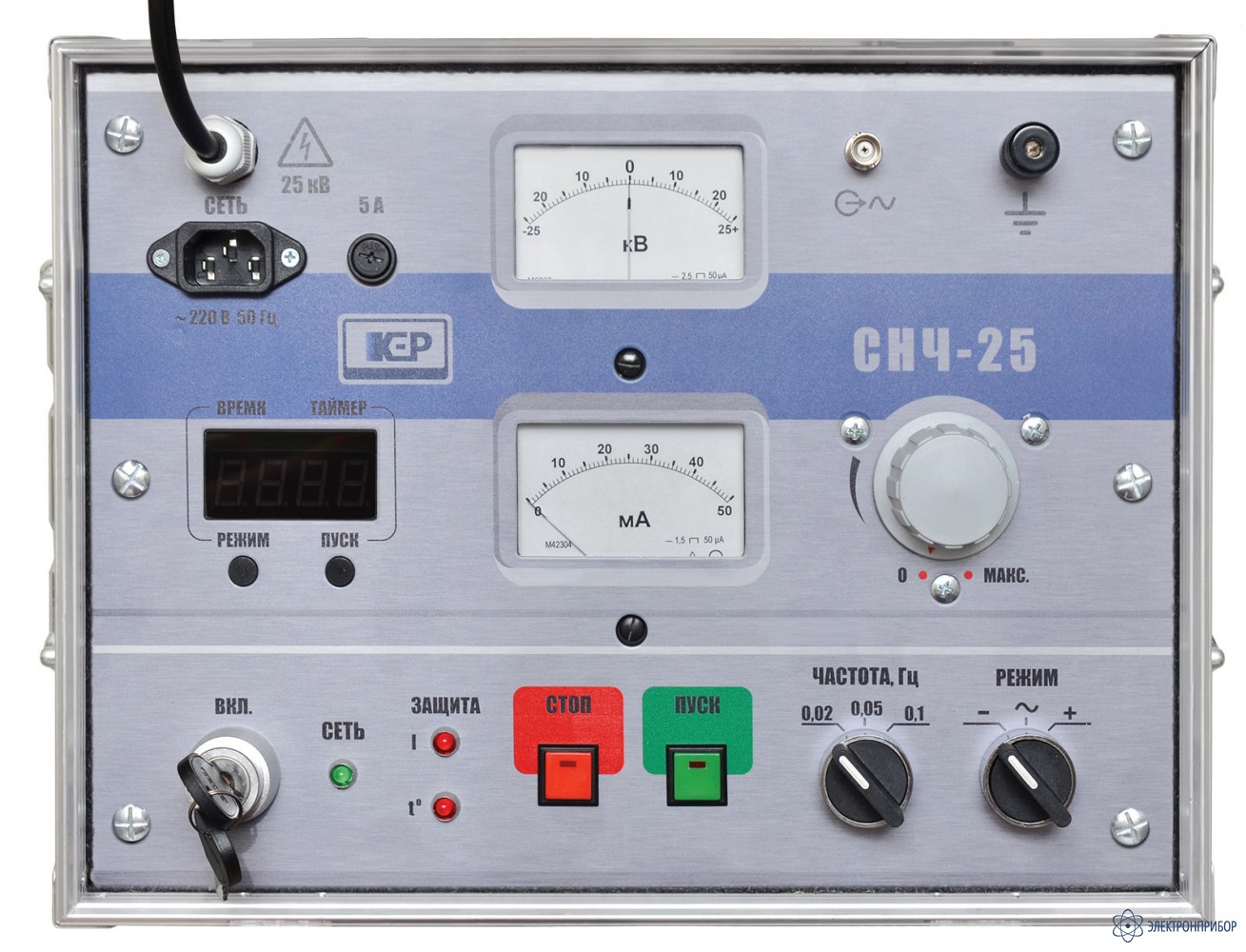

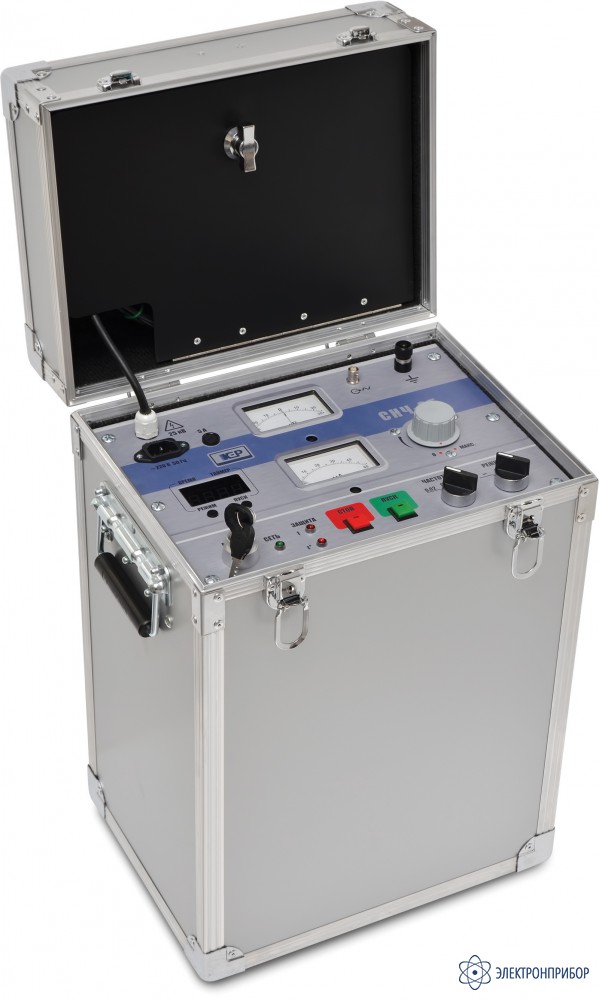

СНЧ-25 — установка для испытания СПЭ-кабелей

Сохранить в PDF Распечатать
  • Назначение установки СНЧ-25:

    Компактная переносная установка для испытания кабелей с изоляцией из "сшитого" полиэтилена высоким напряжением сверхнизкой частоты (СНЧ).

    СНЧ-25 эксплуатируется как отдельно, так и в составе испытательных лабораторий и стендов на промышленных предприятиях, исследовательских и учебных организациях.

    Особенности установки СНЧ-25:

    • Синусоидальное выходное напряжение.
    • Плавную регулировку выходного напряжения.
    • Блокировку нулевого положения регулятора.
    • Измерение амплитудных значений испытательного напряжения.
    • Контроль протекающего тока через изоляцию испытуемого объекта.
    • Встроенный разрядный резистор.
  • Технические характеристики установки СНЧ-25:

    Параметр Значение
    Форма напряжения синусоидальная
    Частота выходного напряжения 0,02 Гц; 0,05 Гц; 0,1 Гц
    Максимальное значение амплитуды испытательного напряжения 25 кВ
    Погрешность измерения высокого напряжения 3%
    Максимальная емкостная нагрузка 2 мкФ; 0,8 мкФ; 0,4 мкФ
    Минимальная емкость нагрузки 0,005 мкФ
    Максимальное значение индикации тока через объект испытаний (амплитудное значение) 50 мА
    Напряжение питающей сети переменного тока 220±22 В
    Частота питающей сети 50...60 Гц
    Максимальный потребляемый ток 3 А
    Максимальная потребляемая мощность 0,7 кВА
    Температура окружающей среды от -5°С до +45°С
    Относительная влажность 80 % при температуре +25 °С
    Атмосферное давление 84,0кПа (мм. рт. ст.) – 106,7 (630 – 800)кПа (мм. рт. ст.)
    Режим работы 1-2ч
    Масса не более 37 кг
    Габаритные размеры 560х410х305
    Средний срок службы 10 лет
  • Комплект поставки СНЧ-25

    Наименование Количество
    Прибор СНЧ-25 1
    Кабель для подключения осциллографа, длина 1 м 1
    Кабель заземления (длина 4 м) 1
    Руководство по эксплуатации 1
    Кабель сетевой (длина 1,8 м) 1
    Вставка плавкая ВП2Б-1В (250 В, 5 А) 1

    Доплнительная комплектация

    Наименование Цена
    Режим испытания частотой 0,05 Гц для длинных кабельных линий По запросу
    Тележка для транспортировки По запросу
