HVA 30, HVA-30

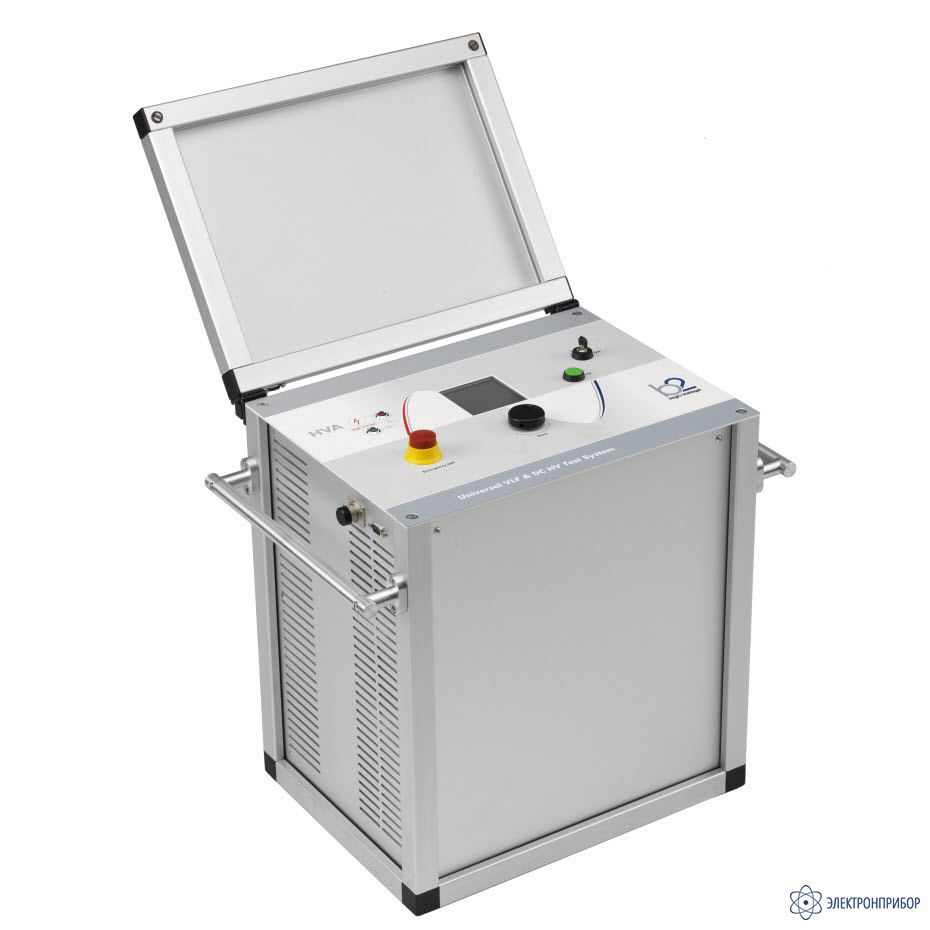

HVA30 — высоковольтная СНЧ установка для испытаний кабелей с изоляцией из сшитого полиэтилена, 30 кВ

Сохранить в PDF Распечатать
  • Назначение установки HVA30:

    Высоковольтная установка HVA представляет собой легкую в использовании, изготовленную в одном корпусе, контролируемую микропроцессором, портативную установку для полевого использования, для высоковольтного тестирования высоким постоянным напряжением или напряжением сверх низкой частоты (VLF) диэлектрических свойств различных типов электрической изоляции.

    Особенности установки HVA30:

    • Наиболее современная на сегодняшний день из всех предлагаемых покупателям высоковольтных испытательных СНЧ установок, а также наиболее компактная и легкая по весу установка;
    • Высоковольтное тестирование СНЧ (0.1 Гц), Постоянным напряжением DC (±), прожиг изоляции и тестирование оболочки кабеля;
    • СНЧ тестирование: быстрое и безопасное тестирование длинных кабелей с изоляцией из сшитого полиэтилена (СПЭ);
    • Автоматическое тестирование или в ручном режиме, согласно всем международным стандартам IEEE 400.2, VDE 0276, CENELEC, HD620 S1, NEN 3620, SANS 10198 и IEC 60060-3;
    • Данная установка – все что нужно для диагностики кабеля в одном приборе;
    • Идеальный, симметричный, полностью синусоидальный выходной высоковольтный сигнал на всем диапазоне, вне зависимости от нагрузки;
    • Большой ЖК дисплей с подсветкой - Графическое отображение формы выходного тестирующего сигнала в реальном времени на дисплее прибора, а также всех параметров тестирования – напряжение, ток, емкость;
    • Удобный и простой пользовательский интерфейс, управляемый только одним навигационным колесиком;
    • Одноблочная, ударопрочная конструкция прибора;
    • Огромный потенциал тестирования по емкости (до 12 мкФ), что соответствует 30 км стандартного высоковольтного кабеля или 10 км кабеля при тестировании одновременно по трем фазам;
    • Встроенная автоматическая система выбора оптимальной тестовой частоты прибора (СНЧ) в зависимости от величины нагрузки;
    • Энергонезависимая память;
    • В установке не используются никакие подвижные механические части или масло для генерации или изоляции высокого напряжения. Этим достигается минимизация обслуживания установки и как следствие существенное увеличение срока ее службы;
    • Защита от короткого замыкания в случае прожига изоляции.

    Применение установки HVA30:

    Высоковольтная тестирующая установка HVA разработана для проведения тестирования различных типов изоляции высоким напряжением. Эти применения включают, но не ограничены, тестированием объектов с высокой емкостью такие как кабели и генераторы. Другое применение установки включает в себя высоковольтное тестирование переключателей, высоковольтных трансформаторов, двигателей, изоляторов, высоковольтных вводов и т.д.

    При тестировании кабеля установка может тестировать как кабели из сшитого полиэтилена так и с бумажно-маслянной изоляцией, типов XLPE и PILC. В дополнение установка HVA может использоваться для тестирования как основной изоляции кабеля так и его оболочки.

    Оба тестирующих высоковольтных выхода – по постоянному напряжению (положительной или отрицательной полярности относительно земли) или по переменному напряжению сверхнизкой частоты VLF с синусоидальным или квадратным выходным сигналом являются стандартными для установки. Тестовая последовательность согласно условиям тестирования может выполняться в ручном или автоматическом режимах . Данная функция позволяет очень гибко использовать данную установку для любого высоковольтного тестирования где требуется высокое переменное или постоянное напряжение. Установка может также использоваться в режиме прожига, а современная система контроля и управления позволяет пользователю задавать необходимые пороги срабатывания и условия тестирования. Прибор измеряет и записывает в память емкость, сопротивление, напряжение пробоя, действующее значение тока и подаваемое напряжение на объект тестирования.

    Преимущества установки HVA30:

    Наиболее современная на сегодняшний день из всех предлагаемых покупателям высоковольтных испытательных СНЧ установок, а также наиболее компактная и легкая по весу установка. Установка состоит из одного блока и поэтому сразу готова к безопасной работе - не требует межблочных кабелей соединения блоков и проверки надежности подсоединения, проявления «дребезга» контактов со временем.

    Вместе с высоковольтным тестированием переменным напряжением СНЧ, установка позволяет тестировать образец постоянным напряжением, причем как положительной так и отрицательной полярности относительно земли.

    Подаваемое тестирующее напряжение, ток, измеряемая емкость, сопротивление и время одновременно отображается на большом цифровом ЖК дисплее, а также сохраняется в памяти.

    Тестирование однофазного кабеля, длиной до 50 км и трехфазного, длиной до 15 км.
    Возможны два варианта работы установки в режиме прожига по выбору пользователя.

    Если во время проведения высоковольтного тестирования детектируется дуга, то в соответствии с установками режима прожига прибор останавливает испытание или продолжает его в режиме контролируемого прожига.

  • Технические характеристики установки HVA30:

    Параметр Значения
    Входное напряжение питания 230 В (48 - 62 Гц) (400 VA)
    Выходное напряжение Переменное, Синус: 0-34 кВ пиковое, симметричное, 23 кВ действ Переменное, Квадрат: 0-34 кВ
    Постоянное ±: 0-30 kВ
    Разрешение 100 В на всем диапазоне
    Погрешность ± 1% от диапазона
    Выходной ток 0 - 15 мA
    Разрешение 1 мкА
    Погрешность ±1% от диапазона
    Частота выходного сигнала 0.02 … 0.1 Гц с шагом 0.01 Гц (предустановка 0.1 Гц) автоматический выбор частоты
    Диапазон сопротивлений 0.1 MΩ ... 5 ГΩ
    Максимальная выходная нагрузка (при максимальном напряжении) 0.5 мкФ @ 0.1 Гц @ 23kВ действ (Прим 1500 м кабель)*
    1.0 мкФ @ 0.05 Гц @ 23kВ действ (Прим 3000 м кабель)*
    2.5 мкФ @ 0.02 Гц @ 23kВ действ (Прим 7600 м кабель)*
    12.0 мкФ @ максимально возможная при уменьшенной частоте и напряжению
    * Рассчитано для типичного кабеля с емкостью 330 пФ/м
    Измерительный блок Цифровой ЖК дисплей для прямой индикации : Напряжение и Ток (Действующие значения и / или пиковые)Емкость, Сопротивление, время, напряжение пробоя, графическое отображение выходного напряжения в реальном времени
    Цикл тестирующий Продолжительный. НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ
    Память 50 ячеек памяти, энергонезависимая
    Компьютерный интерфейс RS-232 кабель (ПО прилагается), USB флеш карта
    Высоковольтные кабели Стандартные, длиной 4.5 м с зажимами-крокодил на конце (другие могут быть поставлены по запросу)
    Вес 20 кг
    Размер 430 x 360 x 250 мм
  • Комплект поставки HVA30

    Наименование Количество
    Установка HVA30 1
    Руководство по эксплуатации 1
    Набор тестовых проводов длиной 4,5 м 1
    Программное обеспечение 1
    Кабель RS-232 1
    Кабель заземления 1
