HVA28TD — установка для испытания кабеля с модулем измерения угла диэлектрических потерь

Сохранить в PDF Распечатать
  • Назначение установки для испытания кабеля с модулем измерения угла диэлектрических потерь HVA28TD:

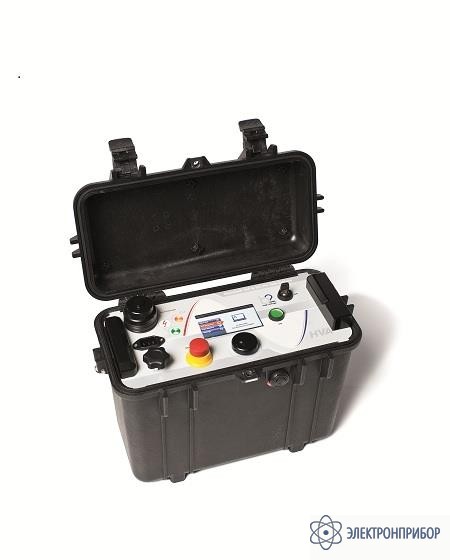

    Новейшая высоковольтная СНЧ-установка HVA28TD – это сверхкомпактная и легкая (14 кг) испытательная установка компании b2 electronic для испытания и диагностики кабеля с рабочим напряжением 6 и 10кВ, со встроенным модулем TD для измерения тангенса угла диэлектрических потерь.
    HVA28TD изготавливается в водонепроницаемом, ударопрочном и защищающем от пыли кейсе (IP67). Прибор предлагает ручную и автоматическую последовательности испытания, а большой цветной дисплей упрощает работу. Высоковольтная установка при своем малом весе обладает всеми техническими характеристиками «старших» моделей, которые дополняют также двойная (электронная автоматическая и механическая) система разрядки образца после теста, индикатор наличия внешнего напряжения до 12 кВ и неограниченное время работы установки при испытаниях (сухая высоковольтная система генерации высокого напряжения последнего поколения на элементах силовой электроники, без использования масляных трансформаторов).

    Особенности установки для испытания кабеля с модулем измерения угла диэлектрических потерь HVA28TD:

    • Переменное напряжение СНЧ (VLF) (синус и прямоугольник)
    • Постоянное DC напряжение
    • Встроенный модуль TD для измерения тангенса угла диэлектрических потерь
    • Тестирование как жил, так и оболочки кабеля
    • Режим начального прожига
    • Встроенный интерфейс USB и Bluetooth
    • Цветной дисплей
    • Вес 14 кг
    • Встроенное разрядное устройство
    • Сверхкомпактность
    • Включена в Гос. реестр средств измерений РФ
  • Технические характеристики установки для испытания кабеля с модулем измерения угла диэлектрических потерь HVA28TD:

    Параметр Значение
    Входное напряжение питания 100-240 В (50-60 Гц) ( 400 ВА)
    Выходное напряжение Переменное, Синус: 0-28 кВ пиковое, симметричное, 20кВ действ.
    Постоянное: ± 0-28 kВ.
    Прямоугольник : 0-28 кВ.
    Разрешение 0,1кВ на всем диапазоне
    Погрешность +/- 1% от диапазона
    Выходной ток 0-20мA
    Разрешение 1мкA
    Погрешность +/- 1% от диапазона
    Частота выходного сигнала 0.01….0.1 Гц с шагом 0.01Гц (предустановка 0.1Гц), автоматический выбор частоты
    Диапазон сопротивления 0.1 MΩ...5 ГΩ
    Максимальная выходная нагрузка (при макс. напряжении) 0.5 мкФ @ 0.1 Гц @ 20kВ действ (Прим 1500 м кабель)*
    5.0 мкФ @ 0.01 Гц @ 20kВ действ (Прим 15км кабель)*
    10.0 мкФ @ максимально возможная при уменьшенной частоте и напряжении
    Измерительный блок Цифровой ЖК дисплей для прямой индикации,
    напряжение и ток (Действующие значения и / или пиковые),
    емкость,
    сопротивление,
    время,
    напряжение пробоя,
    графическое отображение выходного напряжения в реальном.
    Измерение тангенса угла диэлектрических потерь погрешность ± 1 x 10-4
    Цикл тестирующий - Продолжительный Нет тепловых ограничений по времени работы
    Безопасность 50 Гц 12 кВ индикатор наличия внешнего напряжения / блок разрядки цепи после тестирования
    Память 50 ячеек памяти, энергонезависимая
    Температура хранения -25 до +70 С, рабочая: -5 до +45 С
    Габариты 430x240x340мм
    Вес 14 кг

    * Рассчитано для типичного кабеля с емкостью 330пФ/м

  • Комплект поставки HVA28TD

    Наименование Количество
    Установка для испытания кабеля с модулем измерения угла диэлектрических потерь HVA28TD 1
    Интерфейс Bluetooth 1
    USB – стандарт 1
    Высоковольтные кабели - длиной 5 м с зажимами-крокодил 2
    ПО „HVA Control Center“ 1

    Доплнительная комплектация

    Наименование Цена
    Модуль PD для диагностики методом частичных разрядов По запросу
