HVA-200, HVA 200

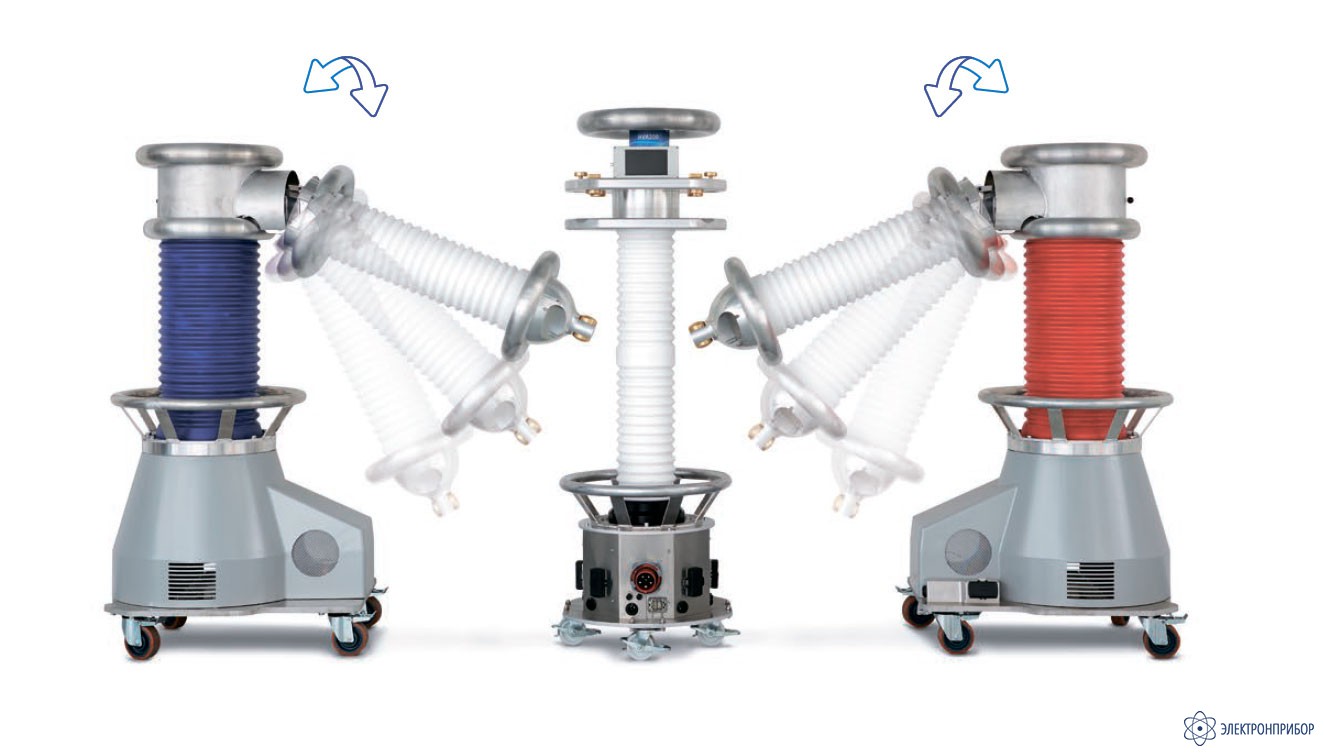

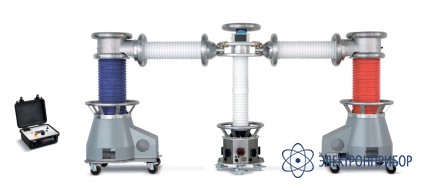

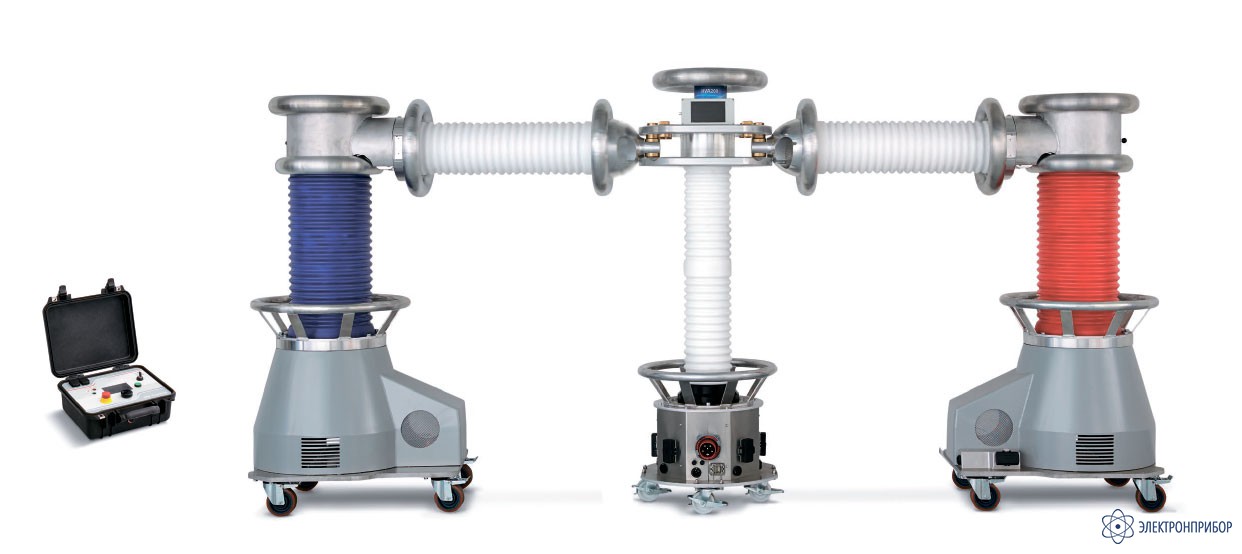

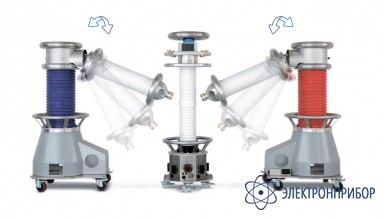

HVA200 — высоковольтная СНЧ установка для испытания КЛ до 110кВ

Сохранить в PDF Распечатать
  • Назначение высоковольтной СНЧ установки HVA-200

    Высоковольтная СНЧ установка HVA-200 предназначена для испытаний кабелей с изоляцией из сшитого полиэтилена, 200 кВ.

    Особенности высоковольтной СНЧ установки HVA-200

    • Выходное напряжение до 200кВ (постоянное любой полярности или переменное напряжение сверхнизкой частоты VLF с синусоидальным или прямоугольным выходным сигналом).
    • Функция испытания вакуумных камер выключателей.
    • Выходной ток 0-200мA.

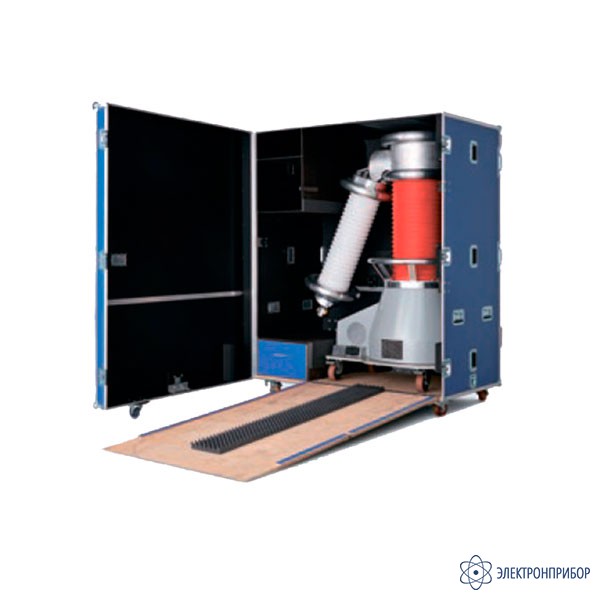

    • Сверх-компактная.
    • Вес 850 кг.
    • Дополнительные модули измерения Тангенса угла диэлектрических потерь и Частичных разрядов.
  • Технические характеристики высоковольтной СНЧ установки HVA-200

    Параметр Значение
    Входное напряжение 3 x 220-230 В
    Частота 48 – 62 Гц
    Входная мощность 10 кВА
    Выходная мощность 7,5 кВА
    Выходное напряжение Синус AC 0,01 Гц - 0,1 Гц 0 – 138 kVrms
    Выходное напряжение DC +/- 200 кВ
    Выходной Ток DC 200 мА
    Макс. C Нагрузки на 0,1 Гц 0,6 μF
    Интерфейс Оптоволоконный кабель
    Вес 850 кг
    Класс защиты IP 22
