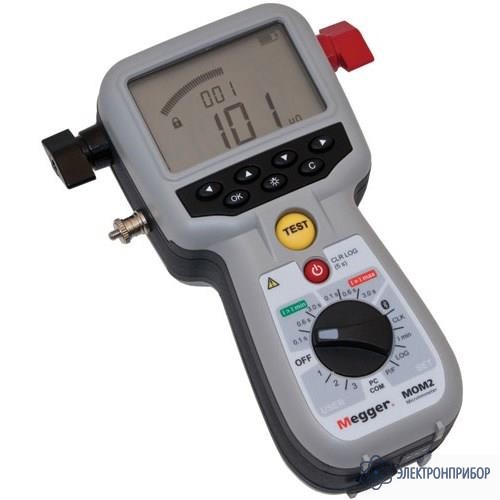

MOM2 — микроомметр

Сохранить в PDF Распечатать
  • Особенности микроомметра MOM2:

    • Ток до 220 A
    • Питание от батарей
    • Низкий вес – 1 кг
    • Безопасное тестирование – технология DualGround™
    • Автоматический диапазон измерения: от 1 μΩ до 1000 mΩ
    • Связь с ПК по интерфейсу Bluetooth®
    • Соответствует стандартам IEEE и МЭК

    Назначение микроомметра MOM2:

    Данный инструмент разработан как безопасный, простой в использовании и универсальный тестер. Прибор MOM2 предназначен для измерения сопротивления цепи главного контакта выключателя, шинных соединений и других звеньев цепи протекания высокого тока.

    Данный инструмент разработан как безопасный, простой в использовании и универсальный тестер. Микроомметр такого класса может быть использован повсеместно для высокоточного измерения низкого сопротивления. Прибор MOM2 позволяет выполнять измерения в соответствии с методикой DualGround. Другими словами, MOM2 безопасно, быстро и просто проводит измерения объектов, которые заземлены с обеих сторон. Прочный и легкий MOM2 – ручной инструмент, что делает его незаменимым для работы в полевых условиях, например, на подстанциях. Прибор поставляется с прочным резиновым чехлом, в котором еще менее уязвим. Он рассчитан на проведение полного тестирования без необходимости перезарядки. Пользователю доступно до 190 сохранений результатов тестирования с возможностью последующей выгрузки их в ПК через Bluetooth.

    Система тестирования MOM 2 предназначена для выполнения самых разных задач. Наиболее распространенные задачи: измерение сопротивления главных контактов выключателей низкого, среднего и высокого уровня напряжения, а так же шинных соединении и прочих звеньев цепи протекания высокого тока. Высокое контактное сопротивление приводит к потерям и повышению температуры, что обычно приводит к серьезным последствиям. Во избежание этого, необходимо периодически выполнять проверку сопротивления контактов.

    Область применение микроомметра МОМ 2:

    Тестирование выключателей

    • Тестирование контактов выключателей
    • Тестирование присоединений к выключателю

    Тестирование шин

    • Тестирование шинных соединений
    • Тестирование соединений

    Везде, где необходимо измерить низкое сопротивление/подключение к цепи высокого тока:

    • Коммутаторы
    • Разъединители
    • Подключение к защитному заземлению
    • Места сварки
    • Предохранители
    • Кабели

    Двухсторонее заземление

    Многие устройства требуют подключения к защитному заземлению даже при отключении подстанции, именно поэтому прибор MOM2 был разработан с учетом этого требования по безопасности. Залогом успешного тестирования на подстанции является минимальное время тестирования и сосредоточенность на самом тесте, а не тестируемом оборудовании. Оборудование и методики тестирования, предполагающие двухстороннее заземление обозначаются специальным символом. Данный символ указывает возможность применения методов кратковременного отключения тестируемого объекта от земли и быстрого и безопасного выполнения тестирования при двухстороннем заземлении оборудования.

  • Технические характеристики микроомметра MOM 2:

    Измерения
    Диапазон 0 - 1000 mΩ
    Выбор диапазона автоматический
    Разрешение 0 – 999 μΩ 1 μΩ 1.0 – 9.99 mΩ 0.01 mΩ 10.0 – 99.9 mΩ 0.1 mΩ 100 – 1000 mΩ 1 mΩ
    Погрешность 0 – 1999 μΩ ±1 % от показаний ±1 знак 2 – 1000 mΩ ±2 % от показаний ±1 знак
    Минимальный ток Селективный 50 A / 100 A при сопротивлении ≤2 mΩ
    Критерий успешности Селективный от 1 μΩ до 1999 mΩ
    Вывода + / –
    Диапазон > = 100 A (R < 2 mΩ)
    Выходное напряжение макс. = 2.5 В
    Длительность теста Выбор 0.1 с, 0.6 с, 3 с
    Интервал между тестами при I min равном 100 A и нагрузке 100 μΩ
    Длительность теста Максимальный Номинальный
    0,1 с 10 с 8 с
    0,6 с 20 с 16 с
    3 с 130 с 100 с
    Входы
    Датчик + / – Разъем 4 мм типа «джек» Напряжение ± = 3В Ввод кнопки: Опорное напряжение = 8 В
    Вход постоянного тока = 12 – 24 В, 2 A макс.
    Регистратор
    Регистратор, данные Метка времени, ток максимальный, ток минимальный, ограничение по току, сопротивление, время измерения, ограничение
    Условия окружающей среды
    Условия Использование на высоковольтных подстанциях и производстве
    Число измерений при полной зарядке батареи около 2200 при I min = 50 A около 800 при I min = 100 A
    Категория изоляции CAT I
    Температура Рабочий диапазон от -20ºC до +50°C* Диапазон хранения от -40ºC до +70ºC
    Относительно влажность 5%-95%, не конденсируемая
    Уровень загрязнения 2
    Ударные воздействия IEC 60068-2-27
    Вибрация IEC 60068-2-6
    Транспортировка ISTA 2A
    Класс пожароопасности V0
    * Допустимый диапазон рабочей температуры батареи 0ºC до +50°. Температура при зарядке батареи от +10ºC до +40°.
    Соответствие требованиям по безопасности ЕС
    ЭМС 2004/108/EC
    Директива ЕС по низковольтному оборудованию 2006/95/EC
    Беспроводные соединения
    Наушники Bluetooth Соединение с ПК
    Общие данные
    Батареи Пять батарей типа AA (HR6) 2700 mAh NiMH
    Время зарядки < 12 ч
    Номинальное время зарядки при 25°C 4 ч
    Напряжение питания ~100 - 250 В, 50 / 60 Гц
    Формат метки по выключателю или дате
    Емкость 190 измерений
    Мощность 60 Вт
    Защита От установки неверного типа батарей, низкой/высокой температуры
    Срок службы батареи встроенных часов ≥10 лет
    Звуковая обратная связь Зуммер с различными звуками
    Пользовательские настройки 3
    Калибровка в поле да
    Герметизация IP54
    Подавление помех да
    Габаритные размеры (с клеммами) 217x92x72 мм
    Масса 1.0 кг только прибор 5.0 кг с аксессуарами и сумкой для транспортировки
  • Комплект поставки MOM2

    Наименование Количество
    1. Микроомметр MOM2 Megger 1
    2. Кейс для транспортировки 1
    3. Зарядное устройство 1
    4. Щупы Кельвина с кабелями 1
    5. Зажимы Кельвина с кабелями 1
    6. Резиновый чехол 1
    7. Ремень 1
    8. Крепление для ремня 1
    9. ПО MOM2 Win 1
    10. Руководство по эксплуатации 1

    Дополнительная комплектация MOM2:

    (Поставляется по отдельному заказу)

    Наименование
    1. Измерительные кабели с зажимами Кельвина 1.3 м красный, 3 м черный
    2. Измерительные кабели с щупами Кельвина 2 x 1.3 м (один с кнопкой запуска теста) GA-90000
    3. Набор Bluetooth (Bluetooth наушники и модуль Bluetooth для ПК)
    4. Набор для калибровки
    5. Набор кабелей 10 м (токовый кабель 0.5 м, пластина для подключения кабели датчиков 10 м, кабель заземления)
    6. Набор кабелей 15 м (токовый кабель 0.5 м, пластина для подключения кабели датчиков 15 м, кабель заземления)
    7. Набор кабелей 5 м (токовый кабель 0.5 м, пластина для подключения кабели датчиков 5 м, кабель заземления)
