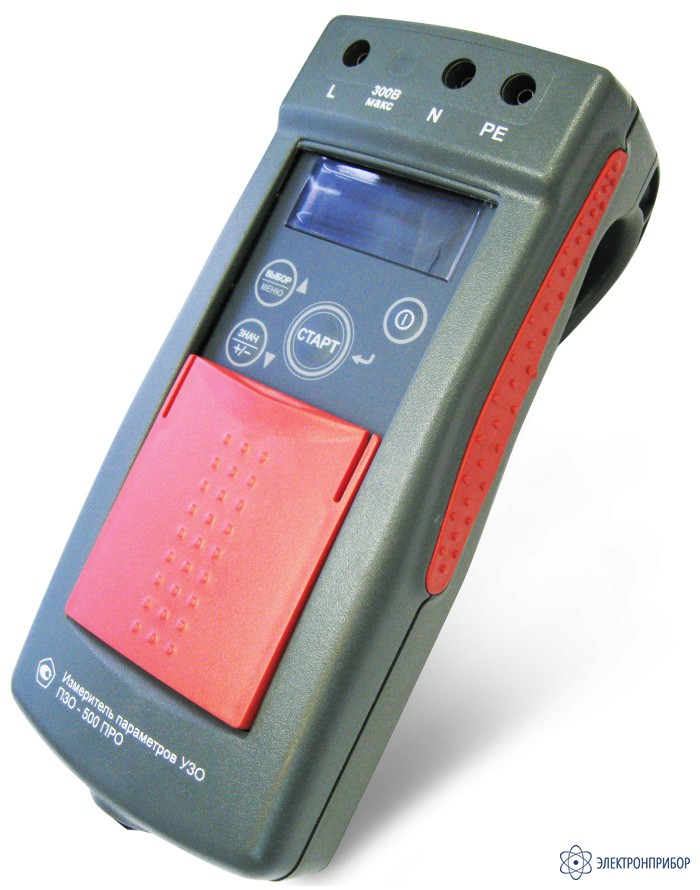

ПЗО-500 ПРО — измеритель параметров устройств защитного отключения

Сохранить в PDF Распечатать
  • Сертификаты

    Назначение прибора ПЗО-500 ПРО:

    Прибор ПЗО-500 ПРО измеряет параметры УЗО:

    • Типов АС, А и В на синусоидальном токе с возможностью установки начальной фазы тока;
    • Типов А и В на однополярном пульсирующем, однополярном пульсирующем с постоянной составляющей, однополярном пульсирующем с углом задержки фазы тока 90 и 135 с возможностью установки полярности тока;
    • Типа В на постоянном токе с возможностью установки полярности тока.

    Особенности прибора ПЗО-500 ПРО:

    • Наличие внутреннего источника питания тока, который позволяет осуществлять проверки УЗО как уже находящиеся в сети 220 В, так и непосредственно перед установкой (например при приобретении УЗО);
    • Возможность программирования до 5 программ проведения измерений.

    Краткие технические характеристики прибора ПЗО-500 ПРО:

    1. Пределы допускаемой основной погрешности не более 3 %.
    2. Прибор имеет инфракрасный (ИК) порт для связи с компьютером.
    3. Встроенная память на 1750 измерений.
    4. Высокоинформативный ЖК дисплей.
    5. Автоматическое отключение питания.
    6. Индикация состояния внутреннего источника питания.
    7. Система защиты аккумулятора от перезаряда.
    8. Питание осуществляется от аккумулятора номинального напряжения 6 В емкостью 1,2 А/ч или от пяти сменных элементов питания типоразмера АА.
    9. Ударопрочный, брызгозащищенный корпус.
    10. Масса прибора не более 1,2 кг.
    11. Габаритные размеры прибора не более 80 х 120 х 250 мм.
    12. Диапазон рабочих температур от -10 до +55 oC.

    Режимы работы прибора ПЗО-500 ПРО:

    • Измерение тока срабатывания УЗО;
    • Измерение времени отключения УЗО;
    • Измерение напряжения прикосновения;
    • Измерение активного сопротивления петли "фаза - нуль";
    • Измерение действующего значения напряжения переменного тока.

  • Технические характеристики прибора ПЗО-500 ПРО:

    Параметр Значения
    Измерение тока срабатывания УЗО
    Диапазоны формирования синусоидального испытательного тока (мА) 4 - 11
    12 - 33
    40 - 110
    120 - 330
    200 - 550
    Диапазоны формирования постоянного испытательного тока (мА) 4 - 20
    12 - 60
    40 - 200
    120 - 600
    200 - 1000
    Пределы допускаемой основной погрешности (% + мА) ±3+0,2
    Пределы допускаемой основной погрешности (% + мА) ±3+0,2
    Пределы допускаемой основной погрешности для постоянного и однополярного пульсирующего токов (% + мА) ±5+0,5
    Измерение действующего значения напряжения переменного тока
    Диапазон измерения (В) от 10 до 300
    Пределы допускаемой основной погрешности, не более % + emp ±3+3
    Измерение напряжения прикосновения
    Диапазоны измерения, В от 5 до 100
    Пределы допускаемой основной погрешности, не более %+емр ±(5+3)
    Разрешающая способность 1 В
    Измерение активного сопротивления петли "фаза-нуль"
    Диапазоны измерения от 0,4 до 60
    Пределы допускаемой основной погрешности, не более %+емр ±(5+2)
    Разрешающая способность 0,1 Ом
    Измерительный ток, не более 2,5 А
  • Комплект поставки ПЗО-500 ПРО

    Наименование Количество
    1. Прибор ПЗО-500 ПРО 1
    2. Руководство по эксплуатации 1
    3. Блок питания БПН-А 12-0,5 1
    4. Кабель РЛПА.685551.002 - измерительный, красный, длиной 1,5 м 1
    5. Кабель РЛПА.685551.002-03 - измерительный, синий, длиной 1,5 м 1
    6. Батарейный отсек РАПМ.436244.003 1
    7. Адаптер розеточный РАПМ.301111.004 1
    8. Зажим типа "крокодил" 2
    9. Сумка для переноски прибора 1
    10. Упаковка транспортная 1
    11. 5H-AA - аккумулятор 1
  • Дополнительная комплектация ПЗО-500 ПРО
