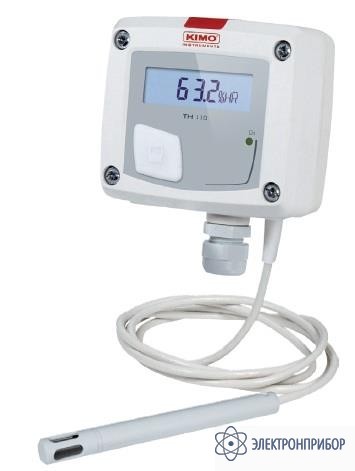

TH110-AOA — датчик влажности и температуры

Код товара: 32431
  • 60865-15

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      60865-15 до 10.06.2021

    • Производитель

      KIMO, Франция

    Назначение датчика влажности и температуры TH110-AOA

    Датчик влажности и температуры TH110-AOA применяется для измерения влажности и температуры окружающей среды.

    Основные свойства датчика влажности и температуры TH110-AOA

    • диапазон измерения: относительная влажность от 5 до 95%; от -20 до +80 °C (модель для монтажа в воздуховод);
    • активный выход 0-10 В, напряжение питания 24 В пост./перем. тока (3- или 4-проводное подключение);
    • корпус пластиковый ABS V0 со степенью защиты IP65 (модель для монтажа в воздуховод), с дисплеем;
    • поочередное отображение значения влажности и температуры;
    • простая система монтажа методом «1/4 оборота» с настенной панелью;
    • корпус с упрощенной системой монтажа.

  • Технические характеристики датчика влажности и температуры TH110-AOA

    Параметр Значение
    Канал измерения температуры
    Единицы измерения °C,°F
    Диапазон измерения Модели для монтажа в воздуховод: от -20 до 80°С
    Погрешность** NTC (с отрицательным температурным коэффициентом):
    ±0,3°С (от -40°С до 70 °С); ±0,5°С снаружи
    Тип датчика Модели для монтажа в воздуховод: NTC
    Быстродействие 1/e (63%) 5 с
    Разрешение 0,1°C
    Рабочая среда Воздух и нейтральный газ
    Канал измерения влажности
    Диапазон измерения От 5 до 95% отн. вл.
    Погрешность** ±1,5% отн.вл. (при 15 °С < T < 25 °С) модели для монтажа в воздуховод
    Дрейф в зависимости от температуры ±0,04x 0"-20)% отн. вл. (при 15°С< T < 25 °С)
    Единицы измерения % отн. вл.
    Быстродействие 1/e (63%) 4 с
    Тип датчика Модели для монтажа в воздуховод: NTC
    Разрешение 0,1% отн. влажн.
    Отклонение заводской настройки ±0,88% отн. вл.
    Рабочая среда Воздух и нейтральные газы
    ** Все указанные в данном техническом паспорте величины погрешности были получены в лабораторных условиях и гарантированы для измерений, проводимыхвтаких же условиях, илидляизмерений, проводимых с применением компенсации.
    Диапазон рабочих температур От 0 до + 50 °С
    Температура хранения От-10 до +70°C
    Материал Пластик ABS V0 согласно UL94
    Степень защиты 1Р65 (модели для воздуховодов)
    Дисплей 10-разрядный ЖК-дисплей Размеры: 50 x 17 мм/ Поочередное отображение значения влажностии температуры
    Высота символов значения 10 мм единицы измерения: 5 мм
    Масса 135г (модели для воздуховодов)
    Кабель выносного датчика Длина 2 м, диаметр 4,8 мм в силиконовой изоляции
    Выход/источник питания - активный выход 0-10 В, напряжение питания 24 В пост./перем. тока (3- или 4-проводное подключение);
    - максимальная нагрузка: 500Ом (4-20 мА);
    - минимальная нагрузка: 1 кОм (0-10 В)
    Потребляемая мощность 2 ВА (0-10 В)
    Электромагнитная совместимость EN61326
    Электрическое соединение Колодка с винтовыми клеммами для проводов с сечением от 0.05 до 2.5 мм2
    Связь с ПК Кабель типа mini-Din с разъемом USB от компании Kimo
    Рабочая среда Воздух и нейтральные газы
    Рабочая температура корпуса От 0 до +50°С
    Рабочая температура датчика От -20 до +80°С
    Температура хранения От -10 до +70°С

    В соответствии с документами NFX15-113 и Charter 2000/2001 HYGROMETERS, величина гарантированного предела погрешности (GAL), рассчитанная с учетом коэффициента запаса относительной влажности 2, составляет ±2,58% отн.вл. при температуре от 18 до 28° в диапазоне измерения относительной влажности от 3 до 98%. Дрейф величины относительной влажности датчика составляет не более на 1% в течение года.

    Номер модели датчика влажности и температуры TH110-AOA

    Датчик влажности и температуры TH110-AOA: активный выход 0-10 В (напряжение питания 24 В перем./пост. тока ± 10%), с дисплеем, модель для монтажа в воздуховод.

  • Комплект поставки TH110-AOA

    Наименование Количество
    Датчик влажности и температуры TH110-AOA 1

    Доплнительная комплектация

    Наименование Цена
    Источник питания класса 2 с напряжением 230 В перем. тока на входе и 24 В переменного тока на выходе KIAL-100A По запросу
    Кабельный сальник По запросу
    Настенная панель для монтажа выносного зонда влажности По запросу
    Программное обеспечение для настройки датчика и кабель USB LCC-S По запросу
    Скользящие уплотнения из нержавеющей стали По запросу
    Соединение из пластика ABS с уплотнением По запросу
    Соединения из нержавеющей стали По запросу
