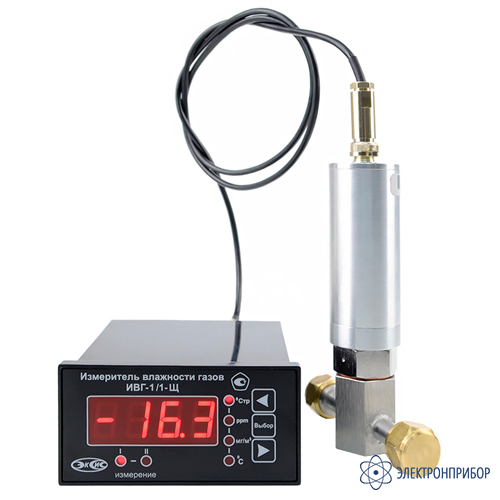

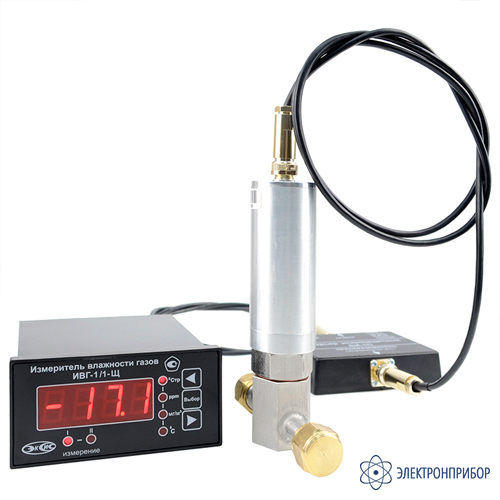

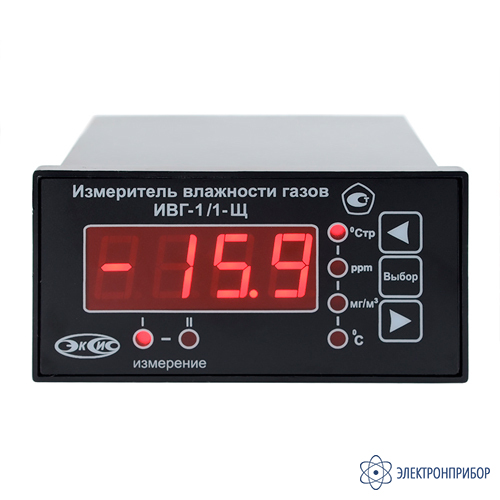

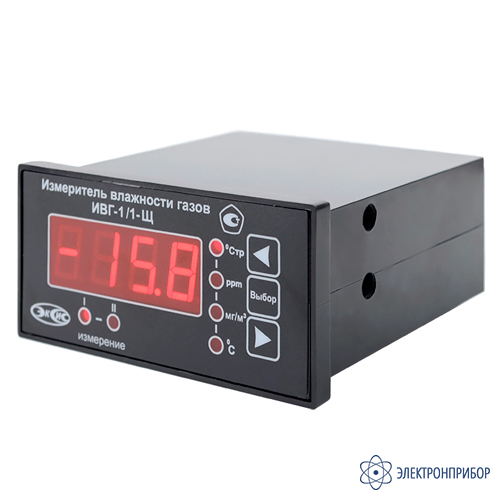

ИВГ-1/1-Щ-1Р-1А — стационарный одноканальный измеритель-регулятор микровлажности газов в щитовом исполнении (измерительный блок, 1 реле, 1 аналоговый выход)
Код товара: 46409-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
70176-18 до 24.01.2028
-
Производитель
-
Артикул
4921
Сертификаты
Назначение стационарного одноканального измерителя-регулятора микровлажности газов в щитовом исполнении (измерительный блок) ИВГ-1/1-Щ-YР-ZА:
Гигрометр ИВГ-1/1-Щ-YР-ZА предназначен для непрерывного (круглосуточного) измерения и регистрации влажности неагрессивных газов. Гигрометр может применяться в различных отраслях промышленности, медицине, энергетике и научных исследованиях.
Варианты исполнения стационарного одноканального измерителя-регулятора микровлажности газов в щитовом исполнении (измерительный блок) ИВГ-1/1-Щ-YР-ZА:
- ИВГ-1/1-Щ-2А - стационарный одноканальный измеритель-регулятор микровлажности газов в щитовом исполнении (измерительный блок, 2 аналоговых выхода);
- ИВГ-1/1-Щ-2Р - стационарный одноканальный измеритель-регулятор микровлажности газов в щитовом исполнении (измерительный блок, 2 реле);
- ИВГ-1/1-Щ-1Р-1А - стационарный одноканальный измеритель-регулятор микровлажности газов в щитовом исполнении (измерительный блок, 1 реле, 1 аналоговый выход).
Особенности стационарного одноканального измерителя-регулятора микровлажности газов в щитовом исполнении (измерительный блок) ИВГ-1/1-Щ-YР-ZА:
- 1 канал измерения;
- протокол Modbus RTU;
- принцип Plug&Play, обеспечивающий взаимозаменяемость преобразователей различного конструктивного исполнения;

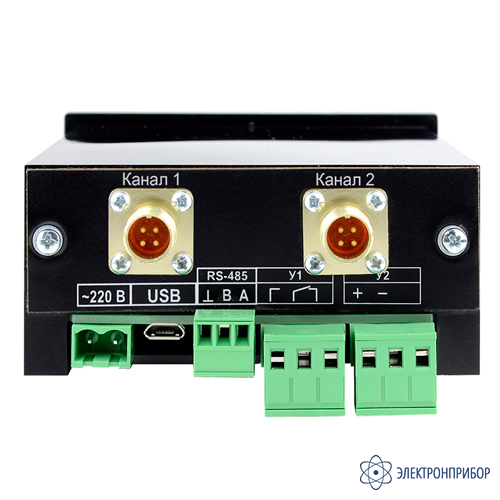

- интерфейс связи с компьютером USB, RS-485;
- протоколирование результатов измерений и возможность накопления статистики (до 8000 точек);
- возможность исполнения прибора с питанием 220 В, 50 Гц или 24 В;
- возможность взрывозащищенного исполнения;
- измерение микровлажности осуществляется в градусах Цельсия по точке росы (°Ст.р.), предусмотрен пересчёт измеренных значений микровлажности в % отн.вл., ppm, г/м3);
- наличие до двух встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;
- наличие до двух аналоговых (токовых) выходов 4...20; 0...5; 0...20 мА;
- возможность объединения приборов в измерительную сеть;

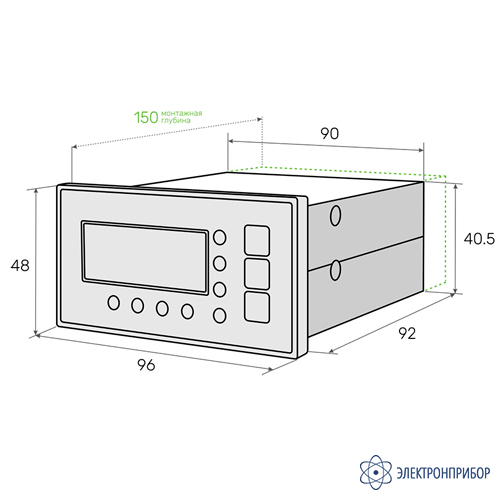

- щитовое исполнение корпуса DIN 1/2.
-
-
Технические характеристики стационарного одноканального измерителя-регулятора микровлажности газов в щитовом исполнении (измерительный блок) ИВГ-1/1-Щ-YР-ZА:
Параметр Значение Диапазон измерения микровлажности, °Ст.р. -80...0 Погрешность измерения, °Ст.р. ±2 Температура анализируемого газа, °С -20...+40 Давление анализируемого газа, атм, не более (для исполнений Д1 / Д2 / Д3) 25 / 160 / 400 Рекомендуемый расход анализируемого газа, л/ч 20...60 Количество точек статистики 8000 Возможность подключения датчика давления нет Интерфейс связи с компьютером USB, RS-485 Длина кабеля для подключения первичного преобразователя к блоку измерения, м до 1000 Нагрузочная способность реле 7 А при 220 В Диапазон изменения выходного тока, мА 0...5, 0...20, 4...20 Дискретность изменения выходного тока, мкА 19,5 Максимальное сопротивление нагрузки, Ом 300 Питание прибора, В 220±22 В, 50±1 Гц или 24 В постоянного тока Потребляемая прибором мощность, Вт, не более 6 Масса блока измерения, кг, не более 0,4 Габаритные размеры блока измерения, мм 100×50×115 Рабочие условия применения блока измерения: Рабочие условия применения блока измерения:
- температура воздуха, °C
- относительная влажность, % (без конденсации влаги)
- атмосферное давление, кПа
-40...+50
10...95
84...106Рабочие условия применения первичного преобразователя:
- температура воздуха, °С
- относительная влажность, % (без конденсации влаги)
- атмосферное давление, кПа
-20...+40
10...95
84...106Средний срок службы, лет 5 -
Комплект поставки ИВГ-1/1-Щ-1Р-1А
№ Наименование Количество 1 Измерительный блок ИВГ-1/1-Щ-1Р-1А (1 реле, 1 аналоговый выход) 1 2 Свидетельство о поверке 1 3 Руководство по эксплуатации 1 4 Паспорт 1 -
