ИВА 206, ИВА206

Измерители относительной влажности и температуры (термогигрометры, психрометры)

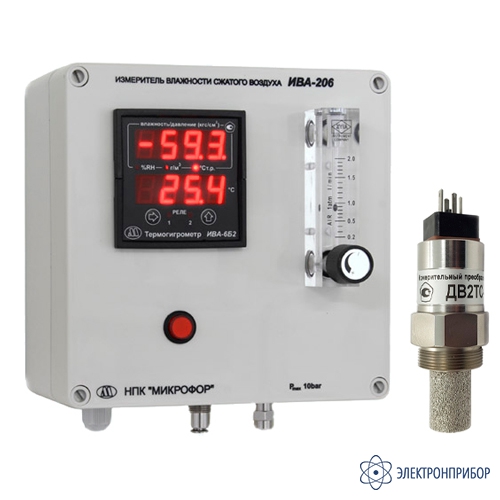

ИВА-206 — стационарный измеритель влажности сжатого воздуха и неагрессивных технологических газов (преобразователь ДТР-1-СМ)

Код товара: 50710
  • 83117-21
    Является модификацией ИВА-206

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      83117-21 до 20.09.2026

    Назначение стационарного измерителя влажности сжатого воздуха и неагрессивных технологических газов ИВА-206:

    Измеритель ИВА-206 предназначен для измерения влагосодержания (температуры точки росы/инея, массовой и объемной концентрации) сжатого воздуха и неагрессивных технологических газов. Измерение осуществляется при рабочем давлении анализируемого газа (до 10 бар).

    Описание стационарного измерителя влажности сжатого воздуха и неагрессивных технологических газов ИВА-206:

    В состав измерителя ИВА-206 входит термогигрометр Ива-6Б2 с измерительным преобразователем ДТР-1-СМ с диапазоном измерения точки росы -60…+20 °С, проточная камера для установки измерительного преобразователя, измерительный преобразователь давления (опционально), ротаметр с регулировочным вентилем и устройство световой и звуковой сигнализации выхода измеряемых параметров за установленные пределы. В измерителе может быть установлен токовый или цифровой (RS232 или RS485) выход. В состав измерителя ИВА-206-Д помимо этого входит пробоотборное устройство ПДВ-8. Поверка оформляется на преобразователь, входящий в состав прибора.

    ​ДТР-1-СМ - это преобразователь точки росы/инея с каналом индикации температуры, автокалибровкой и защитой от воздействия повышенной влажности. Преобразователь не имеет собственной индикации измеренных значений. Измеренные значения выдаются на внешние устройства с помощью цифрового выходного сигнала по двухпроводному интерфейсу uForLan и протоколу ModBus.

    Пробоотборное устройство ПДВ-8 реализует метод отбора пробы из магистрали в измерительную камеру, давление в которой равно давлению в магистрали (согласно ИСО 8573-3), и включает проточную камеру для установки преобразователя, дроссель для регулировки расхода газа и измерительный преобразователь давления. Пробоотборные устройства могут включать входной фильтр.

    Измерение давления в ПДВ-8 осуществляется тензометрическим датчиком.

    На основании данных об измеренном давлении преобразователь может производить автоматический пересчет показаний точки росы/инея к нормальному (1 бар), стандартному (7 бар изб.), либо к другому давлению, задаваемому при конфигурации преобразователя.

    Преобразователь ДТР-1-СМ (включая имеющие ПДВ-8) может оснащаться преобразователем интерфейса ПИТ20, который осуществляет преобразование цифрового сигнала преобразователя (или ПДВ-8) в 2 унифицированных токовых выхода (4-20) мА.

    Преобразователи могут оснащаться электрическими разъемами различной конструкции.

    Устройство звуковой и световой сигнализации настраивается Пользователем и включается при выходе измеренных значений влажности, температуры и давления (при наличии преобразователя давления) за установленные пределы. Включение устройства сопровождается прерывистым звуковым и световым (кнопка на передней панели) сигналом. При нажатии на кнопку звуковой сигнал блокируется.

    Питание измерителей осуществляется от сети переменного тока 220 В, 50 Гц.

    Измеритель влажности сжатого воздуха не содержит входного фильтра и конденсатоотводчика. При измерении запыленных газов перед измерителем рекомендуется установка фильтра. Используемый в нем фильтрующий элемент - пористый фторопласт обеспечивает эффективное удаление механических примесей и капель воды размером более 1 мкм из потока сжатого воздуха, азота, элегаза, инертных и других неагрессивных газов. Материалы, использованные в фильтре, не оказывают влияния на точность и динамику измерений.

    Для предотвращения загрязнения подводящих коммуникаций фильтр должен размещаться в месте отбора анализируемого газа.

    Рис. 1. Внешний вид фильтра измерителя влажности сжатого воздуха и технологических газов ИВА-206

    Если существует вероятность возникновения капельной влаги в коммуникациях, на входе измерителя может быть установлен конденсатоотводчик. При использовании конденсатоотводчика с пластиковым прозрачным корпусом вследствие диффузии влаги из окружающей среды измерение влажности газа с точкой росы ниже -30°С невозможно. В этом случае необходимо применение конденсатоотводчика с корпусом из нержавеющей стали.

    Защита измерителя от капельной влаги может быть также обеспечена установкой электромагнитного клапана на входе измерителя, запирающегося при заданном значении точки росы анализируемого газа.

    В измерителе предусмотрена возможность коррекции показаний влажности с учетом давления анализируемого газа. Коррекция осуществляется для приведения значений относительной влажности, точки росы и массовой концентрации влаги к нормальному и стандартному (7 кгс/см2 изб.) давлениям. Значение рабочего давления измеряется встроенным преобразователем давления (опционально) или устанавливаются "вручную".

    Обозначение измерителей влажности при заказе:

    ИВА-206 -Д/- -Z/- М-ПЭ/ФП
          1         2     3         4

    1. Название измерителя.
    2. Наличие преобразователя давления (Д).
    3. Наличие аналогового или цифровых выходов:
        Т5 - два токовых выхода 0-5 мА;
        Т20 - два токовых выхода 4-20 мА;
        RS232 - цифровой выход RS232;
        RS485 - цифровой выход RS485.
    4. Длина и материал подводящей трубки, входящей в комплект поставки:
        ПЭ – полиэтилен;
        ФП – фторопласт.
        Стандартная поставка – 1 метр полиэтиленовой трубки диаметром 6 мм.

  • Технические характеристики стационарного измерителя влажности сжатого воздуха и неагрессивных технологических газов ИВА-206:

    Параметр Значение
    Термогигрометр Ива-6Б2
    Диапазон измерений относительной влажности, % 0...751
    Диапазон измерений температуры, °С 0...+60
    Пределы допускаемой основной абсолютной погрешности измерений относительной влажности влажности при температуре (20±2) °С, % (П показания преобразователя, %):
    - в диапазоне относительной влажности от 0 до 10%
    - в диапазоне относительной влажности от 10 до 75%


    ±(0,025+0,0875П)2
    ±(0,7%+0,02П)
    Пределы допускаемой основной абсолютной погрешности измерения температуры, °С ±0,5
    Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 10°С, % (П - показания преобразователя, %):
    - в диапазоне относительной влажности от 0 до 10%
    - в диапазоне относительной влажности от 10 до 50%
    - в диапазоне относительной влажности от 50 до 75%


    ±(0,05+0,045П)
    ±(0,5+0,01П)
    ±1
    Постоянная времени по относительной влажности, мин не более 5
    Постоянная времени по температуре, мин не более 5
    Питание ~220В±15%, 50 Гц
    Потребляемая мощность, Вт не более 5
    Габаритные размеры блока индикации, мм (не более) 72х74х85
    Масса термогигрометра, кг не более 0,8
    Измерительный преобразователь ДТР-1-СМ
    Диапазон измерений температуры точки росы (инея)4, °С
    - при температуре анализируемого газа (Тг) 20 °C и ниже
    - при температуре анализируемого газа выше 20 °C
    от -60 до Тг
    от -60 до +20
    Диапазон измерений избыточного давления для измерительного преобразователя давления в составе пробоотборного устройства ПДВ-8, кгс/см2 от 0 до 10
    Пределы допускаемой абсолютной погрешности измерений температуры точки росы/инея5, °С ±2
    Пределы допускаемой абсолютной погрешности измерений избыточного давления, кгс/см2, не более ±0,1
    Время выхода показаний на уровень 0,9 от установившегося значения при изменении влажности газа от сухого к влажному, мин, не более 5
    Напряжение питания постоянного тока, В от 9 до 15
    Потребляемый ток без электрической нагрузки на выходе, мА, не более
    - ДТР-1

    - ПДВ-8
    5 в обычном режиме и 70 в режиме автокалибровки или защиты от воздействия повышенной влажности
    10
    Средняя наработка на отказ То в нормальных условиях, ч, не менее 10 000
    Средний срок службы Тс, лет, не менее 5
    Температура окружающей среды и анализируемого газа, °С
    - ДТР
    - ПДВ-8
    от -40 до 606
    от 0 до 50
    Относительная влажность окружающей среды, % от 0 до 98
    Рабочее давление анализируемого газа, кгс/см2, не более
    - ДТР
    - ПДВ-8
    100
    10
    Габаритные размеры (ширина×высота×глубина), мм, не более
    - ДТР
    - ПДВ-8
    30×30×120
    90×120×90
    Масса, кг, не более
    - ДТР
    - ПДВ-8
    0,5
    1

    Примечание:
    1 - верхний диапазон измерения относительной влажности ограничивается имеющейся в преобразователе функцией защиты сенсора от переувлажнения;
    2 - пределы допускаемой основной абсолютной погрешности измерения относительной влажности в диапазоне от 0 до 10% гарантируются при периодическом выполнении процедуры автокоррекции преобразователя;
    3 - метрологические характеристики при относительной влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях;
    4 - поддиапазоны измерения температуры точки росы (инея): от -100 °С до -80 °С, от -80 °С до -60 °С, от -60 °С до -20 °С, от -20 °С до 0 °С, от 0 °С до верхнего предела измерений;
    5 - в диапазоне измерений температуры точки росы/инея ниже 0 °С преобразователи измеряют температуру точки инея, в диапазоне измерений выше 0 °С – температуру точки росы;
    6 - автокалибровка работает в диапазоне температур от -20 °С до 40 °С.

  • Комплект поставки ИВА-206

    № Наименование Количество
    1 Стационарный измеритель влажности сжатого воздуха и неагрессивных технологических газов ИВА-206 1
    2 Измерительный преобразователь ДТР-1-СМ 1
    3 Сетевой кабель 1
    4 Кабель датчика 1
    5 Картонная коробка 1
    6 Руководство по эксплуатации 1
