Измерители относительной влажности и температуры (термогигрометры, психрометры)

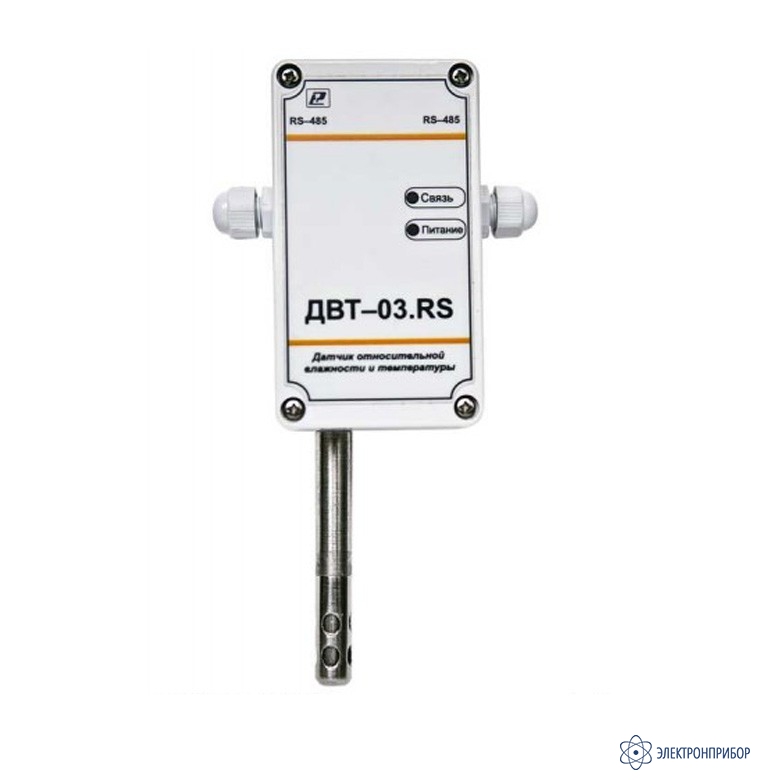

ДВТ-03.RS.Kl1–1 — датчик влажности и температуры (в клеммной головке без крепления)

Код товара: 67280
  • Является модификацией ДВТ-03.RS

    • Гарантия

      1 год

    • Производитель

      РЭЛСИБ

    Назначение датчика влажности и температуры ДВТ-03.RS:

    Измеритель влажности и температуры микропроцессорный ДВТ–03.RS предназначен для контроля и регулирования влажности и температуры воздуха и неагрессивных газов. Основными достоинствами являются высокая точность (±2,5%) измерения, взаимозаменяемый чувствительный элемент, стойкость к повышенной влажности, расширенный (до 100°С) диапазон температуры измерения.

    Описание датчика влажности и температуры ДВТ-03.RS:

    В измерителях влажности ДВТ-03 используются гермовводы, для герметичного подключения датчиков.

    Измерители работают в сети RS485 по протоколу Modbus. Для конфигурирования, визуализации параметров, работы с архивами данных рекомендуется использовать программу ПАС-ДВТ. Программа предназначена для настройки параметров приборов ДВТ-03.RS и ПАС-01. Имеет удобный графический интерфейс, позволяющий легко работать с программой. При помощи программы можно не только производить поиск, регистрацию и конфигурирование приборов в сети, но также регистрировать данные измерений с представлением информации в виде таблицы и графика. Программа - конфигуратор ПАС-ДВТ постоянно совершенствуется и распространяется бесплатно.

    Программа обеспечивает задание следующих параметров

    • Адрес прибора в сети;
    • Скорость обмена;
    • Тип подключенного к прибору датчика;
    • Период опроса датчика;
    • Параметры цифровой фильтрации;
    • Нижнюю и верхнюю границу измеряемого параметра (масштабирование для датчиков токовых сигналов и сигналов напряжения);
    • Сдвиг температуры холодного спая при работе с термоэлектрическими преобразователями (термопарами);
    • Задание уставок регулирования для приборов, имеющих опцию «Р»;
    • Задание адресов электронной почты для отправки сообщений и архива значений (для ПАС-01-Е);
    • Включение-выключение контактов реле для приборов, имеющих опцию «Р»;
    • Задание параметров для работы с FTP-сервером.

    Конструктивные исполнения

    Датчик влажности и температуры канальный
    К1
    ​К2    		 Датчики влажности канальные конструктивных исполнений К1 и К2 применяются для контроля относительной влажности и температуры в газообразных средах систем отопления и кондиционирования (HVAC), при расстойке теста в хлебопекарнях, в процессах сушки макаронных изделий, древесины, глины, в инкубаторах, а также в климатических камерах, холодильниках, морозильниках.

    Диапазон измерения температуры: -40…+100°С;
    Диапазон температуры эксплуатации(вторичного преобразователя-электронного блока): -40…+50°С;
    Степень защиты корпуса первичного преобразователя: IP40;
    Степень защиты корпуса вторичного преобразователя: IP54;
    Диапазон измерения отн. влажности: 0…98%;
    Напряжение питания: (24±2)В;
    Габаритные размеры:
    первичного преобразователя: d=12 мм, l= 160, 200, 300 мм;
    вторичного преобразователя: 115х65х40 мм
    Датчик влажности и температуры канальный настенный (накладной)


    H1
    H2    		 Датчики влажности настенные (накладные) конструктивных исполнений Н1 и Н2 применяются для измерения относительной влажности и температуры в производственных помещениях предприятий электронной промышленности, лёгкой промышленности, при выращивании грибов, производстве сыров, в овощехранилищах, теплицах, в помещениях для выращивания птицы и скота, при производстве бумаги, текстиля, а процессе созревания, сушки и хранения колбас.

    Диапазон измерения температуры: -40…+50°С (Н1), -40…+100°С (Н2);
    Диапазон температуры эксплуатации: -40…+50°С;
    Степень защиты корпуса первичного преобразователя: IP50;
    Степень защиты корпуса вторичного преобразователя: IP54;
    Диапазон измерения отн. влажности: 0…98%
    Напряжение питания: 18…36В;
    Габаритные размеры:
    первичного преобразователя: d=12 мм, l= 160 мм;
    вторичного преобразователя: 115 х 65 х 40 мм.
    Длина кабеля для Н2: 1,0; 2,0 м.
    Датчик влажности и температуры канальный уличный

    У    		 Уличный датчик влажности (У) предназначен для измерения относительной влажности или относительной влажности и температуры воздуха и других неагрессивных газов вне помещений.

    Для защиты от солнечных лучей и дождя датчик снабжен специальным колпаком. Диапазон измерения температуры: -40…+50°С;
    Диапазон температуры эксплуатации: -40…+50°С;
    Степень защиты корпуса первичного преобразователя: IP53;
    Степень защиты корпуса вторичного преобразователя: IP54;
    Диапазон измерения отн. влажности: 0…98%;
    Напряжение питания: 18…36В;
    Габаритные размеры:
        первичного преобразователя: d=100 мм, l= 100 мм
        вторичного преобразователя: 115 х 65 х 40 мм
    Датчик влажности с клеммной головкой



    KI1-1


    KI1-2

    KI4-1

    Промышленные датчики влажности с клеммной головкой (Kl) применяются для контроля температуры и влажности в системах отопления и кондиционирования (HVAC), термокамерах для сушки макаронных изделий, древесины, глины, в климатических камерах, холодильниках, морозильниках. Датчики отличаются повышенной механической прочностью, небольшими габаритными размерами, пониженной стоимостью, удобством монтажа и эксплуатации.

    Диапазон измерения температуры: -40…+100°С;
    Диапазон температуры эксплуатации: -40…+50°С;
    Степень защиты корпуса первичного преобразователя: IP50;
    Степень защиты корпуса вторичного преобразователя: IP54;
    Диапазон измерения отн. влажности: 0…98%;
    Напряжение питания: 18…36В;
    Габаритные размеры:
    первичного преобразователя: d=12 мм, l= 80, 200, 300 мм;
    вторичного преобразователя: 75х65х65 мм

    Особенности применения датчика с адсорбционными емкостными чувствительными элементами влажности воздуха

    В данном приборе используется современный емкостной сенсор влажности, чувствительным материалом которого является специальный полимерный материал, адсорбирующий влагу из окружающего воздуха. При увеличении относительной влажности окружающей среды полимер насыщается влагой, при понижении – наоборот. Сенсор является высокостабильным элементом при средних значениях температуры 5…60°С и отн. влажности 20…80%. При выдержке сенсора при высокой влажности более 80% в течение длительного периода времени может наблюдаться сдвиг параметров сенсора в сторону увеличения. При возврате к нормальной влажности сенсор через некоторое время возвращается к исходным параметрам. Сенсор влажности является высокочувствительным элементом к условиям окружающей среды. Сенсор не должен контактировать с волатильными химическими веществами, т.к. это может привести к безвозвратному ухудшению его параметров. Не допускайте длительное присутствие вблизи сенсора паров растворителей, ацетона, этилового и изопропилового спирта, толуола, а также кислот: соляной, азотной, серной и т.д., воздействия аммиака, озона. Не пользуйтесь для очистки прибора и сенсора спрэем.

    Используемые сенсоры полностью откалиброваны на заводе-изготовителе и являются взаимозаменяемыми.

    Варианты исполнения датчика влажности и температуры ДВТ-03.RS:

    Особенности датчика влажности и температуры ДВТ-03.RS

    • Стандартный цифровой протокол связи RS 485 Modbus;
    • Взаимозаменяемый чувствительный элемент;
    • Диапазон измерения: –40…+100°С, 0...98% отн.влаж;
    • Точность измерения: от ±2,5% отн., от ±0,4°С;
    • Дополнительная защита сенсора фильтром из пористого фторопласта;
    • Улучшенная временная стабильность;
    • Программа-конфигуратор содержит встроенную программу регистрации параметров в виде таблицы или графика;
    • Количество датчиков в сети – до 247 (максимум 32 датчика на одной линии RS485).

  • Технические характеристики датчика влажности и температуры (в клеммной головке без крепления) ДВТ-03.RS.Kl1–1:

    Параметр ДВТ-03.RS.Н1 ДВТ-03.RS.Н2 ДВТ-03.RS.К1 ДВТ-03.RS.К2 ДВТ-03.RS.У ДВТ-03.RS.Kl1–1 ДВТ-03.RS.Kl1–2 ДВТ-03.RS.Kl4–1
    Напряжение питания (24±2) В
    Диапазон измерения относительной влажности 0…98 %
     Диапазон измерения температуры -40…+50°С -40…+100°С -40…+100°С -40…+100°С -40…+50°С -40…+100°С -40…+100°С -40…+100°С
    Условия эксплуатации:
    - диапазон температуры окружающего воздуха;
    - диапазон относительной влажности при температуре +25;
    - диапазон атмосферного давления    		 -40…+50°С;

    не более 90% (без конденсации);

    86,6...106,7 кПа
    Степень защиты корпуса первичного преобразователя IP50 IP50 IP50 IP50 IP53 IP50 IP50 IP50
    Степень защиты корпуса вторичного преобразователя IP54 IP54 IP54 IP54 IP54 IP54 IP54 IP54
     Габаритные размеры первичного преобразователя d=12 мм, l=160 мм d=12 мм, l=160 мм d=12 мм, l=160, 200 d=12 мм, l=160, 200 d=100 мм, l=100 мм d=12 мм, l=80, 200, 300 мм d=12 мм, l=80, 200, 300 мм d=12 мм, l=80, 200, 300 мм
    Габаритные размеры вторичного преобразователя 115х65х40 мм 115х65х40 мм 115х65х40 мм 115х65х40 мм 115х65х40 мм 115х65х40 мм 115х65х40 мм 115х65х40 мм
    Абсолютная погрешность датчика влажности ДВТ-03.RS в завиимости от исполнения по точности измерения
    Параметр Значение
    Измеряемая величина Относительная влажность в диапазоне 10…90% Относительная влажность в диапазоне 0…10%, 90…98% Температура в диапазоне 0…+90°С  Температура в диапазоне -40…0°С, +90…+100°С
    Абсолютная погрешность ±2,5% ±4,0% ±0,4°С ±0,6°С

  • Комплект поставки ДВТ-03.RS.Kl1–1

    № Наименование Количество
    1 Датчик влажности и температуры (в клеммной головке без крепления) ДВТ-03.RS.Kl1–1 1
    2 Руководство по эксплуатации 1

    Дополнительная комплектация ДВТ-03.RS.Kl1–1:

    (Поставляется за отдельную плату)

    № Наименование
    1 Колпачок защитный Ф12 мм из нержавеющей стали
    2 Переходник для установки датчика в генератор влажности газа «Родник»
    3 Набор для юстировки
