Измерители относительной влажности и температуры (термогигрометры, психрометры)

Байкал-2ВМ (низкое давление) — гигрометр

Код товара: 23526
  • 24291-03
    Является модификацией Байкал-2ВМ

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      24291-03 до 09.07.2029

    • Производитель

      Ангарское ОКБА

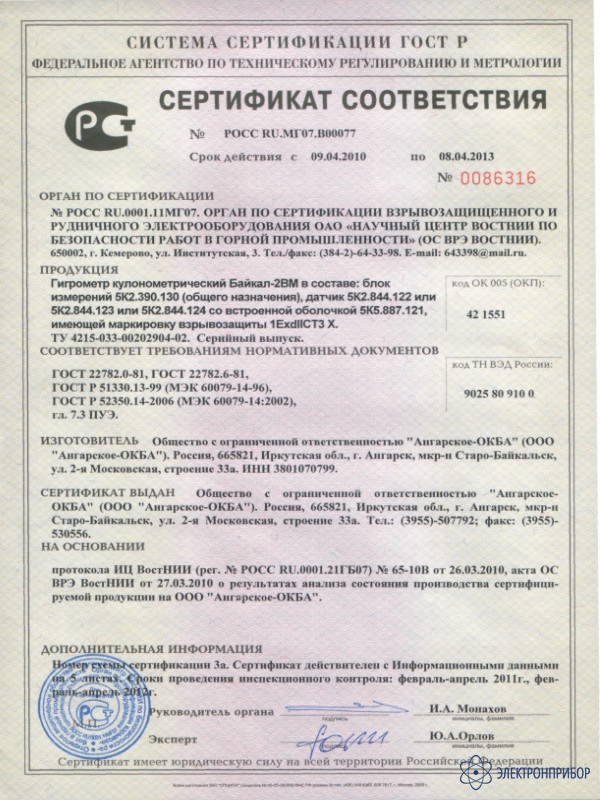

    Сертификаты

    Назначение гигрометра Байкал-2ВМ:

    Гигрометр Байкал-2ВМ предназначен для измерений объемной доли влаги в азоте, кислороде, водороде, углекислом газе, воздухе и их смесях, а также в инертных и других газах, не взаимодействующих с фосфорным ангидридом, и представляет собой стационарный прибор непрерывного действия. Принцип действия гигрометра основан на кулонометрическом методе измерения.

    Гигрометр Байкал-2ВМ используется в химической, нефтехимической промышленности, на предприятиях по производству полупроводников, микросхем, микроконтроллеров, полимерных материалов, легированных сталей, а также в атомной промышленности и наземных космических объектах.

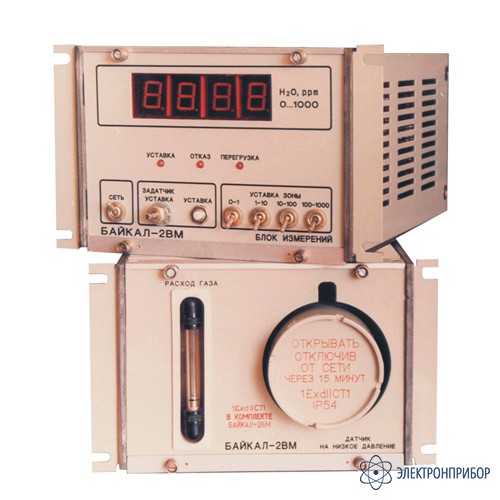

    Описание гигрометра Байкал-2ВМ:

    Гигрометр Байкал-2ВМ выпускается в 3-х исполнениях:

    Оболочка датчика гигрометра относится к взрывозащищенному оборудованию, имеет маркировку 1ExdIICT3, может устанавливаться во взрывоопасных зонах класса В-1а согласно ПУЭ. Блок измерений гигрометра должен устанавливаться только во взрывобезопасных помещениях.

    Особенности гигрометра Байкал-2ВМ:

    • Высокая точность и надежность;
    • Автоматический выбор диапазонов измерений;
    • Устройство сигнализации о неисправности чувствительного элемента;
    • Устройство задания и сигнализации о превышении в анализируемом газе заданного значения объемной доли влаги;
    • Возможность реализации альтернативной независимой поверки при отсутствии эталонов;
    • Возможность размещения блоков гигрометра друг от друга на расстоянии до 300 м.

  • Технические характеристики гигрометра Байкал-2ВМ (низкое давление):

    Параметр Байкал-2ВМ (высокое давление) Байкал-2ВМ (низкое давление) Байкал-2ВМ (разрежение)
    Датчик на высокое давление от 0,16 до 40 МПа
    (от 1,6 до 400,0 кгс/см2)    		 - -
    Датчик на низкое давление - от 0,03 до 0,16 МПа
    (от 0,3 до 1,6 кгс/см2)    		 -
    Датчик на разрежение - - от - 0,005 до + 0,03 МПа
    (от - 0,05 до + 0,30 кгс/см2)
    Диапазоны измерений объёмной доли влаги 0..1;
    1..10;
    10..100;
    100..1000 млн-1
    Основная приведённая погрешность:
    - для области измерений от 0 до 1 млн-1
    - для области измерений от 1 до 10 млн-1
    - для области измерений от 10 до 100 и от 100 до 1000 млн-1
    ± 10%
    ± 4%
    ± 2,5%
    Унифицированный выходной сигнал для каждого диапазона измерений 4 ... 20 мА или 0 ... 5 мА
    Расход анализируемого газа через гигрометр, не более 1000 см3/мин (регулируется)
    Температура анализируемого газа и окружающего воздуха +5…+50 °С
    Потребляемая мощность, не более 27 Вт
    Габаритные размеры:
    - датчик
    - блок измерений
    - побудитель расхода
    240 × 145 × 355 мм
    345 × 270 × 140 мм
    230 × 170 × 130 мм
    Масса:
    - датчик
    - блок измерений
    - побудитель расхода
    6 кг
    4 кг
    4 кг
    Средняя наработка на отказ, не менее 20000 ч
    Средний срок службы, не менее 8 лет

    * при заказе гигрометров серии Байкал с содержанием кислорода в анализируемом газе более 23%, цены на гигрометр увеличиваются независимо от исполнения на 20%

    ** при заказе должны быть указаны требуемый выходной сигнал (0…5 мА или 4…20 мА), состав анализируемого газа и давление газа на входе.

  • Комплект поставки Байкал-2ВМ (низкое давление)

    № Наименование Количество
    1 Блок измерения Байкал-2ВМ 1
    2 Датчик на низкое давление 1
    3 Устройство для измерения расхода газа УИРГ – 2А 1
    4 Комплект запасных частей:
    - Элемент чувствительный 1
    - Трубка 5К6.452.295-08 1
    - 20 % раствор ортофосфорной кислоты "ХЧ" ГОСТ 6552-80 в дистиллированной воде 80 мл (в колбе) 1
    - Трубка 5К8.626.222 1
    - Прокладка 5К8.683.289-01 6
    - Прокладка 5К8.684.856 1
    - Ниппель прижимной 3
    - Гайка накидная 1
    - Вставка плавкая ВП1-1-1А АГО 481.303 ТУ 3
    - Трубка 3.31 ТВ – 40.6 белая 1 сорт ГОС Т 19034-82, длина 0,05 м 1
    - Трубка ПВХ4 × 1,5 ТУ6-01-1196-79, длина 0,3 м 1
    5 Комплект монтажных частей:
    - Ключ 1
    - Вилка ОНЦ-РГ-09-4/18 В12 БР0.364.082 ТУ 1
    - Вилка ОНЦ-РГ-09-4/14 В12 БР0.364.082 ТУ 1
    - Вилка ОНЦ-РГ-09-10/22 В12 БР0.364.082 ТУ 1
    - Розетка ОНЦ-РГ-09-4/14-Р1 БР0.364.082 ТУ 1
    - Кабель "СЕТЬ" 1
    - Жгут № 1 1
    - Жгут № 2 1
    6 Руководство по эксплуатации 1
    7 Аттестат методики выполнения измерений расхода газа 1
    8 Методы регенерации чувствительных элементов. Типовые технологические процессы 1
    9 Сертификат соответствия 1
    10 Комплект электрических схем 1
