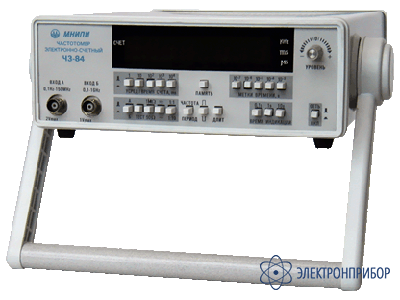

Ч3-84/2 — частотомер

Код товара: 35909

  • Назначение частотомера Ч3-84/2

    Частотомеры электронно-счетные Ч3-84/2 предназначены для измерения частоты синусоидальных и частоты следования импульсных сигналов, периода синусоидальных и периода следования импульсных сигналов, длительности импульсов. Отличаются высокой точностью измерений, широким диапазоном рабочих температур, низкой стоимостью.

    Особенности частотомера Ч3-84/2

    • 0,1 Гц...1 ГГц
    • Погрешность задания опорной частоты 10-6 за 12 месяцев
    • Уровень сигналов 20 мВ - 2 В (эфф.)
    • 8-ми разрядное табло
    • Диапазон рабочих температур от +5°С до +40°С

  • Технические характеристики частотомера Ч3-84/2

    Параметр Значение
    Вход "А"
    Вид измерений Частота, период, длительность
    Форма измеряемых сигналов Синусоидальная и импульсная любой полярности
    Уровень входных сигналов:
    Синусоидальных (эффективное значение)
    Импульсных
    0,02 В - 2 В
    0,05 - 2 В
    Диапазон измеряемых частот 0,1 Гц - 150 МГц
    Диапазон измеряемых периодов 0,1 мкс - 100 с (10 МГц - 0,01 Гц)
    Число усредняемых периодов (множитель периода) 1, 10, 102, 103, 104
    Период меток времени 10-7, 10-6, 10-5, 10-4, 10-3 с
    Диапазон измеряемых длительностей импульсов 1 мкс - 100 с
    Частота следования импульсов не более 500 кГц
    Входное сопротивление выборочно: (1±0,1) МОм / (50±2,5) Ом
    Входная ёмкость Не более 50 пФ
    Вход "Б"
    Вид измерений Частота
    Форма измеряемых сигналов Синусоидальная
    Уровень входных сигналов (0,03 - 1) В
    Диапазон измеряемых частот (100 - 1000) МГц
    Входное сопротивление (50±2,5) Ом
    Встроенный опорный генератор
    Относительная погрешность по частоте для частотомеров
    ±2,5*10-8 за 30 сут и ±5*10-6 за 12 месяцев
    Общие характеристики
    Формат индикации 8 разрядов
    Питание (220±22) В, (50±1) Гц
    Потребляемая мощность 20 В · А
    Габаритные размеры (HxWxD) 262х88х320 мм
    Масса 2,8 кг
    Условия эксплуатации:
    Рабочая температура
    группа 3 ГОСТ 22261-94
    +5°С...+40°Сдля Ч3-84

  • Комплект поставки Ч3-84/2

    Наименование Количество
    Частотомер Ч3-84/2 1
