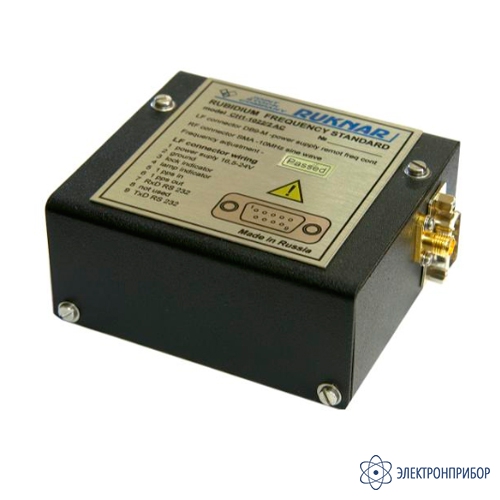

Ч1-1022 — стандарт частоты рубидиевый

Код товара: 47529
  • 67217-17

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      67217-17 до 05.04.2027

    • Производитель

      RUKNAR

    Сертификаты

    Назначение стандарта частоты рубидиевого Ч1-1022:

    Малогабаритный рубидиевый стандарт частоты Ч1-1022 предназначен для использования в качестве встраиваемого источника сигналов высокой стабильности в частотно-измерительных приборах и комплексах, теле-коммуникационных системах, системах навигации и связи. Разработан для мобильных применений с высокими требованиями к габаритам, массе и потребляемой мощности.

    Встроенный модуль «привязки» обеспечивает коррекцию частоты выходного сигнала по сигналу 1с внешней шкалы времени. Встроенный модуль синтезатора позволяет получать на выходе прибора синусоидальный сигнал заданной частоты в диапазоне от 100 Гц до 100 МГц.

  • Технические характеристики стандарта частоты рубидиевого Ч1-1022:

    Параметр Значение
    Номинальное значение частоты выходного сигнал 5 или 10 МГц
    от 100 Гц до 100 МГц (опция 04)
    Напряжение выходного сигнала на нагрузке 50 Ом, В, в пределах от 0,6 до 1,2
    Относительная погрешность по частоте при выпуске, отн. ед., в пределах ± 2·10-11
    Систематическое относительное изменение частоты за 1 мес., отн. ед., в пределах ± 4·10-11
    Относительная погрешность по частоте за 1 сут при работе прибора с опцией 03 в режиме автоматической корректировки частоты, отн. ед., в пределах ± 1·10-11
    Относительная погрешность воспроизведения частоты, отн. ед., не более 2·10-11
    Среднеквадратическое относительное двухвыборочное отклонение частоты, отн. ед., не более
    за 1 с
    за 10 с
    за 100 с
    за 1 сут
    3·10-11 (1·10-11 – опция 01)
    1·10-11 (3·10-12 – опция 01)
    3·10-12 (1·10-12 – опция 01)
    5·10-12
    Относительное изменение частоты в диапазоне рабочих температур отн. ед., в пределах
    от 0 до + 50 °C
    от - 40 до + 70 °C (опция 05)    		 ± 3·10-10
    ± 5·10-10
    Диапазон цифровой перестройки частоты выходного сигнала с шагом 1·10-12, отн. ед. ± 1·10-8
    Подавление второй гармоники в спектре выходного сигнала, дБ, не менее 30
    Спектральная плотность мощности фазовых шумов в одной боковой полосе спектра выходного сигнала, дБ/Гц, не более
    при отстройке от несущей
    на 1 Гц
    на 10 Гц
    на 85 Гц
    на 1 кГц
    на 10 кГц

    - 80
    - 90
    - 130
    - 140 (- 145 – опция 02)
    - 145 (- 150 – опция 02)
    Напряжение питания от сети постоянного тока, В от +16,5 до + 24
    Потребляемая мощность, Вт, не более 16
    Габаритные размеры (длина×ширина×высота), мм, не более 85 х 100 х 43
    Масса, кг, не более 0,6

  • Комплект поставки Ч1-1022

    № Наименование Количество
    1 Стандарт частоты рубидиевый Ч1-1022 1
