FS 725, FS-725

Частотомеры, стандарты частоты и компараторы

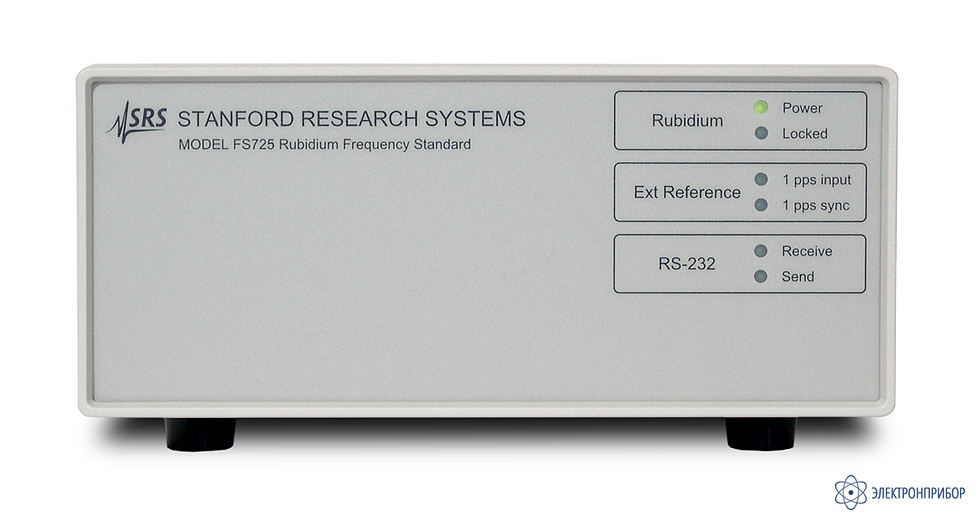

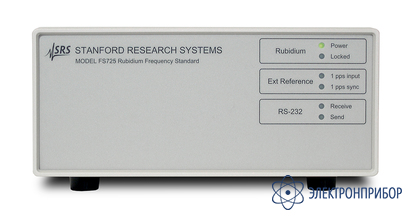

FS725 — рубидиевый стандарт частоты

Код товара: 22326
  • 31222-06

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      31222-06 до 21.03.2026

    • Производитель

      SRSYS, США

    Назначение рубидиевого стандарта частоты FS725:

    Рубидиевый стандарт частоты FS725: Рубидиевый опорный генератор; Выходы 5 и 10 МГц; Выход и вход 1 Гц для синхронизации от внешних стандартов и GPS/ГЛОНАСС; Погрешность частоты за 20 лет не более 5*10-9; Ультранизкие фазовые шумы (-130 дБн/Гц при отстройке 10 Гц); Интерфейс RS-232C, ПО для подстройки частоты; Опция: встроенный усилитель дополнительных выходов (до 22 выходов); Масса 3,6 кг.

    В настоящий момент в ассортименте предлагаемых компанией приборов Stanford Research Systems представлена рубидиевым стандартом частоты FS725. Прибор позиционируется как замена для таких стандартов частоты, как Ч1-83, СЧВ-74, Pendulum 6689, предлагая при этом более высокую функциональность.

    FS725, помимо стандартных выходов 5 и 10 МГц, оснащён также выходом 1 Гц и входом 1 ГГц для синхронизации по более точному стандарту или сигналам GPS / ГЛОНАСС. Для связи с ПК прибор оборудован интерфейсом RS-232C и комплектуется программным обеспечением для подстройки частоты.

  • Технические характеристики рубидиевого стандарта частоты FS725:

    Параметр Значения
    ПАРАМЕТРЫ ВЫХОДА
    Выходные частоты 5 и 10 МГц (синус), 1 Гц импульс длительностью 10 мкс
    Амплитуда 0,5 В ± 10% на нагрузке 50 Ом для частот 5 и 10 МГц
    2,5 В на нагрузке 50 Ом для частоты 1 Гц
    Фазовые шумы <-130 дБн/Гц (отстройка 10 Гц)
    <-130 дБн/Гц (отстройка 10 Гц)
    <-130 дБн/Гц (отстройка 10 Гц)
    <-130 дБн/Гц (отстройка 10 Гц)
    Гармонические искажения <-60 дБн
    Негармонические искажения <-100 дБн (в полосе 100 кГц)
    ПОГРЕШНОСТЬ
    Погрешность ±5x10-11 (при выпуске из производства)
    ±5x10-11 (за месяц)
    ±5x10-10 (за 1 год)
    ±5x10-9 (за 20 лет, типично)
    Кратковременная нестабильность <2×10-11 (за 1 с)
    <2×10-11 (за 1 с)
    <2×10-12 (за 100 с)
    Воспроизводимость от включения к включению ±5x10-11
    Диапазон подстройки ±2x10-9 (внешним постоянным напряжением от 0 до 5 В)
    ±5x10-7 (по RS-232)
    Время прогрева 7 минут до достижения погрешности 1×10-9
    ПАНЕЛИ УПРАВЛЕНИЯ
    Индикация передней панели Питание, захват частоты по рубидиевому источнику, 1 Гц вход и выход, работа по RS-232
    Разъемы на задней панели Подстройка частоты, вход 1 Гц, выход 10 МГц (2 штуки), выход 5 МГц, выход 1 Гц, RS-232, реле ошибки, захвата внутренней частоты и внешней синхронизации
    Дополнительные опциональные выходы Плата расширения: 4 выхода 10 МГц, 1 выход 5 МГц, 1 выход 1 Гц
    Возможна одновременная установка до 3-х плат расширения
    ОБЩИЕ ДАННЫЕ
    Условия применения Температура от +10 до +40 °C
    Напряжение питания 115 / 230 В; 50 / 60 Гц
    Габаритные размеры 216 х 89 х 330 мм
    Масса 3,6 кг

  • Комплект поставки FS725

    № Наименование Количество
    1. Стандарт частоты рубидиевый FS725 1
    2. Шнур питания 1
    3. Руководство по эксплуатации 1
    4. Программное обеспечение 1
