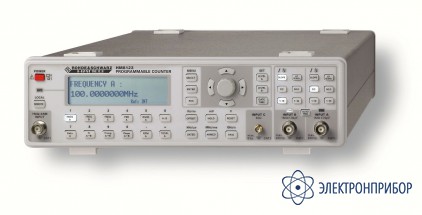

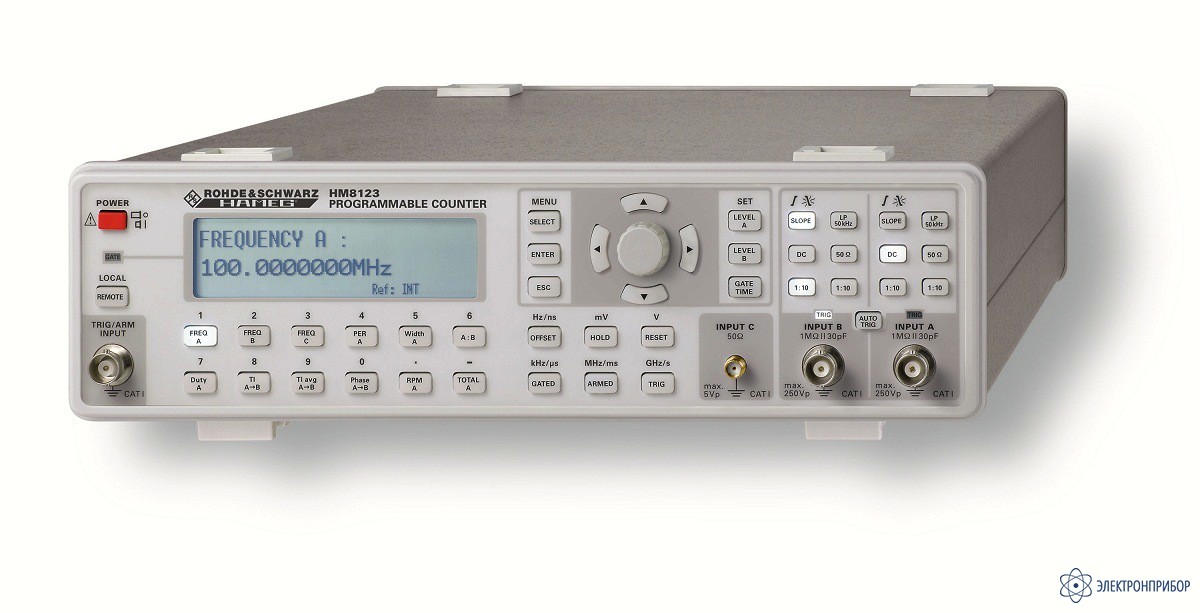

НМ8123 — программируемый частотомер (3 ГГц)
Код товара: 44544-
-
Гарантия
3 года
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
50578-12 до 30.05.2022
-
Производитель
Описание программируемого частотомера (3 ГГц) НМ8123:
Программируемый частотомер НМ8123 (НМ8123-Х)предназначен для автоматического измерения частоты и периода непрерывных электрических сигналов, частоты и периода пикового напряжения поступающего на вход, измерения длительности импульсов и временного интервала, измерения отношения частот, фазового сдвига между сигналами, счета числа импульсов частоты.
Частотомеры могут применяться для настройки, испытаний и калибровки различного рода приемопередающих трактов, фильтров, генераторов, для настройки систем связи и других устройств.
Частотомеры могут быть использованы в технике связи, измерительной технике, радиолокации, радионавигации, ядерной физике, полупроводниковой электронике, при разработке, производстве, эксплуатации и метрологическом обеспечении различных радиоэлектронных устройств.
Принцип действия основан на счетно-импульсном принципе, заключающемся в том, что счетный блок считает количество поступающих на его вход импульсов в течение определенного интервала времени. При измерении частоты счетный блок считает количество импульсов, сформированных из входного (измеряемого) сигнала, за время длительности стробимпульса. Длительность стробимпульса (время счета) в этом режиме задается опорными частотами.
При измерении периода счетный блок считает количество импульсов опорной частоты (частоты заполнения) за время длительности стробимпульса. Длительность стробимпульса при этом равна измеряемому периоду.
Повышенная точность измерений обеспечивается рубидиевым опорным генератором. Приборы имеют конструкцию настольного исполнения, снабжены ножками, позволяющими придать прибору наклонное рабочее положение для удобства визуального считывания результатов измерений.
Органы управления, индикации и присоединительные разъемы расположены на передней и задней панелях и снабжены соответствующими надписями.
-
-
Технические характеристики программируемого частотомера (3 ГГц) с термокомпенсированным кварцевым генератором (TCXO) НМ8123:
Параметр Значение Диапазон измеряемых частот 0,001 Гц – 3 ГГц
входы А, В: 0,001 Гц – 200 МГц сигналы синусоидальной и импульсной формы;
вход С: 100 МГц – 3 ГГц сигналы синусоидальной формыДиапазон измеряемых периодов 5 нс – 10,000 с Диапазон измерения временных интервалов 10 нс – 10,000 с
(вход А = старт; вход В = стоп)Длительность импульсов > 5 нс Входное сопротивление входы А, В: 1 МОм/50 Ом, входная емкость 30 пФ
вход С: 50 ОмЧувствительность входы А,В:
U скз = 25 мВ в диапазоне частот от 0,001 Гц до 80 МГц;
(U пик = 80 мВ для сигналов импульсной формы)
U скз = 65 мВ в диапазоне частот от 80 МГц до 200 МГц;
U скз = 50 мВ в диапазоне частот от 20 Гц до 80 МГц в режиме автозапуска;
вход С:
U скз = 30 мВ в диапазоне частот от 100 МГц до 1 ГГц;
U скз = 80 мВ в диапазоне частот от 1 ГГц до 3 ГГцМаксимальное входное напряжение входы А,В:
при 50 Ом: U скз = 5 В
при 1 МОм: U пост + пик = 250 В в диапазоне частот до 440 МГц; U скз = 8 В на 1 МГц;
вход С:
U пост + пик = 5 ВОтносительная погрешность измерения частоты сигналов,
не болееОпределяется по формуле:
где: d0 – относительная погрешность по частоте внутреннего кварцевого генератора или внешнего источника опорного сигнала;
d зап – относительная погрешность, обусловленная системой запуска;
t сч – установленное время счета прибора, с;
tр = 1,25 ×10 -8 – разрешающая способность измерения, с;
Uвх.шум – входной шум прибора, не более 100 мкВ;
Uпик-пик – пиковая амплитуда сигнала в точке запуска;
t- время нарастания сигнала в точке запуска, сОтносительная погрешность измерения периода сигналов,
не болееОпределяется по формуле:
Относительная погрешность измерения временных интервалов, не более
где: d0 – относительная погрешность по частоте внутреннего кварцевого генератора или внешнего источника опорного сигнала;
τр= 10 нс (0,1 пс – 10 нс – в режиме «усреднения») – разрешающая способность измерения;
τсист = 4 нс – систематическая погрешность;
d зап – относительная погрешность, обусловленная системой запуска;
Δτ – значение измеряемого временного интервала, сПараметры опорного кварцевого генератора - номинальная частота: 10 МГц;
- температурная стабильность:
для HM8123 (TCXO) ± 0,5 × 10-6
для HM8123-X (OCXO) ± 1,0 × 10-8
- старение:
для HM8123 (TCXO) <0,05 × 10-6 в день
для HM8123-X (OCXO) ≤ ± 1,0 × 10-9 в деньПитание прибора Напряжение питания поддерживает автоматически
от 105 до 253 В;
частота сети (55 ± 5) Гц;
потребляемая мощность 20 ВА, не болееГабаритные размеры (длина, ширина, высота), мм, не более 365 × 285 × 75 Масса, кг, не более 4,0 Рабочие условия применения:
- температура окружающей среды
- влажность
- атмосферное давлениеОт плюс 5 до плюс 40 °С;
от 5 до 80 %;
от 60 до 106 кПаНормальные условия применения:
- температура окружающей среды
- влажность
- атмосферное давлениеОт плюс 15 до плюс 25 °С;
от 40 до 80 %;
от 84 до 106 кПа -
Комплект поставки НМ8123
№ Наименование Количество 1 Программируемый частотомер (3 ГГц) с термокомпенсированным кварцевым генератором (TCXO) НМ8123 1 2 Кабель питания 1 3 Техническая документация 1 4 Интерфейс IEEE-488 (GPIB) (с гальванической развязкой) 1 5 Интерфейсный кабель (USB), 1,8 м 1 6 Интерфейсный кабель (последовательный), 1:1 1 7 Переходник BNC-штекерная 4 мм вилка 1 8 Набор аттенюаторов, 50 Ом 1 9 Измерительный кабель, 50 Ом, BNC/BNC, 0,5 м 1 10 Измерительный кабель, 50 Ом, BNC/BNC, 1 м 1 11 Комплект для монтажа в 19ʺ-стойку 1 12 Кабель GPIB, 2 м 1 -
