Частотомеры, стандарты частоты и компараторы

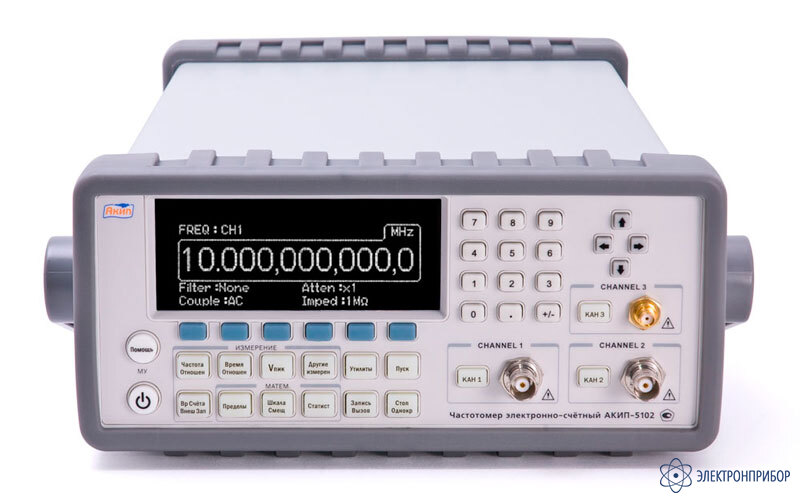

АКИП-5102 — частотомер электронно-счётный

Код товара: 23802
  • 2-3 дня
    57319-14

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      57319-14 до 20.02.2029

    • Производитель

      АКИП

    Сертификаты

    Особенности частотомера электронно-счётного АКИП-5102:

    • 3 канала: 1 и 2 канал с диапазоном частот 1 мГц … 400 МГц; 3 канал с диапазоном частот 375 Гц … 6 ГГц;
    • Измерение частоты и периода, пикового напряжения, счет импульсов, измерение временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, времени нарастания/спада импульсов;
    • Погрешность ОГ: ±1х10-6; опционально: ±5х10-8; ±5х10-10 (рубидиевый);
    • Статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО);
    • Автоматический допусковый контроль для частотных измерений;
    • Высокое разрешение: 12 разрядов при времени счета 1 с, разрешение 40 пс при измерении временных интервалов;
    • Память на 20 профилей настроек (запись/вызов), фильтр НЧ;
    • Программная калибровка;
    • Интерфейсы USB, LAN, GPIB (опция);
    • Совместим с протоколом LXI (web-сервер);
    • Отвечает стандарту LXI (класс C), реализован Web-интерфейс.

  • Технические характеристики частотомера АКИП-5102:

    Параметр Значения
    Каналы 1 и 2
    Диапазон частот DC: 1 мГц … 400 МГц;
    AC: 30 Гц … 400 МГц (1 МОм), 200 кГц … 400 МГц (50 Ом)
    Период 2,5 нс … 1000 с
    Допуск на ЧМ 25 %
    Чувствительность 20 мВскз … 5 В ac+dc (1 мГц – 225 МГц);
    30 мВскз … 5 В ac+dc (225 МГц – 400 МГц);
    40 мВскз … 5 В ac+dc (400 МГц – 450 МГц);
    80 мВпик-пик … 10 Впик-пик (длит. импульсов от 1,5 до 10 нс);
    50 мВпик-пик … 10 Впик-пик (длит. импульсов > 10 нс)
    Связь по входу DC или AC
    Входное сопротивление 1 МОм/ 50 Ом
    Входная емкость 24 пФ (ATTx1,1 МОм), 15 пФ (ATTx10,1 МОм)
    Фильтр НЧ До 100 кГц (-20 дБ для частот > 1 МГц)
    Входной уровень
    Защита по входу:
    50 Ом
    1 МОм
    12 Вскз (DC… 400 МГц)
    350 В dc+ас пиковое (0 … 100 кГц); 12 Вскз (100 кГц … 400 МГц)
    Аттенюатор ×10 – для режима измерения напряжения и триггера
    Канал 3
    Диапазон частот 375 МГц … 6 ГГц
    Входное сопротивление 50 МОм
    Чувствительность От -16 дБм до +15 дБм
    Связь по входу AC
    Защита по входу +25 дБм, до ±12 В dc
    Опорный генератор 10 МГц
    Тип ОГ Стандартный: ±1×10-6;
    Опция 101 (термостатированный ОГ): ±5 x 10-8;
    Опция FE-5680A (стандарт частоты рубидиевый): ±5 x 10-10
    Измерительные функции
    Временные интервалы (каналы 1 и 2) -0,5 нс … 105 с, разрешение 40 пс
    Длительность импульса (канал 1) 1,5 нс … 105 с, разрешение 40 пс
    Фазовый сдвиг (каналы 1, 2, 3)  -180° … +360°
    Время нарастания (канал 1) 2 нс … 105 с, разрешение 40 пс
    Коэффициент заполнения (канал 1) 0,000001 … 0,999999, длительность импульсов >1 нс
    Отношение частот Кан1 / Кан2, Кан1 / Кан3, Кан2 / Кан1, Кан3 / Кан1
    Счет импульсов (канал 1) 0 … 1015
    Пиковое напряжение -5,1 В … +5,1 В, разрешение 2,5 мВ
    Дисплей
    Разрешение по частоте 12 разрядов (время счета – секунда)
    Разрядность индикатора Максимально 12
    Общие данные
    Интерфейс USB, LAN, GPIB
    Память 20 профилей настроек (запись/вызов)
    Напряжение питания 100 / 240 В ±10 % (50 / 60 Гц); 100 В / 120 В ±10 % (400 Гц); 30 Вт
    Габаритные размеры 215 × 89 × 347 мм
    Масса 3,1 кг

  • Комплект поставки АКИП-5102

    № Наименование Количество
    1 Частотомер электронно-счётный АКИП-5102 1
    2 Шнур питания 1
    3 Кабель USB 1
    4 Инструкция по эксплуатации на CD 1
