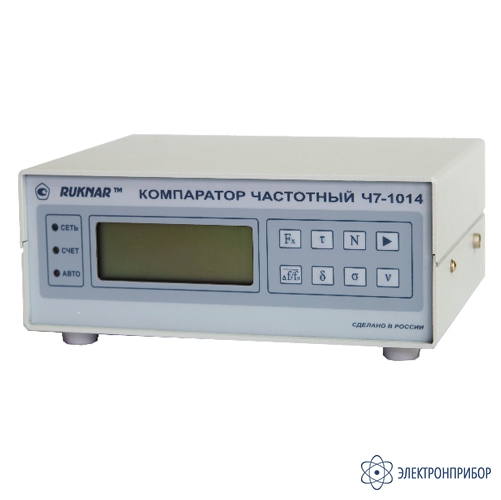

Ч7-1014 — компаратор частотный

Код товара: 47545
  • 40727-09

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      40727-09 до 03.07.2024

    • Производитель

      RUKNAR

    Назначение компаратора частотного Ч7-1014:

    Компаратор частотный Ч7-1014 предназначен для измерения относительной разности частот прецизионных кварцевых генераторов и рубидиевых стандартов частоты, вычисления их основных метрологических характеристик с отображением процесса и результатов измерений на экране встроенного дисплея или внешнего ПК, ноутбука, планшета. По желанию заказчика возможна поставка в комплекте с ноутбуком или с планшетным компьютером с уста-новленным программным обеспечением.

  • Технические характеристики компаратора частотного Ч7-1014:

    Параметр Значение
    Номинальное значение частоты опорного сигнала, 5; 10
    Номинальное значение частоты исследуемого сигнала, МГц 1; 5; 10
    Максимальное отклонение частоты входных сигналов от номинального значения, Гц, в пределах ± 1
    Напряжение входных сигналов на нагрузке 50 Ом, В, в пределах от 0,4 до 1,2
    Погрешность определения среднеквадратического относительного отклонения частоты для сигнала с частотой 10 МГц, отн. ед., не более
    за интервал времени измерения 1 с
    за интервал времени измерения 10 с
    за интервал времени измерения 100 с
    за интервал времени измерения 3600 с
    за интервал времени измерения 1 сут
    1·10-12
    5·10-13
    1·10-13
    5·10-14
    5·10-15
    Погрешность определения среднеквадратического относительного отклонения частоты для сигнала с частотой 5 МГц, отн. ед., не более
    за интервал времени измерения 1 с
    за интервал времени измерения 10 с
    за интервал времени измерения 100 с
    за интервал времени измерения 3600 с
    за интервал времени измерения 1 сут
    2·10-12
    5·10-13
    1·10-13
    5·10-14
    5·10-15
    Погрешность определения среднеквадратического относительного отклонения частоты для сигнала с частотой 1 МГц, отн. ед., не более
    за интервал времени измерения 1 с
    за интервал времени измерения 10 с
    за интервал времени измерения 100 с
    8·10-12
    2·10-12
    5·10-13
    Напряжение питания, В ~ 220 В; 50 Гц / + (22 - 30) В
    Потребляемая мощность, В·А, не более 30
    Габаритные размеры (длина×ширина×высота), мм, не более 150 х 200 х 80
    Масса, кг, не более 1,3

  • Комплект поставки Ч7-1014

    № Наименование Количество
    1 Компаратор частотный Ч7-1014 1
    2 Одиночный комплект ЗИП 1
    3 Комплект эксплуатационной документации 1
    4 Ящик укладочный 1
