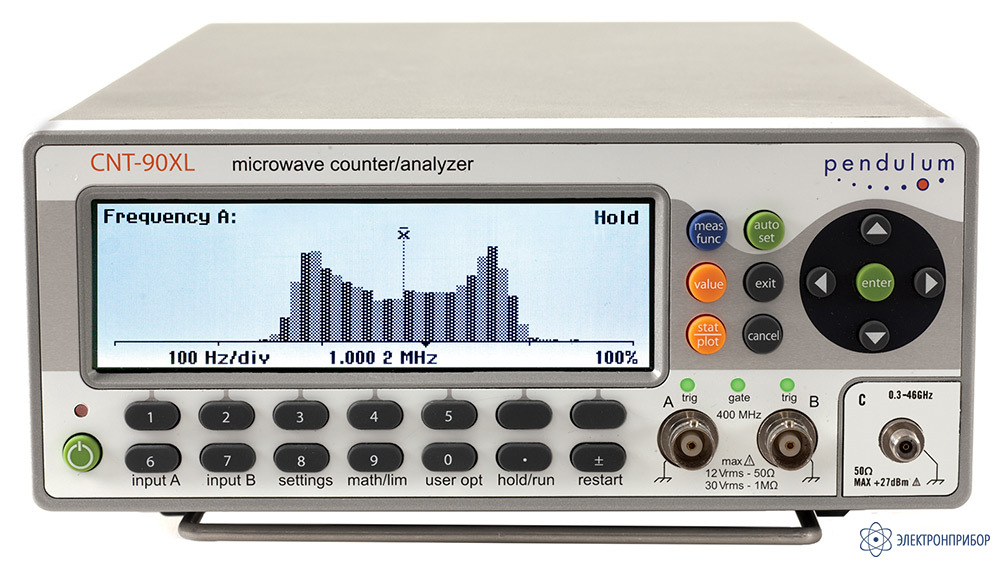

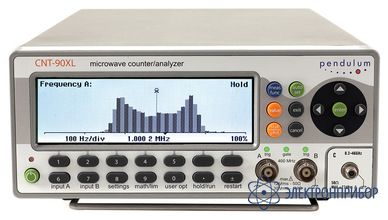

CNT-90XL (60 ГГц) частотомер
Код товара: 22294-
2-3 дня
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
70888-18 до 23.04.2028
-
Производитель
Сертификаты
Назначение частотомера CNT-90XL-60G:
Частотомеры CNT-90XL-60G предназначены для высокоточного измерения частоты, периода, фазы и рабочего цикла в задаваемых пользователем пределах, анализа времени и частоты в диапазоне до 60 ГГц, статистической обработки результатов измерений и выполнения математических операций с полученными данными. Наличие GPIB/USB интерфейса дает возможность подключать прибор к персональному компьютеру и с помощью программного обеспечения TimeView производить регистрацию, анализ и архивирование результатов измерений. Частотомеры данной серии имеют графический интерфейс и усовершенствованное управление измерениями.
Особенности частотомера CNT-90XL-60G :
- Частотный диапазон: 0,002 Гц … 60 ГГц
- 3 канала: А, В, С
- Измерения частоты непрерывных колебаний (НГ), ИМ сигналов, в том числе с внутриимпульсной линейной частотной модуляцией (ЛЧМ)
- Встроенный измеритель СВЧ мощности (канал С)
- Анализ параметров ИМ-сигналов (опция 28): длительность импульса от 30 нс, длительность в паузе от 100 нс, частота заполнения до 60 ГГц, пиковая мощность до +13 дБмВт
- Высокая скорость измерений: до 250 К в секунду
- Объем внутренней памяти: 750 К
- Высокое разрешение по частоте: 12 разрядов при времени измерения 1 с, от 100 пс при временных измерениях
- Статистика (сред, мин, макс, отн. значения, СКО), построение гистограмм и трендов, автоматический допусковый контроль для частотных измерений
- Режим анализа модуляций (в т.ч. ЧМ), с помощью ПО TimeView (опция 29/90)
- 14-разрядный дисплей с возможностью графической визуализации результатов измерений, разрешение 320×97 точек
- Погрешность опорного источника (в год): ±2×10-7 (OCXO), до ±1,5×10-8 (опция 40/90)
- Батарейное питание (опция 23/90)
- Интерфейсы USB и КОП
-
-
Технические характеристики частотомера CNT-90XL-60G:
Параметр Значение Тип опорного генератора Стандартный ОCXO (опция 19/90, 30/90, 40/90) Суммарная погрешность (20 °С – 26 °С) через 1 / 2 года после калибровки < 7x10-6/< 1,2x10-5 <2.4x10-7 / <4.6x10-7 (опция 19/90) <0.6x10-7 / <1.2x10-7 (опция 30/90) <1.8x10-8 /<3.5x10-8 (опция 40/90) Диапазон частот по входам A и B: 0,002 Гц - 300 МГц по входу С: 300 МГц - 27 ГГц Импеданс по входам A и B: 1 Мом/25 пФ или 50 Ом по входу C: 50 Ом номинал Измерение периода усредненного сигнала по входам А и B: 3,3 нс - 500 с по входу С: 37 пс – 3,3 нс Рабочая температура от 0 °С до +50 °С Параметры сети (при 25 °С) AC 90-265 В RMS, 45-440 Гц, (<40 Вт) Габаритные размеры 210 х 90 х 395 мм Вес 2,7 кг -
