PD194PQ 9S4T, PD 194 PQ 9 S 4 T, PD-194-PQ-9-S-4-T, PD194-PQ9S4T

Многофункциональные щитовые электроизмерительные приборы

PD194PQ-9B4T — многофункциональный измеритель (дополнительно 1 порт RS-485 (Modbus RTU))

Код товара: 47995
  • 61535-15
    Является модификацией PD194PQ-9ххх

    • Гарантия

      5 лет

    • Межповерочный интервал

      10 лет

    • Госреестр СИ РФ

      61535-15 до 09.09.2030

    • Производитель

      КС, Россия

    Сертификаты

    Назначение многофункционального измерителя (96х96) PD194PQ-9ххх:

    Многофункциональные цифровые электроизмерительные приборы PD194PQ-9ххх предназначены для измерения электрических параметров в сетях переменного тока с отображением результатов измерения в цифровой форме, передачи результатов измерения по цифровым интерфейсам, аналогового преобразования параметров электрической сети в унифицированные сигналы постоянного тока и напряжения.

    Приборы многофункциональные PD194PQ-9ххх изготавливаются в различных модификациях, которые отличаются составом дополнительных входов и выходов, точностью измерений, списком отображаемых на индикаторе измеренных величин:

    • PD194PQ-9K4T-00001 - базовая модификация прибора (измерение 31 параметра электросети, один порт связи RS-485);
    • PD194PQ-9K4T-002(3)01 - базовая модификация прибора + дополнительные опции: 3 аналоговых выхода (4-20 мА, 0-20 мА или 4-12-20 мА) или 2 аналоговых выхода (0-5 мА или ±5 мA);
    • PD194PQ-9S4T 10DI - базовая модификация прибора + дополнительные опции: 10 дискретных входов;
    • PD194PQ-9S4T 4DI 3DO - базовая модификация прибора + дополнительные опции: 4 дискретных входа и 3 релейных выхода;
    • PD194PQ-9B4T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 (Modbus RTU);
    • PD194PQ-9B4T 10DI - базовая модификация прибора + дополнительные опции: 1 порт RS-485 (Modbus RTU); 10 дискретных входов;
    • PD194PQ-9B4T 4DI 3DO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 (Modbus RTU); 4 дискретных входа и 3 релейных выхода.

    Особенности многофункционального измерителя (96х96) PD194PQ-9ххх:

    • Класс точности 0,2 или 0,5;
    • Цифровой интерфейс: в зависимости от модификации до двух портов RS-485 (протокол Modbus RTU или протокол ГОСТ Р МЭК 60870-5-101-2006), порт Ethernet (протокол ГОСТ Р МЭК 60870-5-104-2004 или Modbus TCP);
    • Аналоговые выходы: до четырех (в зависимости от модификации);
    • Релейные выходы: до трех (в зависимости от модификации);
    • Дискретные входы: до девяти (в зависимости от модификации);
    • Четыре кнопки на лицевой панели для просмотра на индикаторе измеряемых величин и настройки прибора (вход в меню настройки защищен паролем). Так же настройка возможна при помощи программы iPMS;
    • Сервисная программа iPMS для настройки и юстировки приборов, просмотра и накопления результатов измерений;
    • Настройка диапазона показаний прибора с учетом примененного на его входе измерительного трансформатора, шунта, добавочного сопротивления;
    • Переключаемая программно схема подключения приборов - 3 или 4-проводная;
    • Тип индикатора: 1 или 3-строчный светодиодный индикатор (высота цифры до 20 мм) у приборов щитового исполнения; 3-строчный ЖК-индикатор у приборов исполнения на DIN-рейку;
    • Визуальная индикация перегрузки;
    • Цвет светодиодного индикатора: красный, зеленый или желтый;
    • Степень защиты щитовых приборов по передней панели - IP66, по корпусу - IP40; степень защиты приборов исполнения на DIN-рейку - IP40;
    • Надежное крепление щитового прибора с помощью металлических скоб;
    • Климатические условия: рабочий диапазон температур - от -40°С до +70°С; относительная влажность - до 95% при 35°С;
    • Межповерочный интервал – 10 лет;
    • Гарантийный срок службы – 5 лет;
    • Средний срок службы - 30 лет;
    • Средняя наработка на отказ - 220 тыс. часов.

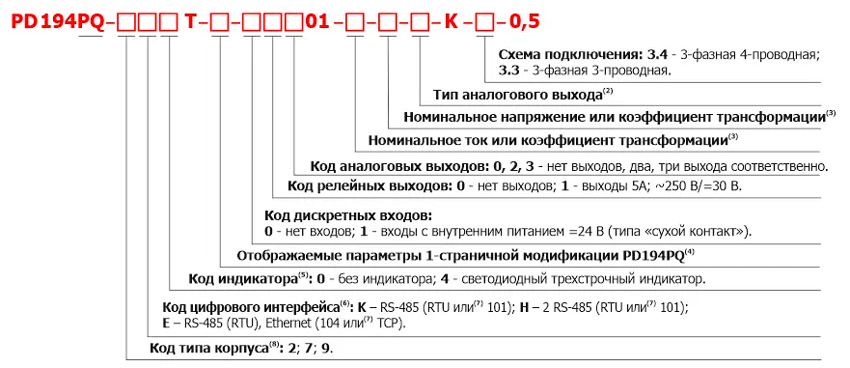

    Структура условного обозначения модификаций многофункциональных приборов PD194PQ:

    (1) Возможны модификации с иными параметрами. Такие модификации согласуются при заказе.
    (2) Указывается при наличии аналогового(-ых) выхода(-ов).
    (3) В случае подключения измерительных входов тока (напряжения) прибора к измеряемой цепи непосредственно, без измерительных трансформаторов тока (напряжения), указать номинальный ток, например 5А (номинальное напряжение, например, 380В).
    В случае подключения измерительных входов тока (напряжения) прибора к измеряемой цепи через измерительные трансформаторы тока (напряжения), указать коэффициент трансформации тока, например, 200А/5A (коэффициент трансформации напряжения, например, 110000В/100В). В числителе номинальный ток (напряжение) первичной цепи трансформатора, в знаменателе номинальный ток (напряжение) вторичной цепи трансформатора.
    Номинальное показание тока (напряжения) прибора (значение, указанное в числителе дроби) пользователь может изменять через меню настройки прибора, что позволяет настраивать прибор для работы с трансформаторами с разным номинальным током (напряжением) первичной цепи. В отличие от номинального показания тока (напряжения) номинальное значение входного тока (напряжения) прибора (значение, указанное в знаменателе дроби) изменению не подлежит.
    (4) Для щитовых приборов PD194PQ возможна одностраничная модификация. Для нее следует указать список отображаемых на индикаторе параметров, например: PQIА, (на индикаторе будут отображены параметры P, Q, IА,). В остальных случаях данное поле пропускается.
    (5) Щитовой прибор (корпус типа 2 и 9) снабжен светодиодным индикатором, прибор на DIN-рейку (корпус типа 7) производится без индикатора.
    (6) На рисунке использованы следующие условные обозначения протоколов: RTU - протокол Modbus RTU; 101 - протокол ГОСТ Р МЭК 60870-5-101-2006; ТСР - протокол Modbus TCP; 104 - ГОСТ Р МЭК 60870-5-104-2004.
    (7) Возможность программного переключения протокола в меню настройки по специальному заказу. Стандартное исполнение протокол Modbus RTU.
    (8) Корпус типа 2 щитовой прибор с передней панелью 120х120 мм, корпус типа 9 щитовой прибор с передней панелью 96х96 мм, в корпусе типа 7 - прибор на DIN-рейку.

    Пример оформления заказа

    Многофункциональный прибор PD194PQ-9К4T - 00201 - 100/5А - 110000/100В - 0...5мА - К - 3.4 - 0,5
    Многофункциональный прибор переменного тока щитовой в корпусе типа 9 (передняя панель 96х96 мм) с номинальным входным током 5 А, трансформация по току 100/5, номинальным линейным напряжением 100 В (фазным 100/√3 В), трансформация по напряжению 110000/100, двумя аналоговыми выходами 0-5 мА и портом RS-485 (протокол Modbus RTU), питание ~/=80...270 В, цвет индикатора красный, схема подключения 3-фазная 4-проводная, погрешность измерения тока и напряжения 0,5%.

  • Технические характеристики многофункционального измерителя (96х96) PD194PQ-9ххх:

    Параметр Значение
    Номинальное значение силы тока Iн, А (1) 0,5; 1; 2; 2,5; 5
    Номинальное значение линейного Uнл (фазного Uнф) напряжения, В (1) 100 (100/√3); 220 (220/√3); 380 (380/√3); 660 (660/√3) (2)
    Частота тока и напряжения, Гц от 45 до 55 (3)
    Допустимая перегрузка на измерительных входах напряжения 2⋅Uн
    Допустимая перегрузка на измерительных входах тока 2⋅Iн; кратковременная - по табл.2
    Период обновления результатов измерений в регистрах прибора, доступных для чтения через цифровые порты, сек 0,2; 0,5 (4)
    Напряжение питания, В (1) ~80...270 В 45...55 Гц или =80...270=
    =19...50
    Мощность, потребляемая от источника питания, не более, ВА 5
    Сопротивление измерительного входа тока, мОм, не более 20
    Сопротивление измерительного входа напряжения, МОм, не менее 1
    Схема подключения каналов измерения напряжения 3-фазная 3-проводная или 3-фазная 4-проводная (5)
    Аналоговые выходы: (6)
    - тока, мА
    - напряжения, В
    4-20, 4-12-20, 0-20, 0-5, ±5 мА
    0-5, 1-5 или 0-10
    Порт RS-485 протокол Modbus RTU или ГОСТ Р МЭК 60870-5-101-2006 (7),
    скорость от 2400 до 19200 (8) бит/с для щитового прибора,
    скорость от 2400 до 57600 (8) бит/с для прибора на DIN-рейку
    Порт Ethernet 100Ваѕе-Т, протокол ГОСТ Р МЭК 60870-5-104 или Modbus TCP
    Дискретные входы контроль состояния «сухого контакта», напряжение разомкнутого входа 24 В, ток замкнутого входа 4 мА
    Релейные выходы 5 А, ~250 В/=30 В
    Габаритные размеры передней панели (ширина х высота), мм 96x96
    Габаритная длина, мм:
    - модификация: до 1 RS-485, нет AO (аналоговые выходы), DI (дискретные выходы) и DO (релейные выходы)
    - отсальные модификации
    95

    113
    Масса, кг, не более 0,5

    Примечание:
    (1) Выбирается при заказе.
    (2) Исполнение с номинальным напряжением 660 (660/√3) В не имеет 3-проводной схемы подключения.
    (3) По заказу производится прибор серии Т с периодом обновления результатов измерений в регистрах прибора равным (5) 0,1 секунды. В этом случае частота тока и напряжения на входе прибора должна быть в диапазоне от 48 до 52 Гц.
    (4) Опции меню. По заказу производится прибор с опциями 0,1; 0,2 и 0,5 секунды.
    (5) Модификация с основной погрешностью измерения токов и напряжений не более 0,5% допускает подключение как по 3-проводной, так и по 4-проводной схеме. Для модификаций с основной погрешностью измерения токов и напряжений не более 0,2% схема подключения фиксирована (выбирается при заказе).
    (6) В случае аналоговых выходов типа 4-20 мА, 4-12-20 мА, 0-20 мА, 0-5 В, 1-5 В, 0-10 В выходов три. В случае аналоговых выходов типа 0-5 мА, ±5 мА выходов два.
    (7) В зависимости от модификации.
    (8) По заказу может быть установлен порт со скоростью передачи до 115200 бит/с.

    Допустимые кратковременные перегрузки на измерительных входах тока:

    Кратность тока относительно Iн Число перегрузок Длительность каждой перегрузки, с Интервал между двумя перегрузками, с
    7 2 15 60
    10 5 3 2,5

  • Комплект поставки PD194PQ-9B4T

    № Наименование Количество
    1 Многофункциональный измеритель PD194PQ-9B4T 1
    2 Краткое руководство по эксплуатации 1
    3 Компакт-диск с руководством по эксплуатации прибора, программой iPMS, руководством пользователя программой iPMS, свидетельством об утверждении типа, описанием типа на прибор 1
    4 Паспорт 1
    5 Коробка упаковочная 1
