КСМ-М3 — прибор многоточечного мониторинга электроэнергии

Код товара: 82160
  • 94630-25

    • Межповерочный интервал

      4 года

    • Госреестр СИ РФ

      94630-25 до 13.02.2030

    • Производитель

      КС, Россия

    Сертификаты

    Описание прибора многоточечного мониторинга электроэнергии КСМ-М3:

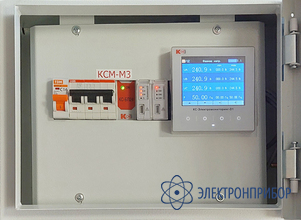

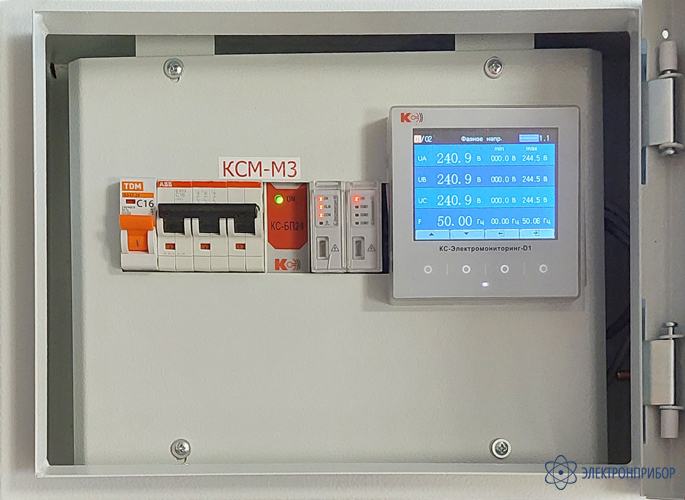

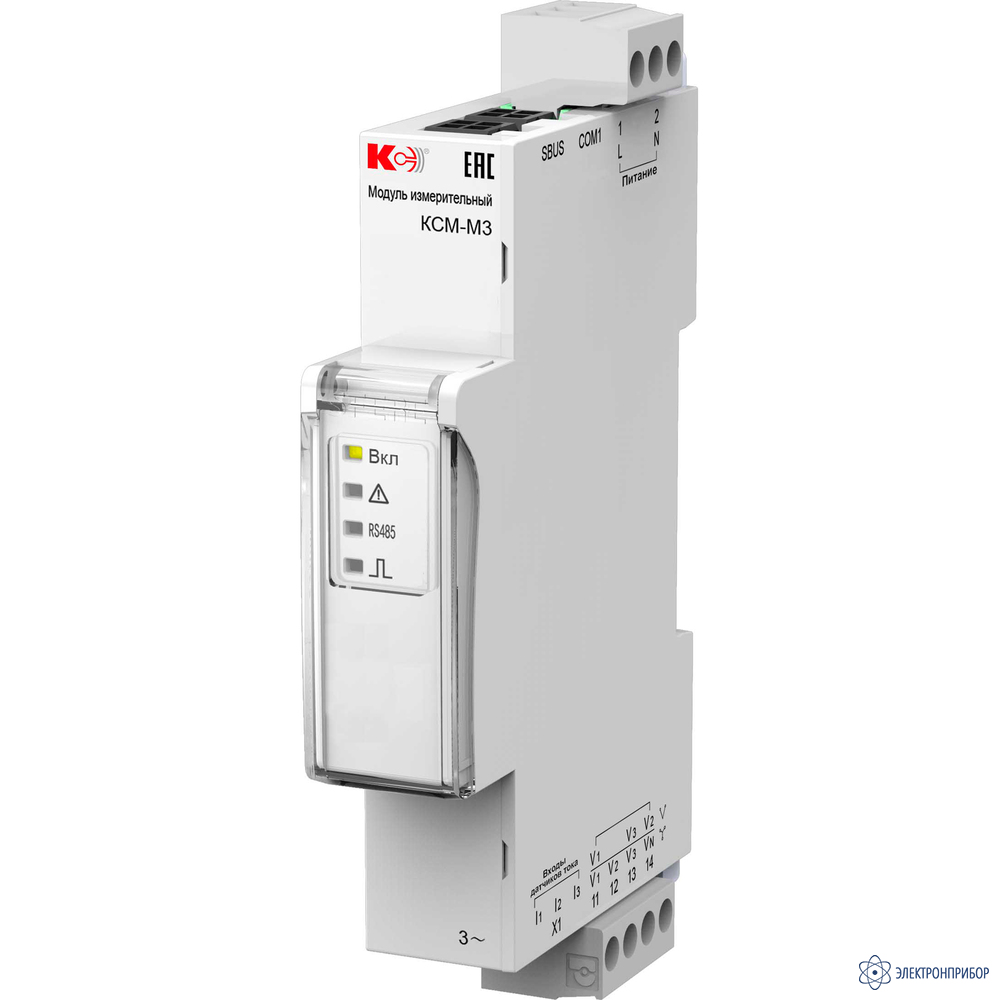

    Прибор многоточечного мониторинга электроэнергии КСМ-М3 имеет модификации с измерительными модулями без индикатора, есть возможность использования жидкокристаллического дисплея, предназначенного для просмотра данных измерений и настройки.

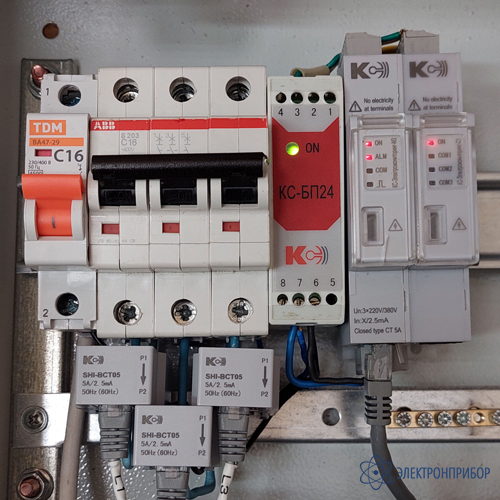

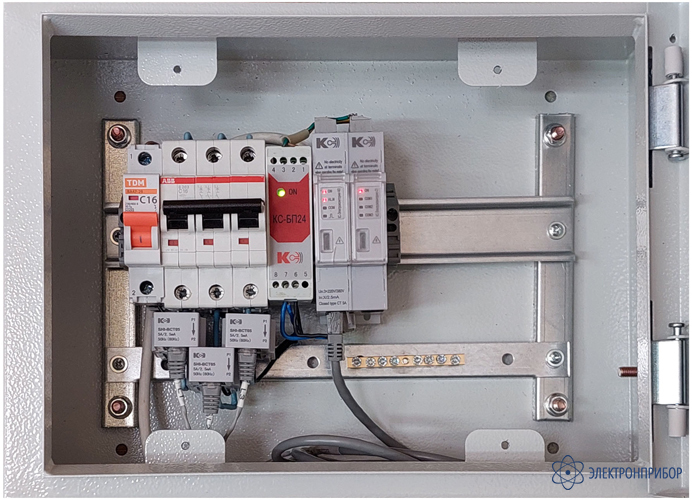

    Приборы позволяют подключать до 32 трехфазных точек или до 96 однофазных точек измерения (присоединений). Дополнительные функции обеспечиваются присоединением вспомогательных модулей.

    Особенности прибора многоточечного мониторинга электроэнергии КСМ-М3:

    • измеряет напряжение, ток, мощность, частоту, энергию и гармоники в трехфазной сети;
    • имеет 1 интерфейс RS-485, оптический импульсный выход, к модулю подключаются внешние датчики тока;
    • каждый модуль может быть укомплектован одним модулем функций;
    • погрешность измерения: приведенная тока, напряжения, мощности, активной энергии ±0,5 %; реактивной мощности ±1,5 %; коэффициента мощности ±0,5 %; абсолютная частота ±0,01 %.

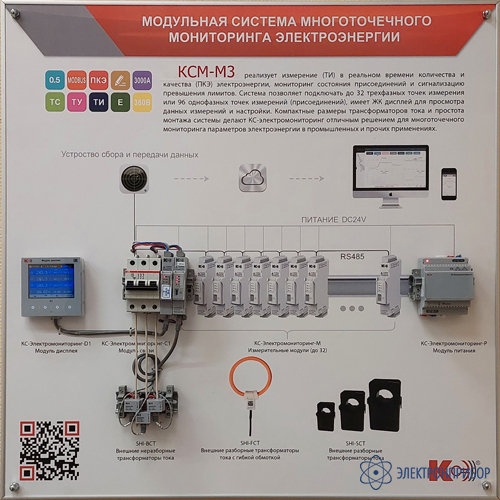

    Описание дополнительных модулей прибора многоточечного мониторинга электроэнергии КСМ-М3:

    Модуль дисплея D1

    Показывает измеряемые параметры и используется для настройки измерительных модулей, тип – ЖК, поставляется в комплекте с соединительным кабелем RJ12-1.

    Модуль питания P

    Обеспечивает питание 24 В для модуля связи С14 и измерительного модуля КСМ-М3.

    Модуль связи C14

    Содержит 3 цифровых интерфейса RS-485 (COM1) с протоколом связи Modbus-RTU для подключения к модулю измерительному КСМ-МЗ, к компьютеру верхнего уровня и к модулю дисплея D1.

    Модуль функций М13

    Имеет 4 входа для измерения температуры и соединяется с модулем измерительным КСМ-МЗ с помощью цифрового интерфейса RS-485 (SBUS) с протоколом связи Modbus-RTU.

    Модуль функций М14

    Имеет 4 входа для измерения температуры, 3 дискретных входа и соединяется с модулем измерительным КСМ-МЗ с помощью цифрового интерфейса RS-485 (SBUS) с протоколом связи Modbus-RTU.

    Модуль функций М15

    меет 4 входа для измерения температуры, 3 входа для измерения утечки тока и соединяется с модулем измерительным КСМ-МЗ с помощью цифрового интерфейса RS-485 (SBUS) с протоколом связи Modbus-RTU.

    Модуль функций М16

    Имеет 3 дискретных входа и соединяется с модулем измерительным КСМ-МЗ с помощью цифрового интерфейса RS-485 (SBUS) с протоколом связи Modbus-RTU.

    Модуль функций М17

    Имеет 4 входа для измерения температуры, 3 релейных выхода и соединяется с модулем измерительным КСМ-МЗ с помощью цифрового интерфейса RS-485 (SBUS) с протоколом связи Modbus-RTU.

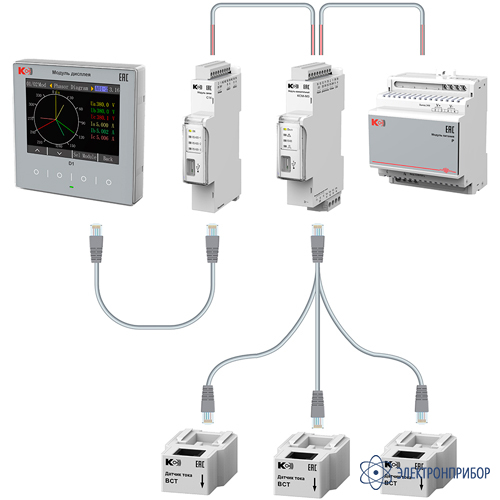

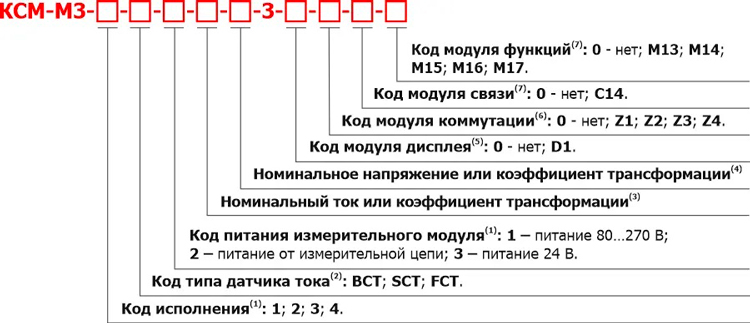

    Структура условного обозначения модификаций прибора многоточечного мониторинга электроэнергии КСМ-М3:

  • Технические характеристики прибора многоточечного мониторинга электроэнергии КСМ-М3:

    Параметр Значение
    Параметры окружающей среды
    Рабочие условия измерений температура окружающего воздуха, °C от -20 до +70
    относительная влажность воздуха, % 95 при +35
    Условия эксплуатации
    Высота над уровнем моря, не более, м 2500
    Защита от вредных воздействий без агрессивных газов
    Сопротивление изоляции не менее, МОм измерительные цепи, питание, выходные клеммы, 100
    Напряжение пробоя изоляции не менее, кВ между входом и напряжением питания, между входом и выходом, между напряжением питания и выходом, 2
    Механическая устойчивость и прочность
    Прочность при транспортировании согласно ГОСТ 22261-94, п. 4.9.9, п. 7.34
    Устойчивость к синусоидальной вибрации группа механического исполнения М13 согласно ГОСТ 17516.1-90, п.2
    Устойчивость к землетрясению до 8 баллов по шкале MSK-64 по ГОСТ 17516.1-90, приложение 6, для группы M13, Для встроенных элементов, уровень установки 0-10 м над нулевой отметкой
    Электромагнитная совместимость
    Электромагнитная совместимость (помехоустойчивость и помехоэмиссия) соответствует ГОСТ Р МЭК 61326-1-2014
    Надежность
    Средняя наработка на отказ, тысяч ч 50000
    Средний срок службы, лет 10
    Межповерочный интервал, лет 4
    Параметры электрического питания
    Диапазон напряжения питания, В = 24 ± 20 %, ~ 80 ... 270, от измерительной цепи(1)
    Частота переменного тока, Гц 46-65
    Мощность, потребляемая от источника питания не более, ВА 5
    Напряжение пробоя не менее, кВ 2
    Входы напряжения
    Разрешающая способность, В 0,1
    Сопротивление измерительного входа напряжения не менее, МОм 1,7 / фаза
    Перегрузка, % постоянная: 120
    Частота входного сигнала, Гц 45-55
    Входы тока
    Номинальное значение в зависимости от типа датчика тока
    Релейные выходы(2)
    Тип твердотельное реле
    Параметры ~ 0,12 А / 280 В; =0,12 А / 400 В
    Испытательное напряжение изоляции, кВ 5
    Время срабатывания 2 мс максимально
    Время отпускания 1 мс максимально
    Импульсный выход счетчика, tимп 80 мс ± 20 %
    Частота следования импульсов, не более, Гц 10
    Дискретные входы(3)
    Чувствительность питание = 12 В, замкнуто ≤ 10 кОм, разомкнуто ≥ 15 кОм
    Испытательное напряжение изоляции, кВ 4
    Период опроса, мс 1
    Постоянная времени фильтра, мс 30
    Коммуникационный интерфейс SBUS(4)
    Интерфейс связи осуществляет соединение с модулями М13, М14, М15, М16, М17
    Тип интерфейса RS-485
    Скорость обмена не более, бит/сек 38400
    Протокол связи Modbus-RTU
    Напряжение пробоя иоляции, В ~ 4000
    Длительность, с 60
    Коммуникационный интерфейс COM1
    Вид интерфейса тип 1 (применяется стандартный провод L2 с клшеммами)(5)
    тип 2 (применяется провод RJ12-1)(6)
    Тип интерфейса RS-485
    Скорость обмена не более, бит/сек 9600
    Протокол связи Modbus-RTU
    Напряжение пробоя изоляции, В ~ 2000
    Длительность, с 60
    (1) - в зависимости от модификации измерительного модуля.
    (2) - для модификаций КСМ-М3-1, КСМ-М3-4.
    (3) - для модификаций КСМ-М3-1.
    (4) - для модификаций КСМ-М3-2, КСМ-М3-3, КСМ-М3-4.
    (5) - для модификаций КСМ-М3-1, КСМ-М3-2.
    (6) - для модификаций КСМ-М3-3, КСМ-М3-4.

  • Комплект поставки КСМ-М3

    № Наименование Количество
