КСММ2, КСМ М2

Многофункциональные щитовые электроизмерительные приборы

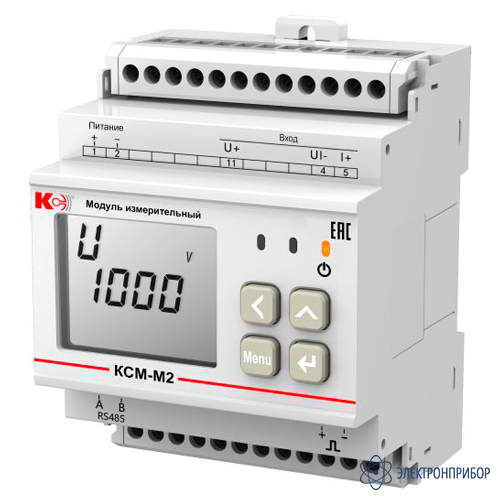

КСМ-М2 — прибор многоточечного мониторинга электроэнергии

Код товара: 82156
  • 94630-25

    • Межповерочный интервал

      4 года

    • Госреестр СИ РФ

      94630-25 до 13.02.2030

    • Производитель

      КС, Россия

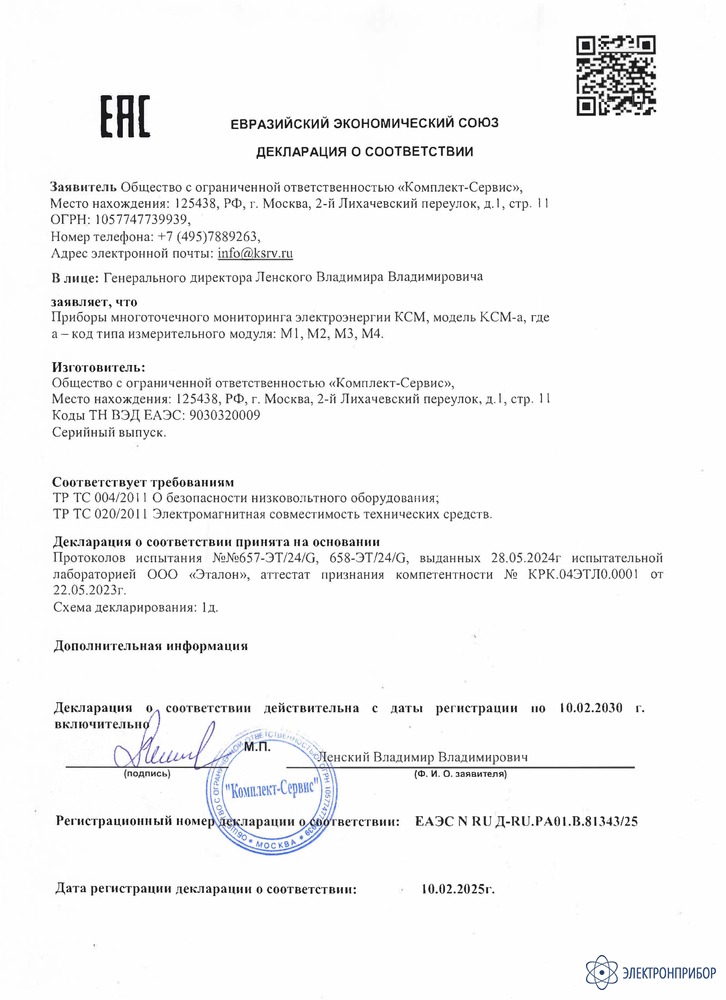

    Сертификаты

    Описание прибора многоточечного мониторинга электроэнергии КСМ-М2:

    Приборы многоточечного мониторинга КСМ-М2 имеют ЖК-индикатор, что дает возможность настройки и просмотра результатов измерений с помощью кнопок управления на лицевой панели через систему меню.

    Предназначены для работы в электрических сетях постоянного тока. Подключаются с использованием внешнего шунта с номинальным напряжением 75 мВ.

    Особенности прибора многоточечного мониторинга электроэнергии КСМ-М2:

    • измеряет напряжение, ток, мощность, энергии постоянного тока;
    • имеет импульсный выход и 1 интерфейс RS-485 в трехфазной сети;
    • погрешность измерения: приведенная тока, напряжения, мощности ±0,5 %; реактивной мощности ±2 %; активной энергии в обоих направлениях ±1 %.

  • Технические характеристики прибора многоточечного мониторинга электроэнергии КСМ-М2:

    Параметр Значение
    Параметры окружающей среды
    Рабочие условия измерений температура окружающего воздуха, °C от -20 до +70
    относительная влажность воздуха, % 95 при +35
    Надежность
    Средняя наработка на отказ, тысяч ч 70000
    Средний срок службы, лет 10
    Межповерочный интервал, лет 4
    Параметры электрического питания
    Напряжение переменного и постоянного тока, В от 80 до 270
    Частота переменного тока, Гц 46-65
    Мощность, потребляемая от источника питания не более, ВА 5
    Напряжение пробоя не менее, кВ 2
    Входы напряжения
    Диапазон, В 0 - 1000
    Разрешающая способность, В 0,1
    Сопротивление измерительного входа напряжения не менее, МОм 1,7 / фаза
    Перегрузка, % постоянная: 120
    Частота входного сигнала, Гц 45-55
    Входы тока
    Номинальное значение в зависимости от типа датчика тока (приложение 1), 5 А(2)
    Импульсные выходы
    Ширина импульсов, мс 80 ± 20 %
    Максимальное напряжение, В 35
    Максимальный ток, мА 10
    Частота импульсов не более, Гц 10
    Коммуникационный интерфейс
    Тип интерфейса RS-485
    Скорость обмена не более, бит/сек 38400
    Протокол связи Modbus-RTU
    Напряжение пробоя изоляции, В ~2000
    Длительность, с 60

  • Комплект поставки КСМ-М2

    № Наименование Количество
    1 Прибор многоточечного мониторинга электроэнергии КСМ-М2 1
