КС-96-М, КС 96 М

Многофункциональные щитовые электроизмерительные приборы

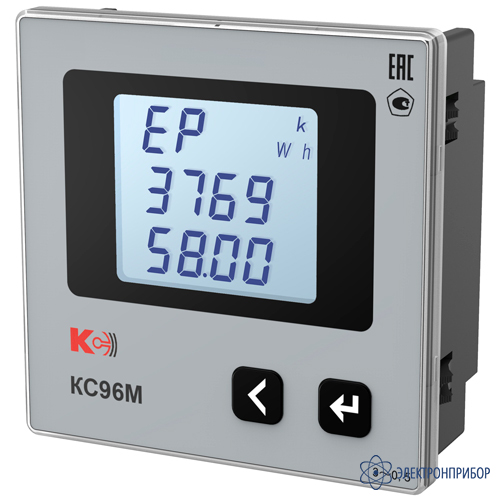

КС96М-К3 — многофункциональный электроизмерительный прибор 1RS-485/2DI/2DO (лицевая панель 96х96 мм)

Код товара: 82120
  • 75974-19

    • Гарантия

      2 года

    • Межповерочный интервал

      10 лет

    • Госреестр СИ РФ

      75974-19 до 22.08.2029

    • Производитель

      КС, Россия

    Сертификаты

    Назначение многофункционального электроизмерительного прибора 1RS-485/2DI/2DO (лицевая панель 96х96 мм) КС96М-К3:

    Многофункциональные приборы серии КС предназначены для измерения целого комплекса параметров трехпроводных и четырехпроводных электрических сетей трехфазного тока, с отображением результатов измерения в цифровой форме и передачи результатов измерения по цифровому интерфейсу.

    Структура условного обозначения приборов серии КС:

  • Технические характеристики многофункционального электроизмерительного прибора 1RS-485/2DI/2DO (лицевая панель 96х96 мм) КС96М-К3:

    Параметр Значение
    Номинальный фазный ток, Iном, А(1) для приборов трансформаторного включения 1; 5
    для приборов прямого включения 1; 2; 3; 4; 5
    Номинальное напряжение, Uном, В для приборов трансформаторного включения 100/√3; 100
    для приборов прямого включения 50; 100; 150; 250; 400; 500
    для трехфазных приборов прямого включения 100/√3; 100; 220/√3; 220; 380/√3; 380; 660/√3; 660
    Частота тока и напряжения, Гц от 45 до 55
    Погрешность измерения I, U, P, Q, S, % ±0,5
    cos φ, % ±1
    F, Гц ±0,01
    Напряжение питания, В ~80 - 270, 50 Гц или = 19 - 50
    Мощность, потребляемая от источника питания, не более, ВА 5
    Сопротивление измерительного входа тока, не более, мОм 20
    Сопротивление измерительного входа напряжения, не менее, МОм 1
    Схема подключения каналов измерения напряжения(2) 3-фазная 3-проводная, 3-фазная 4-проводная
    Порт RS-485 протокол Modbus RTU
    Импульсные выходы счета активной и реактивной энергии ширина импульсов 80 мс ± 20 %
    Дискретные входы =15 В
    Релейные выходы 5 А, ~250 В / =30 В
    Степень защиты передняя панель IP65, корпус IP20
    Средний срок службы 20 лет
    Межповерочный интервал 10
    (1) - выбирается при заказе;
    (2) - указывается для трёхфазных модификаций.

    Измеряемые величины приборов серии КС:

    Параметр Модификация прибора
    КС72А КС96А КС72В КС96B КС72М КС96М
    Сила переменного тока + + - - + +
    Напряжение переменного тока - - + + + +
    Частота переменного тока + + + + + +
    Коэффициент мощности - - - - + +
    Активная, реактивная, полная мощность - - - - + +
    Активная, реактивная энергия прямого и обратного направлений - - - - + +
    Реактивная энергия в четырех квадрантах - - - - - +
    Чередование фаз - - - - - +
    Суммарный коэффициент нелинейных искажений (TND) - - - - - +
    Коэффициенты n-ых гармонических составляющих напряжения и силы тока - - - - - +

  • Комплект поставки КС96М-К3

    № Наименование Количество
    1 Многофункциональный электроизмерительный прибор 1RS-485/2DI/2DO (лицевая панель 96х96 мм) КС96М-К3 1
    2 Руководство по эксплуатации 1
    3 Паспорт 1
    4 Методика поверки 1
    5 Упаковочная коробка 1

  • Файлы для КС96М-К3

Файлы для КС96М-К3
