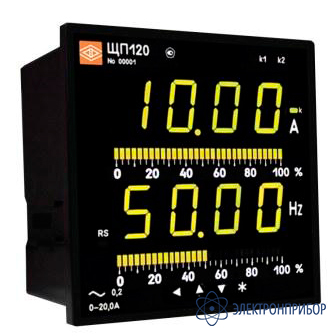

ЩП 120, ЩП-120

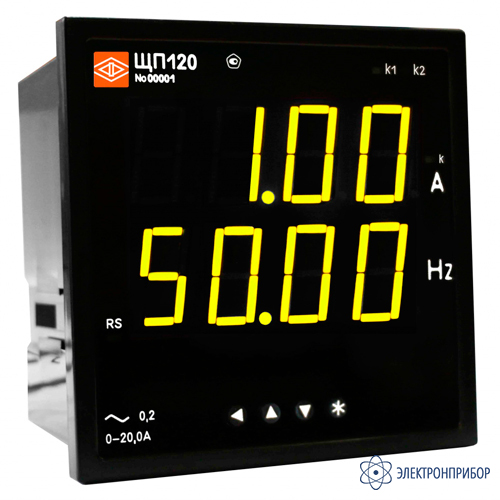

ЩП120 — прибор щитовой цифровой электроизмерительный

Код товара: 75456
    • Гарантия

      60 месяцев

    • Межповерочный интервал

      120 месяцев

    • Госреестр СИ РФ

      68259-17 до 07.08.2027

    Назначение прибора щитового цифрового электроизмерительного ЩП120:

    Приборы ЩП120, ЩП96, ЩП72, ЩП02 предназначены для измерения и преобразования действующего значения силы тока, напряжения и частоты в однофазных электрических сетях и других цепях переменного тока в выходные унифицированные сигналы постоянного тока и передачи измеренных значений через последовательный цифровой интерфейс RS485. Приборы могут применяться в трехфазных электрических сетях для измерения и преобразования параметров одной фазы.

    Дополнительные возможности в сравнении с предыдущей серией приборов ЩП120П, ЩП96ПЩП72ПЩП02П:

    • изменен дизайн лицевой панели для контрастного отображения данных;
    • увеличен размер индикаторов (для ЩП120 с красным, зеленым, желтым индикатором);
    • добавлена цветная комбинированная индикация, горизонтальная барграфическая шкала;
    • увеличен межповерочный интервал с 6 до 10 лет;
    • наличие «бюджетной» версии прибора без интерфейса RS485;
    • контроль качества электроэнергии.

    Исполнения:

    • общепромышленное;
    • для эксплуатации на АЭС (класс безопасности - 4 по НП-001-2015);
    • для эксплуатации на морских судах (ОМ2).

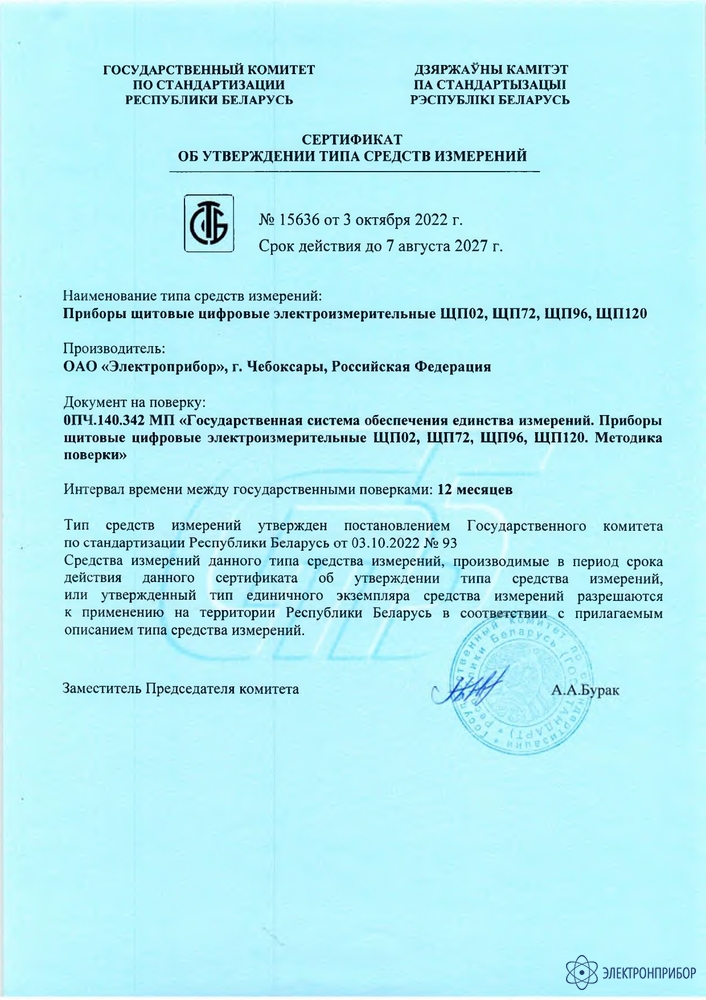

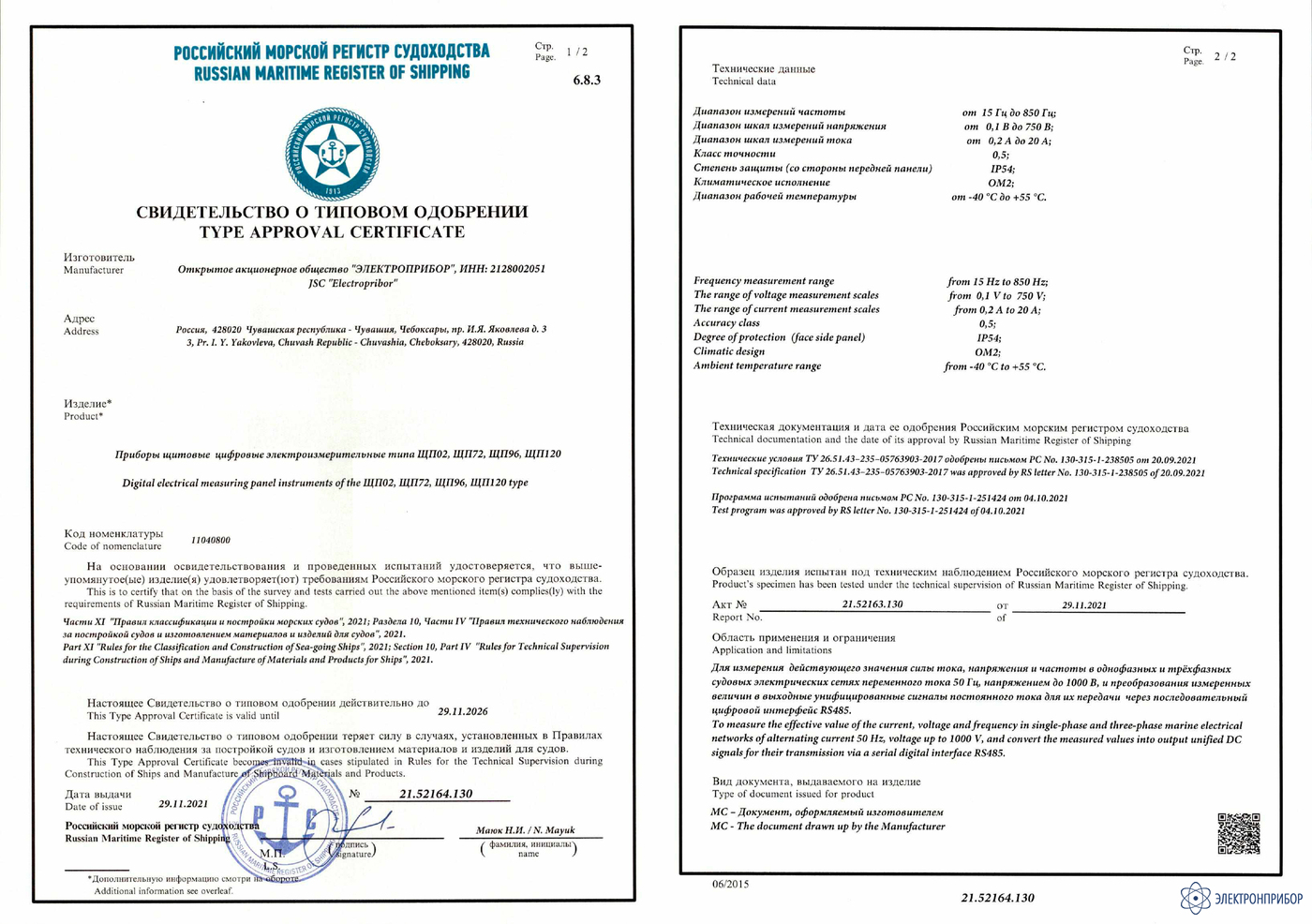

    Приборы ЩП120ЩП96ЩП72ЩП02 имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).

    ЩП120, ЩП96, ЩП72, ЩП02 внесены в Реестр промышленной продукции, произведенной на территории Российской Федерации.

    ЩП120 соответствует техническим требованиям ПАО «Россети» и рекомендуется для применения на объектах ДЗО ПАО «Россети».

    Варианты исполнения прибора щитового цифрового электроизмерительного ЩП120:

    Приборы выпускаются в виде нескольких модификаций: ЩП120ЩП96ЩП72ЩП02, отличающихся габаритными размерами. Информация об исполнении прибора (в зависимости от заказа) содержится в коде полного условного обозначения:

    ЩПа – b1,b2 – с – d – e – f – g – h – i, где

    а – тип прибора (по габаритам, мм):
    ЩП02 – 96×48,
    ЩП72 – 72×72,
    ЩП96 – 96×96,
    ЩП120 – 120×120;

    b1 – диапазон измерений входного сигнала при непосредственном подключении, коэффициент трансформации при подключении через внешний трансформатор тока 1 А, 5 А или трансформатор напряжения 100 В:
    Варианты входного сигнала при непосредственном подключении:
    мВ: 100, 150, 200, 250, 500, 1000, 2000
    В: 1, 2, 5, 10, 20, 50, 100, 150, 200, 250, 380, 500, 600, 750
    мА: 2, 5, 10, 20, 50, 100, 200, 500, 1000, 2000
    А: 1, 2, 5, 10, 20
    Гц: 15…100, 100…850.
    По умолчанию диапазон частоты входного сигнала 15…100 Гц для условного обозначения частоты 50 Гц (при заказе не указывается). Примеры возможных коэффициентов трансформации при подключении через трансформатор напряжения:
    В: 380, 660
    кВ: 3, 6, 10, 11, 15, 20, 35, 100, 110, 150, 220, 330, 400, 500, 750.
    Примеры возможных коэффициентов трансформации при подключении через трансформатор тока:
    А: 10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 500, 600, 750, 800,
    кА: 1, 1,2, 1,5, 2, 3, 4, 5, 6, 8, 10, 12, 14, 16, 18, 20, 25, 28, 30, 32, 35, 40.
    Диапазон показаний от 0 до 120 % номинального значения сигнала первичной цепи трансформатора.
    Примечания:
    1) При заказе прибора с диапазоном частоты входного сигнала 100…850 Гц только с основным индикатором указать в скобках в параметре b1 условное обозначение частоты – 400 Гц.
    2) при отличии диапазона показаний от диапазона прямого измерения входного сигнала дополнительно указать заказанный диапазон показаний в примечании к формуле заказа.

    b2 – диапазон измерений частоты входного сигнала дополнительного индикатора (кроме ЩП02):
    50 Гц – для диапазона 15…100 Гц,
    400 Гц – для диапазона 100…850 Гц,
    - не указывается при отсутствии и при условии, если параметр d = x;

    c – напряжение питания:
    5ВН – (5+4/-0,5) В постоянного тока;
    12ВН – (12+6/-3) В постоянного тока;
    24ВН – (24+12/-6) В постоянного тока;
    230В – напряжение питания от 85 до 305 В переменного тока частотой 50 Гц;
    220ВУ – универсальное питание: напряжение питания от 85 до 305 В переменного тока частотой 50 Гц или от 100 до 430 В постоянного тока;

    d – наличие интерфейсов RS485:
    1RS – один интерфейс;
    2RS – два интерфейса (только для ЩП96 и ЩП120);
    х – при отсутствии параметра;

    e – наличие аналоговых и дискретных выходов:
    02 – два дискретных выхода без аналоговых выходов;
    11 – один аналоговый и один дискретный выход;
    12 – один аналоговый и два дискретных выхода;
    20 – два аналоговых выхода без дискретных выходов;
    22 – два аналоговых и два дискретных выхода;
    х – без аналоговых и дискретных выходов;
    После цифр в скобках указать условные обозначения аналоговых выходных сигналов:
    A = 0...5 мА, B = 4...20 мА, С = 0...20 мА.
    При заказе двух аналоговых выходов условные обозначения необходимо указать через запятую.

    f – цвет индикаторов:
    К – красный,
    З – зеленый,
    Ж – желтый,
    Ц – цветной комбинированный (только для ЩП120);

    g – класс точности:
    0,2 – для всех исполнений (кроме приборов без интерфейса RS485);
    0,5 – для всех исполнений приборов;

    h – эксплуатационное исполнение:
    ОМ2 – для эксплуатации на морских судах;
    А – для эксплуатации на АЭС (класс безопасности 4);
    х – в остальных случаях;

    i – специальное исполнение (только для ЩП120 с цветными комбинированными индикаторами):
    1Б – одна барграфическая (дискретно-аналоговая) шкала;
    2Б – две барграфических (дискретно-аналоговых) шкалы (только при выборе параметра b2);
    - при отсутствии параметр не указывать.
    Примечания:
    1) Прибор ЩП120 с цветными комбинированными индикаторами может иметь исполнение без барграфических шкал.
    2) В случае заказа прибора с двумя барграфическими шкалами (i = 2Б):
    - с диапазоном частоты входного сигнала 50 Гц (b2 = 50Гц), по умолчанию диапазон показаний для второй барграфической шкалы устанавливается в диапазоне от 45 до 55 Гц;
    - с диапазоном частоты входного сигнала 400 Гц (b2 = 400Гц), по умолчанию диапазон показаний для второй барграфической шкалы устанавливается в диапазоне от 350 до 450 Гц.

    Тип прибора Параметр кода полного условного обозначения
    b1, b2 с d e f g h i
    диапазон измерения напряжение
    питания
    наличие интерфейса аналоговые и дискретные выходы цвет индикаторов класс точности эксплуатационное исполнение специальное исполнение
    ЩП02 b1 5ВН, 12ВН, 24ВН, 220ВУ, 230В 1RS х, 12, 20, 22 К, З, Ж 0,2; 0,5 х, ОМ2, А -
    12ВН, 24ВН,
    220ВУ, 230В
    x x 0,5 х
    ЩП72 b1, b2 5ВН, 12ВН, 24ВН, 220ВУ, 230В 1RS х, 02, 11, 20 К, З, Ж 0,2; 0,5 х, ОМ2, А -
    b1 12ВН, 24ВН,
    220ВУ, 230В
    x x 0,5 х
    ЩП96 b1, b2 5ВН, 12ВН, 24ВН, 220ВУ, 230В 1RS, 2RS х, 12, 20, 22 К, З, Ж 0,2; 0,5 х, ОМ2, А -
    b1 12ВН, 24ВН,
    220ВУ, 230В
    x x 0,5 х

    ЩП120
    b1, b2 5ВН, 12ВН, 24ВН, 220ВУ, 230В 1RS, 2RS х, 12, 20, 22 Ц 0,2; 0,5 х, ОМ2, А (-), 1Б*, 2Б*
    К, З, Ж -
    b1 12ВН, 24ВН,
    220ВУ, 230В
    x x К, З, Ж 0,5 х -
    * Прибор ЩП120 с цветными комбинированными индикаторами может иметь исполнение с барграфическими шкалами или без них.

    Пример оформления заказа

    Прибор ЩП120, основной индикатор – диапазон измерений входного сигнала от 0 до 500 В, дополнительный индикатор – диапазон измерений частоты от 15 до 100 Гц, напряжение питания от 85 до 264 В переменного тока частотой 50 Гц или от 100 до 370 В постоянного тока, два интерфейса RS485, два аналоговых выхода 0…5 мА и 0…20 мА, два дискретных выхода, красный цвет индикаторов, класс точности 0,5, эксплуатация на морских судах
    ЩП120 – 500В,50Гц – 220ВУ – 2RS – 22(А,С) – К – 0,5 – ОМ2, ТУ 26.51.43-235-05763903-2017

    Прибор ЩП120, основной индикатор – диапазон измерений входного сигнала от 0 до 500 В, дополнительный индикатор – диапазон измерений частоты от 100 до 850 Гц, напряжение питания от 85 до 264 В переменного тока частотой 50 Гц или от 100 до 370 В постоянного тока, два интерфейса RS485, два аналоговых выхода 0…5 мА и 0…20 мА, два дискретных выхода, цветной комбинированный индикатор, класс точности 0,5, эксплуатация на АЭС, с двумя дополнительными барграфическими (дискретно-аналоговыми) шкалами
    ЩП120 – 500В,400Гц – 220ВУ – 2RS – 22(А,С) – Ц – 0,5 – А – 2Б, ТУ 26.51.43-235-05763903-2017

    Прибор ЩП96, коэффициент трансформации 10 кВ/100 В, напряжение питания от 85 до 264 В переменного тока частотой 50 Гц или от 100 до 370 В постоянного тока, два интерфейса RS485, один аналоговый выход 4…20 мА, два дискретных выхода, красный цвет индикаторов, класс точности 0,2
    ЩП96 – 10кВ/100В – 220ВУ – 2RS – 12(В) – К – 0,2 – х, ТУ 26.51.43-235-05763903-2017

    Прибор ЩП02, диапазон измерений входного сигнала от 0 до 100 мА, напряжение питания 24 В постоянного тока нестабилизированное, один интерфейс RS485, без аналоговых и дискретных выходов, красный цвет индикаторов, класс точности 0,5, эксплуатация на АЭС, диапазон показаний от 0 до 50 м
    ЩП02 – 100мА – 24ВН – 1RS – х – К – 0,5 – А, ТУ 26.51.43-235-05763903-2017 Примечание – диапазон показаний: 0…50 м

    Прибор ЩП72, коэффициент трансформации 2 кА/5 А, напряжение питания от 85 до 264 В переменного тока частотой 50 Гц или от 100 до 370 В постоянного тока, один интерфейс RS485, два аналоговых выхода 0…5 мА и 0…20 мА, без дискретных выходов, зеленый цвет индикаторов, класс точности 0,2
    ЩП72 – 2кА/5А – 220ВУ – 1RS – 20(А,С) – З – 0,2 – х, ТУ 26.51.43-235-05763903-2017

    Прибор ЩП120 без интерфейса RS485, диапазон измерений входного сигнала от 1 до 50 В, напряжение питания 12 В постоянного тока нестабилизированное, желтый цвет индикаторов, класс точности 0,5
    ЩП120 – 50В – 12ВН – х – х – Ж – 0,5 – х, ТУ 26.51.43-235-05763903-2017

  • Технические характеристики прибора щитового цифрового электроизмерительного ЩП120:

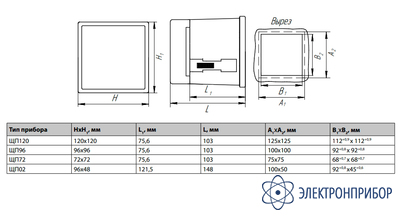

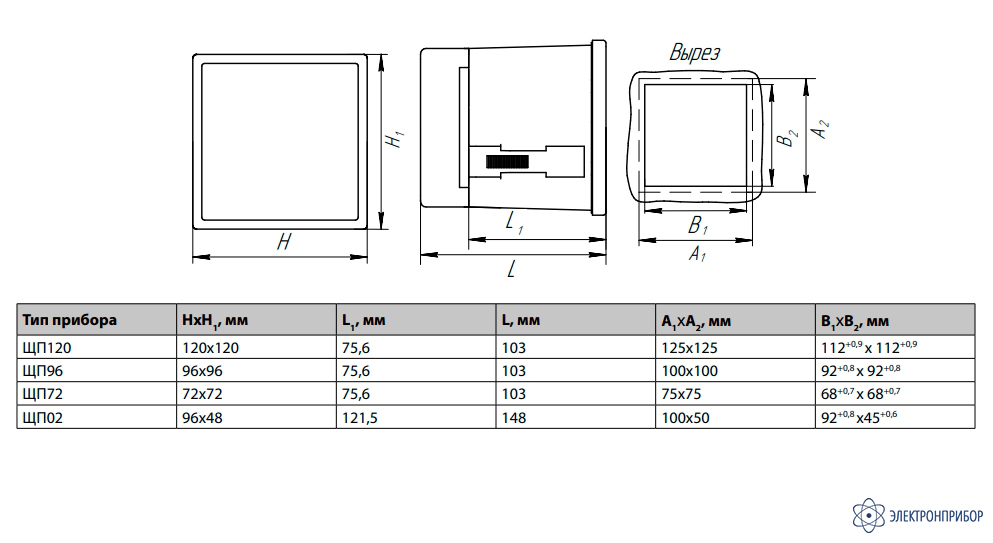

    Тип прибора Габаритные размеры, мм Масса, кг, не более
    ЩП02 96х48х148 (с задней защитной крышкой), 96х48х121,5 (без крышки) 0,4
    ЩП72 72х72х103 (с задней защитной крышкой), 72х72х75,6 (без крышки) 0,4
    ЩП96 96х96х103 (с задней защитной крышкой), 96х96х75,6 (без крышки) 0,5
    ЩП120 120х120х103 (с задней защитной крышкой), 120х120х75,6 (без крышки) 0,5
    Примечание: задняя защитная крышка поставляется в комплекте.
    Параметр Значение
    Отображение информации
    Светодиодная индикация (единичные и семисегментные индикаторы) – 1 блок семисегментных индикаторов (по 4 индикатора в блоке) - для отображения значений напряжения или силы тока;
    – 1 блок семисегментных индикаторов (по 4 индикатора в блоке) - для отображения значений частоты измеряемого сигнала – при заказе;
    – единичные светодиодные индикаторы для отображения работы интерфейса RS485, сигнализации срабатывания дискретных выходов, приставка к единице измерения
    Высота знака:
    ЩП02 – 20 мм; ЩП72 – 14,2 мм; ЩП96 - 20 мм;
    ЩП120 с красными, зелеными, желтыми индикаторами – 26 мм;
    ЩП120 с цветными комбинированными индикаторами - 20 мм.
    Максимальный диапазон показаний: от 0 до 9999
    Дополнительная индикация Цветная барграфическая (дискретно-аналоговая) шкала (31 сегмент) - только для ЩП120 с цветными комбинированными индикаторами
    Обновление индикации Период обновления: 0,2; 0,5; 1; 2 сек. (перепрограммируется через программу «Конфигуратор»)
    Дополнительные возможности (отображение информации на модулях индикации, табло) Индикация параметров на светодиодных индикаторах: подключение модулей индикации МИ120.1, МИ120.2, МИ120.3, МИ80.3 или табло Т44, Т54, Т74 по интерфейсу RS485 (Modbus RTU);
    Индикация параметров на цветном TFT-дисплее: подключение модулей индикации МИ120.5 по интерфейсу RS485 (протокол Modbus RTU); формы представления измеренных значений: в виде стрелочного прибора, цифровое, графическое, мнемосхемы
    Телеизмерение
    Входной сигнал Номинальное значение входного сигнала:
    мВ: 100, 150, 200, 250, 500, 1000, 2000
    В: 1, 2, 5, 10, 20, 50, 100, 150, 200, 250, 380, 500, 600, 750 (0 до 1,2∙Uном)
    мА: 2, 5, 10, 20, 50, 100, 200, 500, 1000, 2000
    А: 1, 2, 5, 10, 20 (от 0 до 1,2∙Iном)
    Частота входного сигнала, Гц: 15…100, 100…850
    Возможно подключение через трансформатор напряжения 100 В или трансформатор тока 1 А, 5 А (коэффициенты трансформации перепрограммируются через программу «Конфигуратор»)
    Регистрация максимального измеренного значения Да
    Время измерения 0,2 с
    Основная погрешность - по току и напряжению: ±0,2 %, ±0,5 %;
    - по частоте: ±0,01 Гц (от 15 до 100 Гц), ±0,1 Гц (от 100 до 850 Гц);
    - по аналоговому выходу: ± 0,5 %
    Гальваническая развязка входных и выходных цепей, цепей питания Есть
    Кратковременные перегрузки по входному сигналу с кратностью (максимальное значение) Ток:
    кратность: 7/10; число перегрузок: 2/5; длительность каждой перегрузки, сек.: 15/3; интервал между двумя перегрузками, сек.: 60/2,5.
    Напряжение:
    кратность: 2; число перегрузок: 9; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 15.
    Максимальная перегрузка по входному сигналу (длительность) 150 % (2 ч)
    Входное сопротивление при измерении напряжения 1 МОм
    Параметры качества электроэнергии
    Контроль параметров качества электроэнергии - отклонение частоты;
    - длительность провала напряжения;
    - глубина провала напряжения;
    - длительность прерывания напряжения;
    - длительность временного перенапряжения;
    (хранение измеряемых параметров КЭ на внешнем ПК через ПО «Конфигуратор»)
    Интерфейс связи / Аналоговые выходы
    RS485 Количество: 0, 1, 2; протоколы: Modbus RTU, МЭК 60870-5-101
    Скорость обмена по интерфейсу: 4800, 9600, 19200, 38400, 57600, 115200 бит/сек.
    Аналоговые выходы Количество: 0, 1, 2; диапазоны: 0...5 мА, 4...20 мА, 0...20 мА
    Время установления выходного аналогового сигнала, не более 1,0 с
    Телеуправление
    Дискретные выходы Количество: 0, 1, 2;
    постоянное напряжение 350 В, 200 мА или переменное напряжение 250 В, 200 мА
    Срабатывание - при достижении входного сигнала (входной величиной) значения порога срабатывания;
    - включение единичного индикатора К1 или К2 на лицевой панели, мигание цифровых индикаторов (при включении режима мигания)
    Питание
    Напряжение питания 5ВН – (5+4/-0,5) В постоянного тока;
    12ВН – (12+6/-3) В постоянного тока;
    24ВН – (24+12/-6) В постоянного тока;
    220ВУ – от 85 до 305 В переменного тока частотой 50 Гц или от 100 до 430 В постоянного тока;
    230В – от 85 до 305 В переменного тока частотой 50 Гц
    Примечание: Приборы с напряжением питания 12ВН и 24ВН имеют защиту от неправильного подключения полярности напряжения питания. Приборы (кроме ЩП72) обеспечивают резервирование питания для исполнений с напряжением питания 12ВН и 24ВН.
    Мощность потребления от цепи питания, не более 2,5 В∙А (для приборов ЩП02, ЩП72 с напряжением питания 5ВН, 12ВН, 24ВН);
    3,0 В∙А (для приборов ЩП96, ЩП120 с напряжением питания 5ВН, 12ВН, 24ВН);
    4,0 В∙А (для приборов с исполнением без RS485 с напряжением питания 220ВУ, 230В);
    5,0 В∙А (для приборов с напряжением питания 220ВУ, 230В)
    Перепрограммирование прибора (настройка)
    Перепрограммирование - через программу «Конфигуратор» (интерфейс RS485);
    - с помощью кнопок на передней панели
    Для перепрограммирования параметров по интерфейсу RS485 рекомендовано применение преобразователя сигналов интерфейсов USB/RS485 ЭЛПИ-1
    Параметры перепрограммирования - выбор типа шкалы для отображения результатов измерения, количество десятичных знаков;
    - настройка заказанной шкалы (настройка верхнего и нижнего значения, единица измерения);
    - установка параметров работы индикации (яркость индикации, период обновления, зона нечувствительности, режим фиксации, цвет индикации, параметры барграфической шкалы);
    - изменение адресации регистров измеряемых параметров;
    - параметры дискретных выходов (параметр, режим, уровень, зона (d), зона возврата (%), цвет индикации, мигание, короткий импульс, длинный импульс) (для каждого дискретного выхода существует возможность выбора собственного режима мигания цифровых индикаторов);
    - параметры аналоговых выходов (режим, параметр, верхнее и нижнее значение);
    - параметры интерфейса RS485;
    - задание пароля; калибровка.
    Условия эксплуатации
    Рабочий диапазон температур От -40 до +70°С (относительная влажность 98 % при +35°С);
    От -40 до +55°С (относительная влажность 95% при +25°С) - для приборов с приемкой «Морской регистр»
    Степень защиты IP54; IP66 - по заказу
    Монтаж В щит
    Исполнения - общепромышленное;
    - для эксплуатации на АЭС (класс безопасности - 4 по НП-001-2015);
    - для эксплуатации на морских судах (ОМ2)
    Сечение проводов 2,5 мм2
    Надежность
    Средний срок службы, не менее 20 лет
    Средняя наработка на отказ 200000 ч
  • Комплект поставки ЩП120

    Наименование Количество
    1 Прибор щитовой цифровой электроизмерительный ЩП120 1
    2 Комплект монтажных частей 1
    3 Паспорт 1
    4 Руководство по эксплуатации 1
