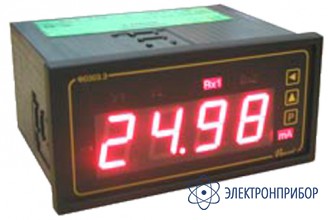

Ф0303.3 — измеритель-регулятор технологический

Код товара: 40496
  • 21825-07

    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      21825-07 до 09.10.2022

      Можно поверить!
      Тип поверки: первичная

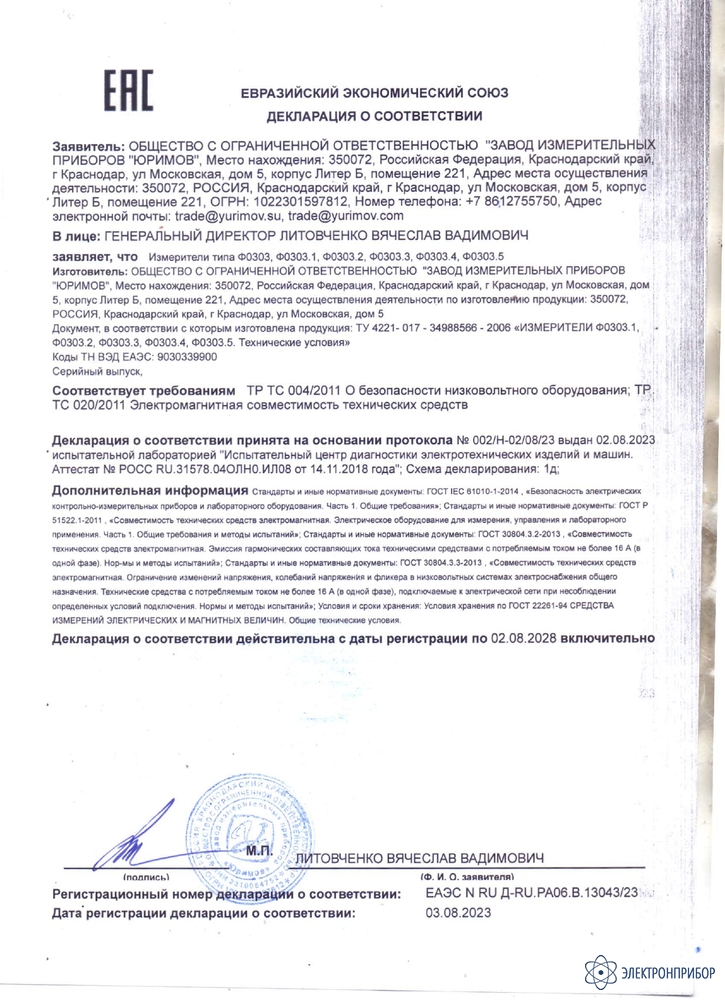

    Сертификаты

    Назначение измеритель-регулятора технологического Ф0303.3:

    Измеритель - регулятор технологический предназначен для измерения, регулирования и регистрации (с адаптером регистратором АД-4) температуры, а так же других неэлектрических величин преобразованых в унифицированные сигналы постоянного тока и (или) напряжения.
    Прибор может быть использован в различных системах управления технологическими процессами для измерения и регулирования температуры и различных физических величин (как измеритель давления, измеритель мощности, массы и т.п.).

    Описание измеритель-регулятора технологического Ф0303.3:

    Измеритель - регулятор технологический двухканальный. Прибор щитовой цифровой (амперметр, вольтметр) постоянного тока, узкопрофильный, с цифровой или комбинированной индикацией. Коммутирующее устройство измерителя-регулятора Ф0303.2 состоит из двух переключающих электромагнитных реле, каждое из которых программно назначается на любой из каналов измерения.

    Функции выполняемые измеритель-регулятором технологическим Ф0303.3:

    Измерение и трехпозиционное регулирование:

    1. Параметров температуры.
    2. Параметров сигналов постоянного тока и напряжения.
    3. Параметров давления с применением датчиков давления.
    4. Параметров уровня с применением дутчиков уровня.
    5. Функция извлечения квадратного корня.
    6. Помимо работы со стандартными сигналами с датчиков 0-5 мА, 0-20 мА, 4-20 мА, 0-10 В, работа с широким диапазоном входных сигналов по току от 0,1 мА до 1 А и по напряжению от 10 мВ до 400В.

    Информация для заказа:

    1. Цвет индикации встроенного дисплея Красный Зеленый
    Код для заказа 0 1
    2. Коммутирующее устройство
    (3 реле)    		 Нет Электромагнитное реле
    (5А, ~250В, =24В)
    Код для заказа 0 1
    3. Аналоговый выход
    (2 реле)    		 Нет 4 - 20 mA
    Код для заказа 0 2
    4. Интерфейс RS485 Нет Есть
    Код для заказа 0 1
    5. Код диапазона измерений по каждому каналу
    Код Диапазоны измерений, мА Допустимый ток перегрузки на входе с номинальным током, мВ Падение напряжения на входе с номинальным током, мВ Код Диапазоны измерений, мА Допустимый ток перегрузки на входе с номинальным током, мВ Падение напряжения на входе с номинальным током, мВ
    00 0 - 0,1 ±0,1 0,2 ≤ 5 06 0 - 10 ±10 50 1000 ± 100
    01 0 - 0,2 ±0,2 0,4 ≤ 5 07 0 - 20 ±20 50 1000 ± 100
    02 0 - 0,5 ±0,5 1 ≤ 5 08 0 - 50 ±50 100 1000 ± 100
    03 0 - 1 ±1 2 ≤ 5 09 0 - 100 ±100 250 1000 ± 100
    04 0 - 2 ±2 4 ≤ 5 10 0 - 200 ±200 500 200 ± 20
    05 0 - 5 ±5 25 1000 ± 100 11 0 - 500 ±500 1000 250 ± 20
    12 0 - 1000 ±1000 2500 20 ± 2
    Код Диапазоны измерений Допустимое напряжение перегрузки на входе в течении 1 мин. Входное сопротивление каждого канала, МОм Код Диапазоны измерений Допустимое напряжение перегрузки на входе в течении 1 мин. Входное сопротивление каждого канала, МОм
    20 0 - 10 мВ ±10 мВ 50 мВ 1 ± 0,2 28 0 - 5 В ±5 В 2,5 В 1 ± 0,2
    21 0 - 20 мВ ±20 мВ 100 мВ 1 ± 0,2 29 0 - 10 В ±10 В 50 В 1 ± 0,2
    22 0 - 50 мВ ±50 мВ 250 мВ 1 ± 0,2 30 0 - 20 В ±20 В 100 В 1 ± 0,2
    23 0 - 100 мВ ±100 мВ 500 мВ 1 ± 0,2 31 0 - 50 В ±50 В 250 В 1 ± 0,2
    24 0 - 200 мВ ±200 мВ 500 мВ 1 ± 0,2 32 0 - 100 В ±100 В 250 В 1 ± 0,2
    25 0 - 500 мВ ±500 мВ 1 В 1 ± 0,2 33 0 - 250 В ±250 В 500 В 1 ± 0,2
    26 0 - 1 В ±1 В 2,5 В 1 ± 0,2 35 0 - 75 мВ ±75 мВ 150 мВ 1 ± 0,2
    27 0 - 2 В ±2 мВ 5 В 1 ± 0,2 36 0 - 150 мВ ±150 мВ 300 мВ 1 ± 0,2
    Код Диапазон преобразования Разрешающая способность по исполнениям Диапазон измерений для зависимости измеряемой величины от входного сигнала
    горизонтальное вертикальное линейной с функцией извлечения квадратного корня
    40 0 … 5 мА 1 мкА 10 мкА 0 … 5 мА 0,1 … 5 мА
    41 0 … 20 мА 10 мкА 100 мкА 0 … 20 мА 0,4 … 20 мА
    42 4 … 20 мА 10 мкА 100 мкА 4 … 20 мА 4,32 … 20 мА
    43 0 … 10 В 10 мВ 100 мВ 0 … 10 В 0,1 …10
    Код Тип выхода
    (тип датчика)    		 Диапазон измерений, °C Входные параметры по НСХ
    Диапазон изменений сопротивления датчика, Ом Диапазон изменений ТЭДС датчика, мВ
    50 ТСМ 100, W100 = 1,4260 -50 … +200 78,69 … 185,23 -
    51 ТСМ 100, W100 = 1,4280 -50 … +200 78,45 … 185,55 -
    52 ТСМ 50, W100 = 1,4260 -50 … +200 39,35 … 92,62 -
    53 ТСМ 50, W100 = 1,4280 -50 … +200 39,23 … 92,78 -
    54 ТСП 100, W100 = 1,3850 -200 … +750 18,2 … 360,64 -
    55 ТСП 100, W100 = 1,3910 -200 … +750 17,3 … 364,72 -
    56 ТСП 50, W100 = 1,3850 -200 … +750 9,26 … 180,32 -
    57 ТСП 50, W100 = 1,3910 -200 … +750 8,65 … 182,36 -
    58 ТХК (L) -50 … + 750 - -3,01 … 62,2
    59 ТХК (K) -50 … + 1300 - -1,89 … 52,41
    60 ТНН (N) -50 … + 1300 - -1,27 … 47,51
    61 ТЖК (J) -50 … + 900 - -2,43 … 51,88
    62 ТПП (R) 0 … + 1600 - 0 … 18,85
    63 ТПП (S) 0 … + 1600 - 0 … 16,78
    W100 – отношение сопротивления ТС при 100 ºС к сопротивлению при 0 ºС.
    6. Исполнение Общепромышленное Экспортное Тропическое
    Код для заказа 0 1 2
    7. Вид приемки Приемка ОТК Поверка ЦСМ
    Код для заказа 0 1
    8. Шкала. Код единицы измеряемой величины
    Международное Код заказа Русское Код заказа Международное Код заказа Русское Код заказа
    Нет обозначения 000 Нет обозначения 000 mm3 018 мм3 118
    μA 001 мкА 101 cm3 019 см3 119
    mA 002 мА 102 dm3 020 дм3 120
    A 003 А 103 m3 021 м3 121
    kA 004 кА 104 g 022 г 122
    µV 005 мкВ 105 kg 023 кг 123
    mV 006 мВ 106 t 024 т 124
    V 007 В 107 kgf/mm2 025 кгс/мм2 125
    kV 008 кВ 108 kgf/cm2 026 кгс/см2 126
    % 009 % 109 kgf/dm2 027 кгс/дм2 127
    °C 010 °C 110 kgf/m2 028 кгс/м2 128
    mm 011 мм 111 mPa 029 мПа 129
    cm 012 см 112 Pa 030 Па 130
    m 013 м 113 kPa 031 кПа 131
    mm2 014 мм2 114 MPa 036 МПа 136
    cm2 015 см2 115 cm3/3h 032 см3/3ч 132
    dm2 016 дм2 116 dm3/h 033 дм3/ч 133
    m2 017 м2 117 m3/h 034 м3/ч 134
    pH 035 pH 135
    Примечание – По требованию заказчика, по согласованию с предприятием-изготовителем, шкала прибо ра может быть выполнена в единицах измеряемых величин (электрических и неэлектрических), не указан ных в таблице.
    9. Шкала. Диапазон измерений контролируемого параметра Код заказа соответствует диапазону измерений

    Исполнение прибора формируется из последовательного набора кодов заказа.

    Пример:

    Цвет индикации встроенного дисплея Красный 0
    Коммутирующее устройство (3 реле) Нет 0
    Интерфейс RS485 Есть 1
    Аналоговый выход Нет 0
    Код диапазона измерений по каждому каналу
    Код канала 1 0,1 mA 00
    Код 2 1 A 12
    Вид исполнения общепромышленное 0
    Вид приемки приемка ОТК 0
    Шкала. Код единицы измеряемой величины
    код канала 1 мА 102
    код канала 2 V 007
    Шкала. Диапазон измерений контролируемого параметра 1 ... 100 1 ... 100

    Код заказа: Ф0303.3 - 00 0 0 2 1 00 12 0 0 102 007 1 ... 100

  • Технические характеристики измеритель-регулятора технологического Ф0303.3:

    Параметр Значение
    Габаритные размеры, мм 160x30x215
    Рабочее положение горизонтальное
    Исполнение щитовое
    Количество каналов измерения 2
    Класс точности 0,2 (горизонтальное исполнение, = U, I, ТС)
    0,5 (горизонтальное исполнение, ТП)
    Количество аналоговых выходов 1 (4-20 мА)
    Тип индикатора цифровой
    (Н = 25мм)
    Индикация измеряемых величин последовательная - на индикаторе прибора
    (переключение посредством служебных кнопок)
    паралельная - на мониторе ПК
    Количество реле, штук
    электромагнитное (5 А, ~ 250 В, =24 В)    		 3
    +

    Дополнительный источник питания 24 В нет
    Интерфейс RS485 (протокол) по заказу (MODBUS)
    Дополнительное программное обеспечение DESS - регистрация значений на ПК, отображение параметров и состояний реле, сигнала, управление приборами (простейшая SCADA Yurimov)
    complex systems modbus opc server, config OPC - подключение коммерческим SCADA через OPC протокол
    Степени защиты для:
    -передней панели прибора
    -корпуса (металлического корпуса)
    -задней панели прибора
    IP40
    IP30
    IP30
    Питание (сеть), В ~(110-242), =(140-340)
    Условия питания, С +5...+40, (-20...+40 по заказу)

  • Комплект поставки Ф0303.3

    № Наименование Количество
    1. Измеритель-регулятор технологический Ф0303.3 1
    2. Ведомость ЗИ 1
    3. Комплект принадлежностей и материалов согласно ЗИ 1
    4. Ведомость ВЭ 1
    5. Комплект эксплуатационных документов согласно ведомости ВЭ 1

  • Дополнительная комплектация Ф0303.3

    Вид: кратко подробно
    Сортировать по: популярности наименованию цене

  • Файлы для Ф0303.3

Файлы для Ф0303.3

Все товары группы
Сохранить в PDF Распечатать
