PD194PQ9R4T, PD 194 PQ 9 R 4 T, PD-194-PQ-9-R-4-T

Многофункциональные щитовые электроизмерительные приборы

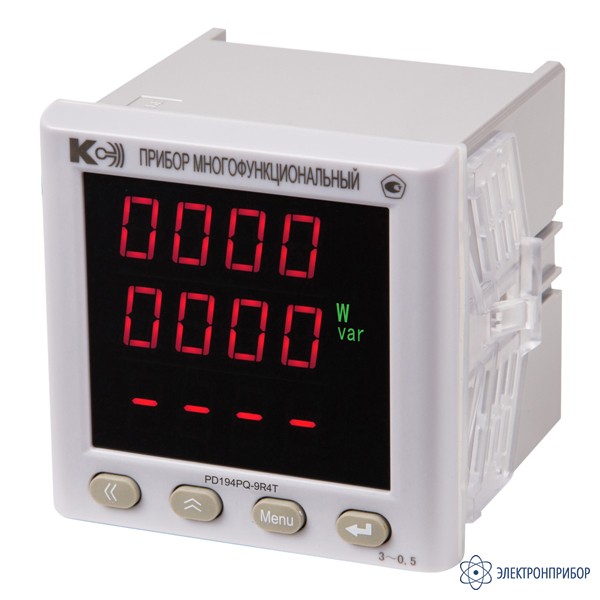

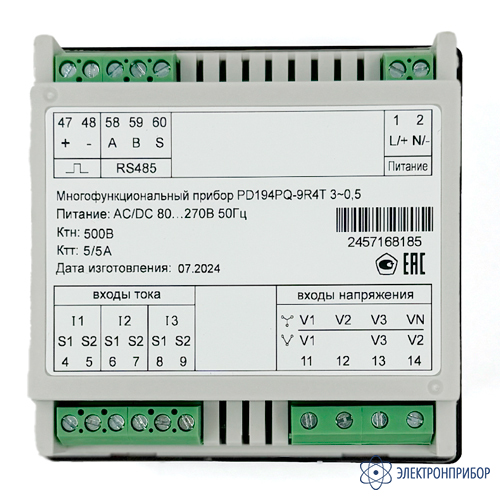

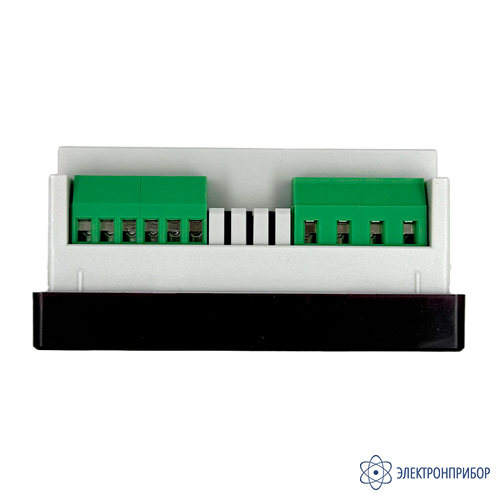

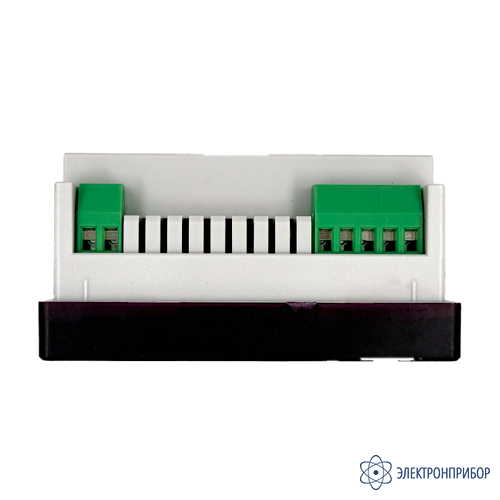

PD194PQ-9R4T — многофункциональный измеритель, базовая модификация (измерение 31 параметра электросети, один порт связи RS-485)

Код товара: 36841
  • 55602-13

    • Гарантия

      5 лет

    • Межповерочный интервал

      8 лет

    • Госреестр СИ РФ

      55602-13 до 06.09.2029

    • Производитель

      КС, Россия

    Назначение многофункционального измерителя, базовая модификация (измерение 31 параметра электросети, один порт связи RS-485) PD194PQ-9R4T:

    Многофункциональные цифровые электроизмерительные приборы PD194PQ предназначены для измерения электрических параметров в сетях переменного тока с отображением результатов измерения в цифровой форме, передачи результатов измерения по цифровым интерфейсам, аналогового преобразования параметров электрической сети в унифицированные сигналы постоянного тока и напряжения.

    Область применения многофункционального измерителя, базовая модификация (измерение 31 параметра электросети, один порт связи RS-485) PD194PQ-9R4T:

    • низковольтные комплектные устройства (НКУ);
    • системы телемеханики;
    • системы автоматизации и РЗА;
    • системы связи;
    • системы мониторинга;
    • системы учета электроэнергии и энергоресурсов.

    Варианты исполнения многофункционального измерителя PD194PQ:

    Приборы многофункциональные PD194PQ изготавливаются в различных модификациях, которые отличаются составом дополнительных входов и выходов, точностью измерений, списком отображаемых на индикаторе измеренных величин.

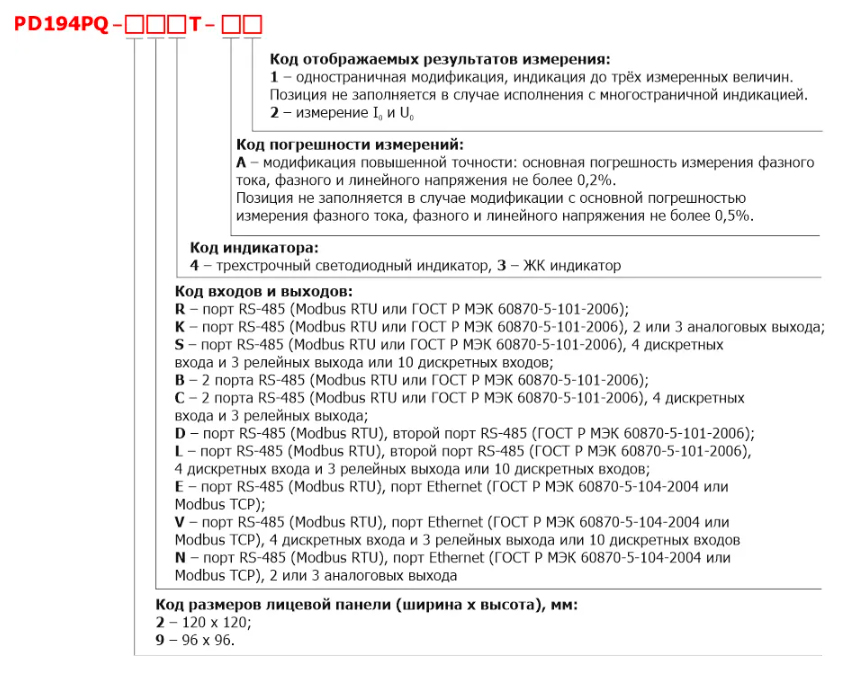

    Структура условного обозначения модификаций многофункциональных приборов (щитовое исполнение):

    Табл. 1. Типовые модификации и их функции

    Модификация Индикатор/кол-во строк (2) Кол-во фаз (каналов) Кол-во портов RS-485 с протоколом RTU (3) Кол-во портов RS-485 с протоколом 101 или RTU (3) Кол-во портов Ethernet с протоколом 104 или ТСР (3) Кол-во налоговых выходов Кол-во дискретных входов/ код входа Кол-во дискретных выходов/ код выхода
    PD194PQ-2[9]R4T СД/3 3 1 - - - - -
    PD194PQ-2[9]K4T СД/3 3 1 - - 2/3 (4) - -
    PD194PQ-2[9]S4T СД/3 3 1 - - - 4/1 3/1
    PD194PQ-2[9]S4T СД/3 3 1 - - - 10/1 0
    PD194PQ-2[9]B4T СД/3 3 2 - - - - -
    PD194PQ-2[9]C4T СД/3 3 2 - - - 4/1 3/1
    PD194PQ-2[9]C4T СД/3 3 2 - - - 10/1 0
    PD194PQ-2D4T СД/3 3 - 2 (5) - - - -
    PD194PQ-2L4T СД/3 3 - 2 (5) - - 4/1 3/1
    PD194PQ-2L4T СД/3 3 - 2 (5) - - 10/1 0
    PD194PQ-2E4T СД/3 3 - 2 (5) 1 - - -
    PD194PQ-2V4T СД/3 3 - 2 (5) 1 - 4/1 3/1
    PD194PQ-2V4T СД/3 3 - 2 (5) 1 - 10/1 0
    PD194PQ-2N4T СД/3 3 - 2 (5) 1 2/3 (4) - -

    Примечание:
    (1) Возможны модификации с иным сочетанием функций. Такие модификации согласуются при заказе.
    (2) Использованы следующие условные обозначения индикаторов: СД - светодиодный.
    (3) Использованы следующие условные обозначения протоколов: RTU - протокол Modbus RTU (скорость обмена на 2400 до 19200 бит/с (опция меню). По заказу может быть установлен порт со скоростью до 38400 бит/с;
    101 - протокол ГОСТ Р МЭК 60870-5-101-2006; ТСР -  протокол Modbus TCP; 104 - ГОСТ Р МЭК 60870-5-104-2004.
    (4) Цифра обозначает количество соответствующих аналоговых выходов.
    В случае прибора с выходами 20 мА выходов 3 и для каждого в меню настройки можно изменить тип выхода: 0-20 мА, 4-20 мА или 4-12-20 мА. В случае прибора с выходами 5 мА выходов 2 и для каждого в меню настройки можно изменить тип выхода: ±5 мА или 0-5 мА.
    (5) Возможность выбора протокола 101 или RTU через меню.
    (6) Возможность выбора протокола 104 или ТСР через меню.

    Пример оформления заказа: Многофункциональный прибор PD194PQ-9K4T 100/5А 110000/100D 0-5мА К 3ф.4пр. -40+70.

    Приборы щитового исполнения изготавливаются в многостраничной или одностраничной модификации. Величины, которые многостраничная модификация отображает на индикаторе, передает по цифровому интерфейсу и преобразует на аналоговые выходы, приведены в Табл. 2. Результаты измерения просматриваются на индикаторе постранично при помощи кнопок. Возможен режим автоматического пролистывания страниц с заданным интервалом.

    Одностраничная модификация прибора отображает на индикаторе и преобразует на аналоговые выходы до трёх величин, которые заказчик выбирает из числа перечисленных во втором столбце Табл. 2 (величины указываются при заказе). По цифровому интерфейсу передаются величины, приведенные в Табл. 2.

    Табл. 2. Измеряемые и преобразуемые величины

    Параметр Обозначение 3-фазн. 3-пров. схема подключения 3-фазн. 4-пров. схема подключения
    Отображение на индикаторе Передача по цифровому интерфейсу преобразование на аналоговый выход (1) Отображение на индикаторе Передача по цифровому интерфейсу преобразование на аналоговый выход (1)
    Действующее значение фазного напряжения UA
    UB
    UC    		 -
    -
    -    		 -
    -
    -    		 -
    -
    -    		 +
    +
    +    		 +
    +
    +    		 +
    +
    +
    Среднее действующее значение фазного напряжения (2) ULNAG - - - - + -
    Действующее значение линейного напряжения

    UAB
    UBC
    UCA

    		 +
    +
    +    		 +
    +
    +    		 +
    +
    +    		 +
    +
    +    		 +
    +
    +    		 -
    -
    -
    Среднее действующее значение линейного напряжения (2) ULLAG - + - - + -
    Действующее значение напряжения нулевой последовательности U0 - - - - + -
    Действующее значение силы тока по фазе IA
    IB
    IC    		 +
    +
    +    		 +
    +
    +    		 +
    +
    +    		 +
    +
    +    		 +
    +
    +    		 +
    +
    +
    Среднее действующее значение силы тока по фазам (2) IAG - + - - + -
    Действующее значение тока нулевой последовательности I0 - - - - + -
    Активная мощность по фазе PA
    PB
    PC    		 -
    -
    -    		 -
    -
    -    		 -
    -
    -    		 -
    -
    -    		 +
    +
    +    		 -
    -
    -
    Суммарная активная мощность P + + + + + +
    Реактивная мощность по фазе QA
    QB
    QC    		 -
    -
    -    		 -
    -
    -    		 -
    -
    -    		 -
    -
    -    		 +
    +
    +    		 -
    -
    -
    Суммарная реактивная мощность Q + + + + + +
    Полная мощность по фазе SA
    SB
    SC    		 -
    -
    -    		 -
    -
    -    		 -
    -
    -    		 -
    -
    -    		 +
    +
    +    		 -
    -
    -
    Суммарная полная мощность S - + - - + -
    Коэффициент мощности в фазе PFA
    PFB
    PFC    		 -
    -
    -    		 -
    -
    -    		 -
    -
    -    		 -
    -
    -    		 +
    +
    +    		 -
    -
    -
    Общий коэффициент мощности PF + + + + + +
    Частота сети F + + + + + +

    Примечание:
    (1) Аналоговыми выходами снабжены модификации K и N прибора.
    (2) Под средним действующим значением фазного тока (линейного или фазного напряжения) следует понимать среднеарифметическое значение суммы действующих значений фазных токов (линейных или фазных напряжений).

    Особенности многофункционального измерителя PD194PQ:

    • измерение и преобразование тридцати одного параметра электрической сети;
    • модификации приборов с повышенной точностью измерений;
    • модификации приборов с одним или двумя портами RS-485, работающими по протоколам Modbus RTU или ГОСТ Р МЭК 60870-5-101-2006, скорость передачи до 38400 бит/с;
    • модификации приборов с портом Ethernet (протоколы ГОСТ Р МЭК 60870-5-104-2004 или Modbus TCP);
    • период обновления результатов измерений в регистрах прибора, доступных для чтения через цифровые порты - 0,1 с, 0,2 с, 0,5 с;
    • наличие в приборах четырех дискретных входов, трех релейных и трех аналоговых выходов (в зависимости от модификации);
    • одностраничные и многостраничные модификации приборов;

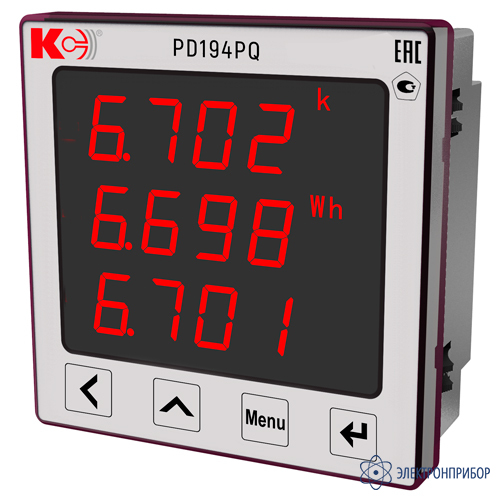

    • трехстрочный светодиодный индикатор (высота цифр 20 мм, цвет индикатора, красный, зеленый или желтый, выбирается при заказе);
    • степень защиты прибора, обеспеченная передней панелью, IP66 (по ГОСТ 14254-96);
    • средняя наработка на отказ - 200000 часов;
    • средний срок службы - 25 лет;
    • межповерочный интервал - 8 лет.

    Описание многофункционального измерителя PD194PQ:

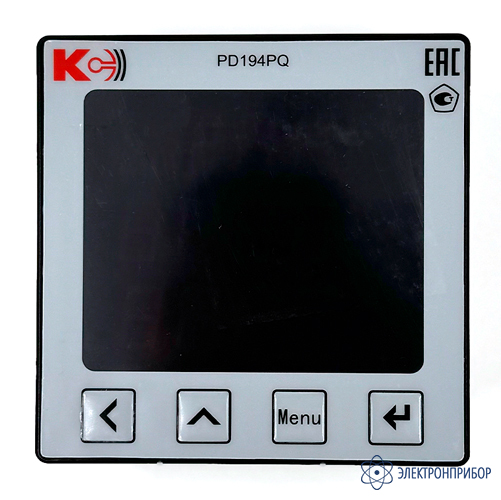

    Четыре кнопки на лицевой панели позволяют просматривать на индикаторе измеряемые величины и настраивать прибор. Вход в меню настройки защищен паролем. Возможна настройка входов тока и напряжения в соответствии с примененными на входах прибора измерительными трансформаторами. Меню также позволяет указать схему подключения прибора (3-фазная 3-проводная или 3-фазная 4-проводная), сменить пароль доступа в меню, выбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора), установить интервал автопрокрутки показаний, выбрать стартовую страницу при включении, настроить аналоговые выходы и цифровой интерфейс, задать режим и параметры работы релейных выходов, выполнить другие настройки. Состояние дискретных входов и релейных выходов может запрашиваться по цифровому интерфейсу. Релейный выход может быть настроен на один из двух режимов: режим сигнализации (управление реле сигналом на соответствующем дискретном входе или включение реле по достижению верхнего или нижнего порога измеряемого параметра) или дистанционное управление реле по цифровому интерфейсу.

    Приборы соответствуют ГОСТ Р 51317.6.5 (МЭК 61000-6-5:2001) "Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых на электростанциях и подстанциях".

  • Технические характеристики многофункционального измерителя, базовая модификация (измерение 31 параметра электросети, один порт связи RS-485) PD194PQ-9R4T:

    Параметр Значение
    Номинальное значение силы тока Iн, А (1) 0,5; 1; 2; 2,5; 5
    Номинальное значение линейного Uнл (фазного Uнф) напряжения, В (1) 100 (57,7); 220 (127); 380 (220); (380) (2)
    Частота тока и напряжения, Гц от 45 до 55 (3)
    Допустимая перегрузка на измерительных входах напряжения 2⋅Uн в течение 60 с
    Допустимая перегрузка на измерительных входах тока по таблице ниже
    Период обновления результатов измерений в регистрах прибора, доступных для чтения через цифровые порты, сек 0,2; 0,5 (4)
    Напряжение питания, В (1) ~80...270 В 45...55 Гц или =80...270=
    =19...50
    Мощность, потребляемая от источника питания, не более, ВА 5
    Сопротивление измерительного входа тока, мОм, не более 20
    Сопротивление измерительного входа напряжения, МОм, не менее 1
    Схема подключения каналов измерения напряжения 3-фазная 3-проводная или 3-фазная 4-проводная (5)
    Аналоговые выходы: (6)
    - тока, мА
    - напряжения, В
    4-20, 4-12-20, 0-20, 0-5, ±5 мА
    0-5, 1-5 или 0-10
    Порт RS-485 протокол Modbus RTU или ГОСТ Р МЭК 60870-5-101-2006 (7),
    скорость от 2400 до 38400 (8) бит/с для щитового прибора,
    скорость от 2400 до 57600 (8) бит/с для прибора на DIN-рейку
    Порт Ethernet 100Ваѕе-Т, протокол ГОСТ Р МЭК 60870-5-104 или Modbus TCP
    Дискретные входы контроль состояния «сухого контакта», напряжение разомкнутого входа 24 В, ток замкнутого входа 4 мА
    Релейные выходы 5 А, -250 В/ =30 В
    Габаритные размеры передней панели (ширина х высота), мм 96x96
    Примечание:
    (1) Выбирается при заказе.
    (2) Исполнение с номинальным напряжением 380 В не имеет 3-проводной схемы подключения.
    (3) По заказу производится прибор серии Т с периодом обновления результатов измерений в регистрах прибора равным (5) 0,1 секунды. В этом случае частота тока и напряжения на входе прибора должна быть в диапазоне от 48 до 52 Гц.
    (4) Опции меню. По заказу производится прибор с опциями 0,1; 0,2 и 0,5 секунды.
    (5) Модификация с основной погрешностью измерения токов и напряжений не более 0,5% (многостраничная PD194PQ-2х4Т или одностраничная PD194PQ-2х4Т-А) допускает подключение как по 3-проводной, так и по 4-проводной схеме. Для модификаций с основной погрешностью измерения токов и напряжений не более 0,2% (многостраничная PD194PQ-2х4Т-А или одностраничная PD194PQ-2х4Т-А1)  схема подключения фиксирована (выбирается при заказе).
    (6) В случае аналоговых выходов типа 4-20 мА, 4-12-20 мА, 0-20 мА, 0-5 В, 1-5 В, 0-10 В выходов три. В случае аналоговых выходов типа 0-5 мА, ±5 мА выходов два.
    (7) В зависимости от модификации.
    (8) По заказу может быть установлен порт со скоростью передачи до 38400 бит/с.

    Номинальные значения:

    Параметр Значение
    в 3-фазн. 3-пров. схеме в 3-фазн. 4-пров. схеме
    Номинальное напряжение Uн фазное — Uнф
    линейное Uнл Uнл
    Номинальный ток по фазе Iн Iн
    Номинальная мощность активная Pн, реактивная Qн, полная Sн фазная в 3-фазной схеме — Uнф·Iн
    суммарная в 3-фазной схеме √3·Uнп·Iн 3Uнф·Iн

    Основные погрешности измерения:

    Измеряемая величина Нормальная область измерений (1) Пределы допускаемой основной погрешности измерения
    Действующее значение линейного или фазного напряжения 0,2Uн ≤ U ≤ 1,2Uн приведенной
    ±0,2% (2); ±0,5%
    Действующее значение напряжения нулевой последовательности 0 ≤ U ≤ 1,2Uн приведенной
    ±0,5% (2); ±1%
    Действующее значение фазного тока 0,02Iн ≤ I ≤ 1,2Iн приведенной
    ±0,2% (2); ±0,5%
    Действующее значение тока нулевой последовательности 0 ≤ I ≤ 1,2Iн приведенной
    ±0,5% (2); ±1%
    Активная мощность по фазе, суммарная активная мощность 0,8Uн ≤ U ≤ 1,2Uн
    и 0,02Iн ≤ I ≤ 1,2Iн
    или
    0,2Uн ≤ U ≤ 1,2Uн
    0,02Iн ≤ I ≤ 1,2Iн    		 φ=0° приведенной
    ±0,5%
    Реактивная мощность по фазе, суммарная реактивная мощность φ=90°
    Полная мощность по фазе, суммарная полная мощность φ=0°
    Коэффициент мощности в фазе, общий коэффициент мощности cos(φ)= ±(0,1…1…0,1)
    0,8Uн ≤ U ≤ 1,2Uн
    0,2Iн ≤ I ≤ 1,2Iн    		 приведенной
    ±0,5% (2); ±1,0%
    Частота 0,2Uн ≤ U ≤ 1,2Uн абсолютной
    ±0,01 Гц
    Примечание:
    (1) Частота входного тока и напряжения равна 45...55 Гц, кроме приборов с периодом обновления результатов измерений в регистрах прибора равным 0,1 секунды, для которых частота входного тока и напряжения равна 48...52 Гц.
    Напряжение питания - по Табл. 1 из описания. Значения Iн и Uн приведены в таблице выше "Номинальные значения".
    (2) Для модификаций PD194PQ-2х4Т-А(А1).

    Дополнительные погрешности измерения:

    Влияющий фактор Пределы допускаемой дополнительной погрешности (1)
    Действующее значение напряжения (фазного и линейного) Действующее значение фазного тока Мощность активная, реактивная полная (по фазе и суммарная) Коэффициент мощности в фазе и общий Частота
    Отклонение температуры окружающего воздуха от нормальной (20±5 °С), диапазон рабочих температур от -40 °С до +70 °С ±0,1%/10°C (2);
    ±0,2%/10°C    		 ±0,2%/10°C ±0,01 Гц/10°C
    Повышенная влажность 95% при температуре 35 °С ±0,2%; ±0,5% ±0,5% ±0,02 Гц
    Фазовый сдвиг φ напряжения относительно тока в диапазоне от -180 °С до +180 °С — — ±0,5% — —
    Гармоники тока и напряжения от второй до 15-й при коэффициенте искажения синусоидальности от 5 % до 20 % ±0,2% ±1% ±0,5% —
    Примечание:
    (1) Для частоты заданы пределы дополнительной абсолютной погрешности. В остальных случаях – пределы дополнительной приведенной погрешности.
    (2) Для модификаций PD194PQ-2х4T-A(А1).
    (3) cos (φ) = ± (0…1…0). В случае измерения активных и полных мощностей за исключением точки φ = 0°, относящейся к нормальной области измерений (таблица Основные погрешности измерения). В случае измерения реактивных мощностей за исключением точки φ = 90°, относящейся к нормальной области измерений (таблица Основные погрешности измерения).

  • Комплект поставки PD194PQ-9R4T

    № Наименование Количество
    1 Многофункциональный измеритель (96х96) PD194PQ-9R4T 1
    2 Руководство по эксплуатации 1
