КСММ1, КСМ М1

Многофункциональные щитовые электроизмерительные приборы

КСМ-М1 — прибор многоточечного мониторинга электроэнергии

Код товара: 82148
  • 94630-25
    Прибор многоточечного мониторинга электроэнергии КСМ-М1 Прибор многоточечного мониторинга электроэнергии КСМ-М1 Прибор многоточечного мониторинга электроэнергии КСМ-М1
    2 варианта исполнения

    • Межповерочный интервал

      4 года

    • Госреестр СИ РФ

      94630-25 до 13.02.2030

    • Производитель

      КС, Россия

    Сертификаты

    Описание прибора многоточечного мониторинга электроэнергии КСМ-М1:

    Приборы многоточечного мониторинга электроэнергии КСМ-М1 имеют модификации с измерительными модулями с ЖК-индикатором, что дает возможность настройки и просмотра результатов измерений с помощью кнопок управления на лицевой панели через систему меню.

    Приборы позволяют подключать до 4 трехфазных точек или до 12 однофазных точек измерения (присоединений).

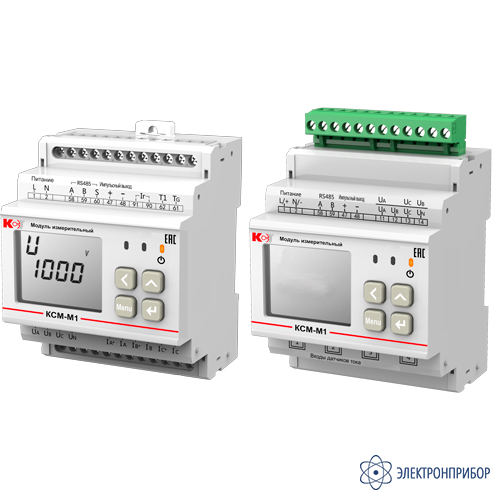

    Варианты исполнения прибора многоточечного мониторинга электроэнергии КСМ-М1:

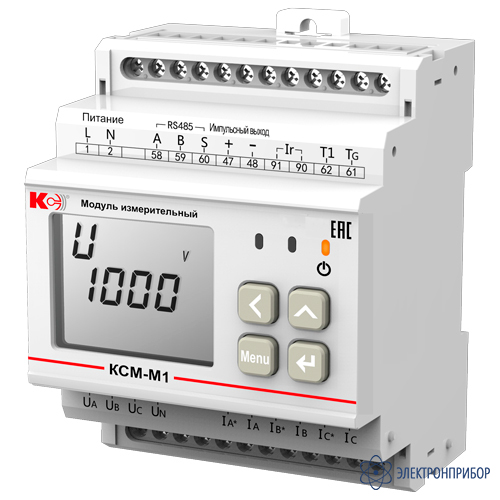

    • КСМ-М1-1: измеряет напряжение, ток, мощность, частоту, энергию, гармоники в трехфазной сети, ток утечки и температуру. Имеет 1 интерфейс RS-485, импульсный выход. Погрешность измерения: приведенная тока, напряжения, мощности, активной энергии ±0,5 %; реактивной мощности ±1,5 %; коэффициента мощности ±0,5 %; абсолютная частота ±0,01 %.

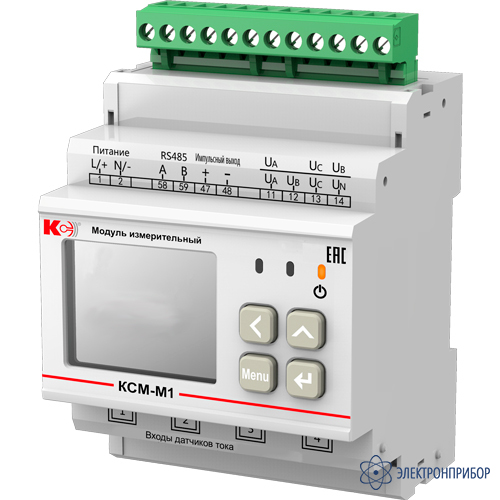

    • КСМ-М1-2: измеряет напряжение, ток, мощность, частоту, гармоники в трехфазной сети. Имеет 1 интерфейс RS-485, импульсный выход. К модулю подключаются внешние датчики тока. Погрешность измерения: приведенная тока, напряжения, мощности, активной энергии ±0,5 %; реактивной мощности ±1,5 %; коэффициента мощности ±0,5 %; абсолютная частота ±0,01 %.

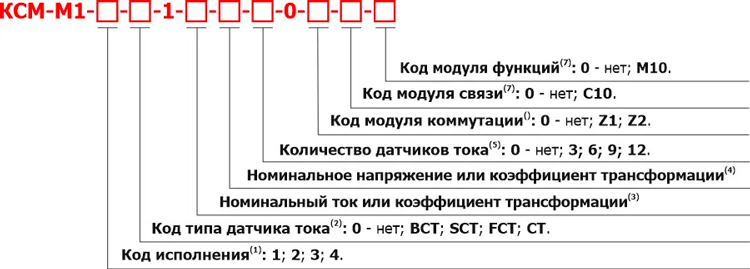

    Структура условного обозначения модификаций прибора многоточечного мониторинга электроэнергии КСМ-М1:

  • Технические характеристики прибора многоточечного мониторинга электроэнергии КСМ-М1:

    Параметр Значение
    Параметры окружающей среды
    Рабочие условия измерений температура окружающего воздуха, °C от -25 до +70
    от -40 до +70(1)
    относительная влажность воздуха, % 95 при +35
    Условия эксплуатации
    Высота над уровнем моря, не более, м 2500
    Защита от вредных воздействий без агрессивных газов
    Сопротивление изоляции не менее, МОм измерительные цепи, питание, выходные клеммы, 100
    Напряжение пробоя изоляции не менее, кВ между входом и напряжением питания, между входом и выходом, между напряжением питания и выходом, 2
    Механическая устойчивость и прочность
    Прочность при транспортировании согласно ГОСТ 22261-94, п.4.9.9, п.7.34
    Устойчивость к синусоидальной вибрации группа механического исполнения М13 согласно ГОСТ 17516.1-90, п.2
    Устойчивость к землятресению до 8 балов по шкале MSK-64 по ГОСТ 17516.1-90, приложение 6, для группы М13, для встроенных элементов, уровень установки 0 - 10 м над нулевой отметкой
    Безопасность и защита
    Степень защиты IP20
    IP40(2)
    Эдлектрическая безопасность соответствует ГОСТ 2.2.091-2012 (IEC 61010-1:2001)
    Пожарнаяя безопасность соответствует НПБ 247-97, п. 2.9, п.2.29, 2.31
    Электромагнитная совместимость
    Электромагнитная совместимость (помехоустойчивость и помехоэмиссия) соответствует ГОСТ Р МЭК 61326-1-2014
    Надежность
    Средняя наработка на отказ, тысяч ч 50000
    Средний срок службы, лет 10
    Межповерочный интервал, лет 4
    Параметры электрического питания
    Напряжение переменного и постоянного тока, В от 80 до 270
    Частота переменного тока, Гц 46-65
    Мощность, потребляемая от источника питания не более, ВА 5
    Напряжение пробоя не менее, кВ 2
    Входы напряжения
    Разрешающая способность, В 0,1
    Сопротивление измерительного входа напряжения не менее, МОм 1,7 / фаза
    Потребляемая мощность, Вт 0,1 / фаза
    Перегрузка, % постоянная: 120
    Частота входного сигнала, Гц 45-55
    Входы тока
    Номинальное значение в зависимости от типа датчика тока (приложение 1), 5 А(2)
    Импульсные выходы
    Ширина импульсов, мс 80 ± 20 %
    Максимальное напряжение, В 35
    Максимальный ток, мА 10
    Частота импульсов не более, Гц 10
    Коммуникационный интерфейс
    Тип интерфейса RS-485
    Скорость обмена не более, бит/сек 9600
    Протокол связи Modbus-RTU
    Напряжение пробоя изоляции, В ~2000
    Длительность, с 60
    (1) - для модификаций без ЖК-дисплея;
    (2) - для модификаций с датчиками тока типа СТ.

  • Комплект поставки КСМ-М1

    № Наименование Количество
    1 Прибор многоточечного мониторинга электроэнергии КСМ-М1 в выбранном исполнении 1
