PD194E/M2/C0, PD 194E /M2 /C0, PD194 E M2 C0 , PD 194 E M2 C0

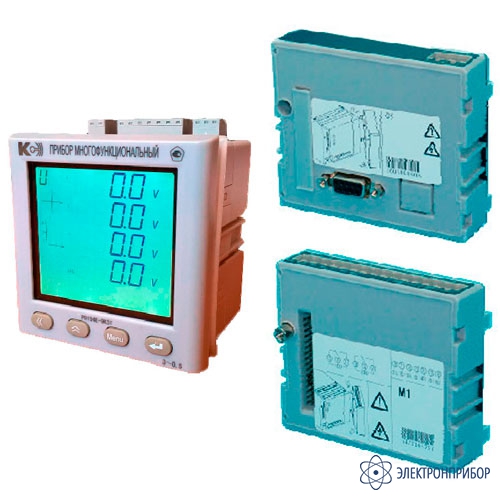

PD194E/M2/C0 — многофункциональный электроизмерительный прибор (2 порта RS-485 Modbus RTU, 6 дискретных входов, 2 релейных выхода с переключаемым контактом, 2 аналоговых выхода)
Код товара: 48016-
-
Гарантия
60 месяцев
-
Межповерочный интервал
120 месяцев
-
Госреестр СИ РФ
61535-15 до 09.09.2025
-
Производитель
Назначение многофункционального электроизмерительного прибора PD194E:
Многофункциональные цифровые электроизмерительные приборы PD194E предназначены для измерения электрических параметров в трехфазных и однофазных сетях переменного тока, выполнения функций телеизмерения, телесигнализации и телеуправления. Гибкие функциональные возможности прибора обеспечены, благодаря дополнительным модулям, присоединяемым корпусу прибора.
Исполнения многофункционального электроизмерительного прибора PD194E:
Варианты исполнения прибора PD194E:
- PD194E - многофункциональный электроизмерительный прибор (базовая модификация, 1 порт RS-485 Modbus RTU);
Дополнительные функциональные возможности прибора – второй цифровой порт, аналоговые выходы (AO), дискретные входы (DI) и релейные выходы (DO) – обеспечивают дополнительные модули типа М и С, присоединяемые к прибору сзади. На прибор можно установить не более одного модуля типа М и не более одного модуля типа С:
Функциональные модули Название Характеристики
М1 6 DI,
2 DO с переключаемым контактомМ2 6 DI,
2 DO с переключаемым контактом,
2 AOМ3 4 DI,
2 DO с переключаемым контактом,
2 DO с размыкаемым контактомМ4 4 AO
С0 Порт RS-485 (Modbus RTU) - PD194E/M1 - многофункциональный электроизмерительный прибор (1 порт RS-485 Modbus RTU, 6 дискретных входов, 2 релейных выхода с переключаемым контактом);
- PD194E/M2 - многофункциональный электроизмерительный прибор (1 порт RS-485 Modbus RTU, 6 дискретных входов, 2 релейных выхода с переключаемым контактом, 2 аналоговых выхода);
- PD194E/M3 - многофункциональный электроизмерительный прибор (1 порт RS-485 Modbus RTU, 4 дискретных входа, 2 релейных выхода с переключаемым контактом, 2 релейных выхода с размыкаемым контактом);
- PD194E/M4 - многофункциональный электроизмерительный прибор (1 порт RS-485 Modbus RTU, 4 аналоговых выхода);
- PD194E/C0 - многофункциональный электроизмерительный прибор (2 порта RS-485 Modbus RTU);
- PD194E/M1/C0 - многофункциональный электроизмерительный прибор (2 порта RS-485 Modbus RTU, 6 дискретных входов, 2 релейных выхода с переключаемым контактом);
- PD194E/M2/C0 - многофункциональный электроизмерительный прибор (2 порта RS-485 Modbus RTU, 6 дискретных входов, 2 релейных выхода с переключаемым контактом, 2 аналоговых выхода);
- PD194E/M3/C0 - многофункциональный электроизмерительный прибор (2 порта RS-485 Modbus RTU, 4 дискретных входа, 2 релейных выхода с переключаемым контактом, 2 релейных выхода с размыкаемым контактом);
- PD194E/M4/C0 - многофункциональный электроизмерительный прибор (2 порта RS-485 Modbus RTU, 4 аналоговых выхода).

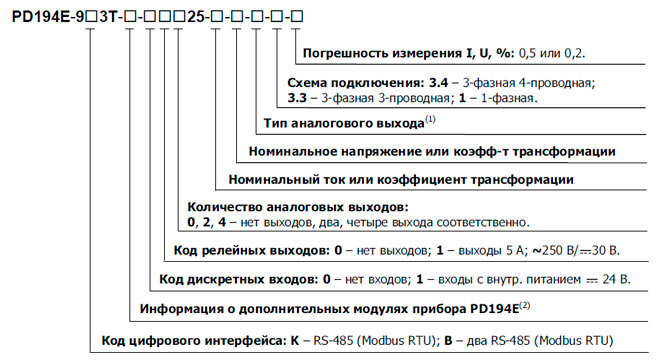

Структура наименования многофункционального электроизмерительного прибора PD194E:
.jpg)
Примечания к рисунку:
(1) Указывается при наличии аналоговых выходов.
(2) Указывается, какие дополнительные модули типа С и/или М установлены (не более одного модуля типа С и не более одного модуля типа М), например, «С0М2». Если дополнительные модули не используются, данное поле пропускается. -
-
Технические характеристики многофункционального электроизмерительного прибора PD194E:
Параметр Значение Измерения Напряжения, токи, мощности, коэффициенты мощности, частота;
максимумы тока, напряжения, мощностей;
средние мощности;
коэффициенты искажения синусоидальности токов и напряжений, коэффициенты нечетных гармонических составляющих токов и напряжений;
энергии (технический учет): активная и реактивная в обоих направлениях, реактивная по квадрантам, активная в прямом направлении по месяцам и тарифамИндикатор ЖК-индикатор с подсветкой Погрешность измерения тока и напряжения 0,2% или 0,5% Погрешность измерения мощности 0,5% Схема подключения 3-фазная 4-проводная;
3-фазная 3-проводная;
1-фазнаяЦифровой порт RS-485, протокол Modbus RTU Журнал событий Есть Энергонезависимые часы Есть Импульсные выходы счета энергии Есть Питание Пост. ток 100…415 В или пер. ток 100…350 В Размеры передней панели 96х96 мм Габаритные размеры прибора в максимальной комплектации (Ш х В х Д) 108х103х120 мм Рабочий диапазон температур от -25°С до +70°С Степень защиты по передней панели IP66 (по ГОСТ 14254-96) Средний срок службы 30 лет -
Комплект поставки PD194E/M2/C0
№ Наименование Количество 1 Многофункциональный электроизмерительный прибор PD194E/M2/C0 1 2 Краткое руководство по эксплуатации 1 3 Компакт-диск с руководством по эксплуатации прибора, программой iPMS, руководством пользователя программой iPMS, свидетельством об утверждении типа, описанием типа на прибор 1 4 Паспорт 1 5 Коробка упаковочная 1 -
