ЦА 2101, ЦА-2101

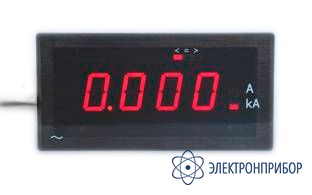

ЦА2101 амперметр цифровой щитовой переменного тока
Код товара: 41402-
-
Межповерочный интервал
3 года
-
Госреестр СИ РФ
Назначение щитового амперметра ЦА2101:
Приборы предназначены для измерения действующих значений токов, для ввода результата измерения в системы обработки и регистрации информации, а также для передачи результатов измерения по каналам телемеханики.
Амперметры ЦА2101 могут применяться на предприятиях промышленности и предприятиях электроэнергетики (ТЭЦ, ГЭС, ГРЭС, АЭС), в межсистемных электрических сетях, а также на предприятиях электротехнической промышленности для комплектации энергетического оборудования (щитов, пультов, панелей управления и др.).Особенности щитового амперметра ЦА2101:
- возможность измерения среднеквадратичных (действующих) значений сигналов переменного тока независимо от формы кривой сигнала;
- наличие одного из выходов: RS232, RS485 или токового выхода;
- увеличенная дальностью отсчета показаний за счет применения ярких светодиодных индикаторов с размером цифр до 25 мм;
- наличие блока уставок, осуществляющего сравнение измеряемой величины с заданными значениями, индикацией результата сравнения, наличием выходного сигнала результата сравнения;
- возможность коммутации цепей нагрузок по результатам сравнения измеряемой величины с заданными в пределах диапазона измерений двумя уставками;
- возможность работы со стандартными измерительными трансформаторами тока (ТТ) с выходным током 5 А;
- возможность введения масштабного коэффициента, обеспечивающего индикацию результата измерения в натуральных единицах с учетом коэффициента трансформации внешнего ТТ;
- гальваническая развязка входных, выходных цепей и цепей питания;
- повышенная надежность за счет применения более надежных комплектующих изделий, а также за счет сокращения их числа, применения автоматизированной установки и пайки элементов.
Описание щитового амперметра ЦА2101:
Каждый из приборов совмещает в себе два измерительных устройства – преобразователь измеряемого параметра в токовый или цифровой сигнал и измерительный прибор с цифровой индикацией.
Пример заказа щитового амперметра ЦА2101:
ЦА2101-ХХХ-Y-ZW, где
XXX – верхний предел измерения:
001 – 100 мА; 002 – 50 мА; 003 – 10 мА; 004 – 1 А; 005 – 5А
004 или 005 с учетом коэффициента трансформации – для измерения с внешним трансформатором тока, конкретное значение первичного тока внешнего трансформатора при заказе указывается в скобках после условного обозначения.Y – цвет свечения индикаторов: К - красный и В - зеленый;
Z – интерфейс: 1-для RS-232, 2-для RS-485;W – наличие преобразователя измеренного значения напряжения в унифицированный выходной сигнал силы постоянного тока для диапазона преобразования:
- 1 – с выходным током от 0 до 5 мА;
- 2 – с выходным током от 4 до 20 мА;
- 3 – с выходным током от 0 до 20 мА;
- 0 – токовый выход отсутствует.Пример записи амперметра для измерений с использованием внешнего трансформатора тока со значением первичного тока 2 кА, вторичного тока 5 А, цветом свечения индикаторов – зеленым, интерфейс RS-485, без токового выхода:
«Амперметр ЦА2101 – 005-В-20 (2кА) ТУ 4221-034-71064713-2007».Габаритный чертеж щитового амперметра ЦА2101:
-
-
Технические характеристики щитового амперметра ЦА2101:
Общие технические характеристики Параметр Значение Пределы измерения от 10 мА до 5 А(прямое включение),
от 505 до 50005 А (через ТТ 5А)Класс точности 0,2 Допустимые искажения формы
кривой измеряемого сигналакоэффициент искажения синусоидальности
измеряемого напряжения и тока до 30% под
влиянием гармоник от второй до 13-й.Допускаемые перегрузки
по входному каналу- две перегрузки током, превышающим в 7 раз
номинальное значение, длительностью по 15 с,
с интервалом 60 с;
- две перегрузки током, превышающим в 10 раз
номинальное значение, длительностью по 5 с,
с интервалом 10 с;
- пять перегрузок током, превышающим в 20 раз
номинальное значение, длительностью по 1 с,
с интервалом 300 с.Отображаемая информация - значение измеренной величины в виде
4-разрядного десятичного числа и запятой;
- знак «~»;
- знаки уставок «>», «=» и «<»;
- размерность «mА», «А», «kА»;Число уставок 2 Количество коммутируемых цепей 2 Параметры коммутируемых цепей:
- максимальное напряжение постоянного или переменного тока
- максимальный коммутируемый ток
250 В
не более 100 мАНапряжение питания ~ от100 до 220 В 50 Гц или
= от 100 до300 ВПотребляемая мощность не более 10 ВА Габаритные размеры не более 160 ×80×140 мм Высота цифр
индикаторного устройства25 мм Масса не более 1 кг Рабочие условия применения:
- температура окружающего воздуха
- относительная влажность
от плюс 5 до плюс 50 °С;
90 % при температуре 25 °С.Характеристики модификаций Сокращенное условное
обозначение прибораВерхний
предел
измерения
ХнЦвет
свечения
индикаторовИнтерфейс Выходной
токЦА2101-001-К-10 100 мА красный RS-232 отсутствует ЦА2101-001-В-10 100 мА зеленый RS-232 отсутствует ЦА2101-002-К-10 50 мА красный RS-232 отсутствует ЦА2101-002-В-10 50 мА зеленый RS-232 отсутствует ЦА2101-003-К-10 10 мА красный RS-232 отсутствует ЦА2101-003-В-10 10 мА зеленый RS-232 отсутствует ЦА2101-004-К-10 1 А красный RS-232 отсутствует ЦА2101-004-В-10 1 А зеленый RS-232 отсутствует ЦА2101-005-К-10 5 А красный RS-232 отсутствует ЦА2101-005-В-10 5 А зеленый RS-232 отсутствует ЦА2101-001-К-20 100 мА красный RS-485 отсутствует ЦА2101-001-В-20 100 мА зеленый RS-485 отсутствует ЦА2101-002-К-20 50 мА красный RS-485 отсутствует ЦА2101-002-В-20 50 мА зеленый RS-485 отсутствует ЦА2101-003-К-20 10 мА красный RS-485 отсутствует ЦА2101-003-В-20 10 мА зеленый RS-485 отсутствует ЦА2101-004-К-20 1 А красный RS-485 отсутствует ЦА2101-004-В-20 1 А зеленый RS-485 отсутствует ЦА2101-005-К-20 5 А красный RS-485 отсутствует ЦА2101-005-В-20 5 А зеленый RS-485 отсутствует ЦА2101-001-К-11 100 мА красный RS-232 0 до 5 мА ЦА2101-001-В-11 100 мА зеленый RS-232 0 до 5 мА ЦА2101-002-К-11 50 мА красный RS-232 0 до 5 мА ЦА2101-002-В-11 50 мА зеленый RS-232 0 до 5 мА ЦА2101-003-К-11 10 мА красный RS-232 0 до 5 мА ЦА2101-003-В-11 10 мА зеленый RS-232 0 до 5 мА ЦА2101-004-К-11 1 А красный RS-232 0 до 5 мА ЦА2101-004-В-11 1 А зеленый RS-232 0 до 5 мА ЦА2101-005-К-11 5 А красный RS-232 0 до 5 мА ЦА2101-005-В-11 5 А зеленый RS-232 0 до 5 мА ЦА2101-001-К-12 100 мА красный RS-232 4 до 20 мА ЦА2101-001-В-12 100 мА зеленый RS-232 4 до 20 мА ЦА2101-002-К-12 50 мА красный RS-232 4 до 20 мА ЦА2101-002-В-12 50 мА зеленый RS-232 4 до 20 мА ЦА2101-003-К-12 10 мА красный RS-232 4 до 20 мА ЦА2101-003-В-12 10 мА зеленый RS-232 4 до 20 мА ЦА2101-004-К-12 1 А красный RS-232 4 до 20 мА ЦА2101-004-В-12 1 А зеленый RS-232 4 до 20 мА ЦА2101-005-К-12 5 А красный RS-232 4 до 20 мА ЦА2101-005-В-12 5 А зеленый RS-232 4 до 20 мА ЦА2101-001-К-13 100 мА красный RS-232 0 до 20 мА ЦА2101-001-В-13 100 мА зеленый RS-232 0 до 20 мА ЦА2101-002-К-13 50 мА красный RS-232 0 до 20 мА ЦА2101-002-В-13 50 мА зеленый RS-232 0 до 20 мА ЦА2101-003-К-13 10 мА красный RS-232 0 до 20 мА ЦА2101-003-В-13 10 мА зеленый RS-232 0 до 20 мА ЦА2101-004-К-13 1 А красный RS-232 0 до 20 мА ЦА2101-004-В-13 1 А зеленый RS-232 0 до 20 мА ЦА2101-005-К-13 5 А красный RS-232 0 до 20 мА ЦА2101-005-В-13 5 А зеленый RS-232 0 до 20 мА ЦА2101-001-К-21 100 мА красный RS-485 0 до 5 мА ЦА2101-001-В-21 100 мА зеленый RS-485 0 до 5 мА ЦА2101-002-К-21 50 мА красный RS-485 0 до 5 мА ЦА2101-002-В-21 50 мА зеленый RS-485 0 до 5 мА ЦА2101-003-К-21 10 мА красный RS-485 0 до 5 мА ЦА2101-003-В-21 10 мА зеленый RS-485 0 до 5 мА ЦА2101-004-К-21 1 А красный RS-485 0 до 5 мА ЦА2101-004-В-21 1 А зеленый RS-485 0 до 5 мА ЦА2101-005-К-21 5 А красный RS-485 0 до 5 мА ЦА2101-005-В-21 5 А зеленый RS-485 0 до 5 мА ЦА2101-001-К-22 100 мА красный RS-485 4 до 20 мА ЦА2101-001-В-22 100 мА зеленый RS-485 4 до 20 мА ЦА2101-002-К-22 50 мА красный RS-485 4 до 20 мА ЦА2101-002-В-22 50 мА зеленый RS-485 4 до 20 мА ЦА2101-003-К-22 10 мА красный RS-485 4 до 20 мА ЦА2101-003-В-22 10 мА зеленый RS-485 4 до 20 мА ЦА2101-004-К-22 1 А красный RS-485 4 до 20 мА ЦА2101-004-В-22 1 А зеленый RS-485 4 до 20 мА ЦА2101-005-К-22 5 А красный RS-485 4 до 20 мА ЦА2101-005-В-22 5 А зеленый RS-485 4 до 20 мА ЦА2101-001-К-23 100 мА красный RS-485 0 до 20 мА ЦА2101-001-В-23 100 мА зеленый RS-485 0 до 20 мА ЦА2101-002-К-23 50 мА красный RS-485 0 до 20 мА ЦА2101-002-В-23 50 мА зеленый RS-485 0 до 20 мА ЦА2101-003-К-23 10 мА красный RS-485 0 до 20 мА ЦА2101-003-В-23 10 мА зеленый RS-485 0 до 20 мА ЦА2101-004-К-23 1 А красный RS-485 0 до 20 мА ЦА2101-004-В-23 1 А зеленый RS-485 0 до 20 мА ЦА2101-005-К-23 5 А красный RS-485 0 до 20 мА ЦА2101-005-В-23 5 А зеленый RS-485 0 до 20 мА -
Комплект поставки ЦА2101
№ Наименование Количество 1. Амперметр цифровой щитовой переменного тока ЦА2101 1 -
