ЦА2136, ЦА-2136

Амперметры щитовые

ЦА 2136 — амперметр переменного тока

Код товара: 60323
  • 75433-19
    3 варианта исполнения

    • Гарантия

      1.5 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      75433-19 до 21.06.2029

    Назначение амперметра переменного тока ЦА 2136:

    Амперметры ЦА 2136 предназначены для измерения тока в электрических сетях переменного тока частотой 50 Гц с помощью внешнего измерительного трансформатора тока (ТТ) с вторичным током 1; 2; 5 или 5√3 А. Номинальные первичные токи могут быть от 1 А до 40 кА, промежуточные значения тока в соответствии со стандартным рядом трансформаторов тока.

    Описание амперметра переменного тока ЦА 2136:

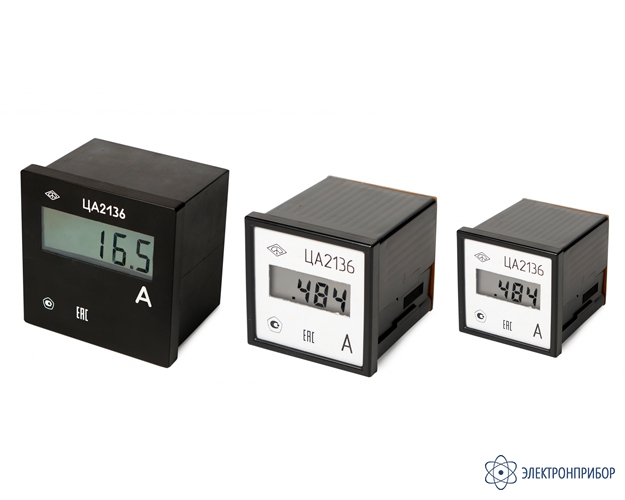

    Вольтметр ЦВ 2136 изготавливается в трех исполнениях в зависимости от типоразмера по лицевой панели корпуса:

    Приборы отличаются тем, что они обеспечивают прямую замену стрелочных щитовых амперметров и характеризуются тем, что не требуют внешнего источника оперативного питания и не содержат внутреннего источника питания (батареи или аккумулятора).

    Приборы полностью приспособлены для замены аналоговых (стрелочных) приборов на щитах электрооборудования как по конструкции (по габаритным и установочным размерам), так и по схеме внешних подключений, так как имеют только две входные клеммы.

    Погрешность измерения приборов 0.5%, размер цифр отсчетного устройства 25 мм (для прибора 120х120 мм ЦА 2136-1), максимальные показания приборов 1999, индикация размерности измеряемых параметров в A, kA. Частотный диапазон измеряемых сигналов 50-400-1000 Гц, может быть расширен по согласованию с потребителем до 10 000 Гц.

    По заказу потребителя амперметры могут выполняться по аналогии со стрелочными электромагнитными gриборами в виде перегрузочных амперметров с коэффициентом перегрузки Кп=2 или Кп=5.

    Приборы не требуют каких-либо подрегулировок в процессе эксплуатации и имеют автоматическую установку нуля, время работы прибора без отключения от сети измерения не ограничено.

    По заказу потребителя приборы могут поставляться с подсветкой ЖК-индикатора, питание подсветки может быть от измеряемого сигнала или от внешнего источника с напряжением постоянного или переменного тока с номинальным напряжением, задаваемым потребителем в диапазоне значений от 5 до 220 В.

    Приборы соответствуют требованиям технических регламентов ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Регистрационный номер декларации о соответствии ЕАЭС N RU Д-RU.АП02. В.14048. Приборы сертифицированы в Национальной системе сертификации, сертификаты соответствия НСС-RU-РС54-Н-00515-19 (ЦА2136).

    Пример записи амперметра ЦА 2136 типоразмера 120х120 мм, для работы с ТТ 200/5 при заказе: «Амперметр ЦА2136-1, 200 А, 200/5».

  • Технические характеристики амперметра переменного тока ЦА 2136:

    Номинальные значения измеряемого входного сигнала, Xн Цена единицы младшего разряда Падение напряжения, мВ, не более
    Номинальные значения измеряемого входного сигнала, цена единицы младшего разряда и входной ток
    1 А 0,001 А 150
    5 А 0,01 А
    5√3 А 0,01 А
    Примечания:
    1 Для приборов, используемых для работы с внешним ТН, номинальное значения первичного напряжения и номинальное значения вторичного напряжения ТН задаются потребителем согласно ГОСТ 1983-2015.
    2 Для приборов, используемых для работы с внешним ТТ, номинальное значения первичного тока и номинальное значения вторичного тока ТТ задаются потребителем согласно ГОСТ 7746-2015.
    Параметр Значение
    Диапазон измерений от 0,1∙Xн до 1,0∙Xн
    Пределы допускаемой основной приведенной (к номинальному значению измеряемого входного сигнала Xн) погрешности измерений среднеквадратичного значения напряжения или силы переменного тока, %, в диапазоне частот:
    - от 45 до 55 Гц включительно
    - свыше 55 до 1000 Гц

    ±0,5
    ±0,6
    Пределы допускаемой дополнительной приведенной (к номинальному значению измеряемого входного сигнала Xн) погрешности, в долях пределов допускаемой основной погрешности:
    - от изменения температуры воздуха в диапазоне рабочих температур, на каждые 10 °С
    - от изменения относительной влажности воздуха до 90 % при температуре +25 ˚С

    0,5
    0,5
    Нормальные условия измерений:
    - температура окружающего воздуха, °С
    - относительная влажность, %
    - атмосферное давление, кПа
    от +15 до +25
    от 30 до 80
    от 84,0 до 106,7
    Условия эксплуатации:
    - температура окружающего воздуха, °С
    - относительная влажность при температуре +25 °С, %, не более
    - атмосферное давление, кПа
    от +5 до +50
    90
    от 84,0 до 106,7
    Средний срок службы, лет 10
    Средняя наработка на отказ, ч 60000
    Габаритные размеры, мм, не более:
    - ЦА 2136-1
    - ЦА 2136-2
    - ЦА 2136-3
    120х120 мм
    96 х 96 мм
    72 х 72 мм
    Масса, кг, не более:
    - ЦА 2136-1
    - ЦА 2136-2
    - ЦА 2136-3
    0,6
    0,4
    0,3

  • Комплект поставки ЦА 2136

    № Наименование Количество
    1 Амперметр переменного тока ЦА 2136 в выбранном исполнении 1
    2 Крепежные детали 2
    3 Руководство по эксплуатации 1
