ЭА 2233, ЭА-2233

Амперметры щитовые

ЭА2233 — амперметр щитовой аналоговый постоянного тока

Код товара: 60365
  • 48447-11

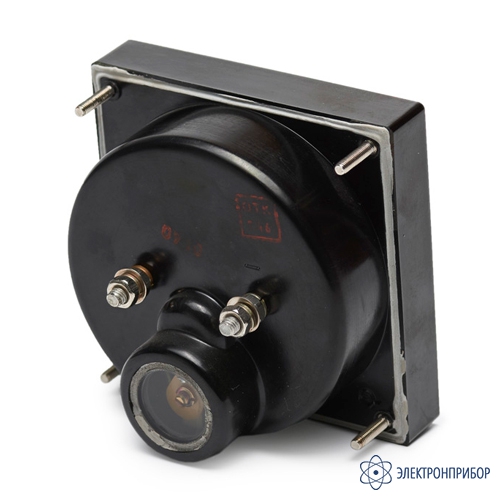

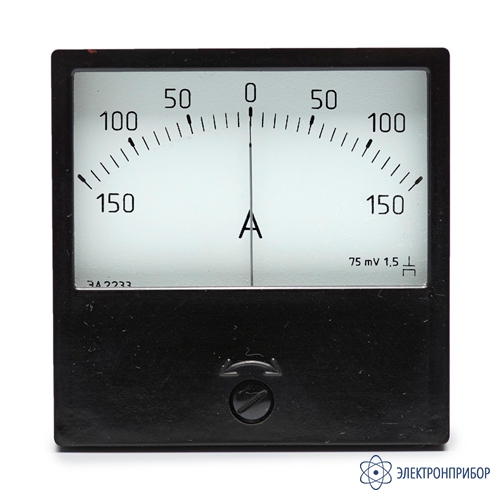

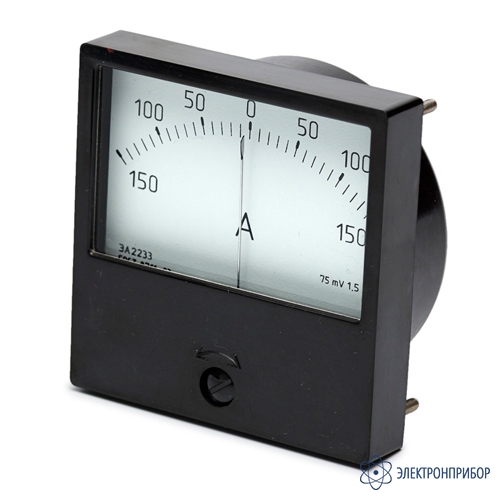

    Амперметр щитовой аналоговый постоянного тока ЭА2233 Амперметр щитовой аналоговый постоянного тока ЭА2233 Амперметр щитовой аналоговый постоянного тока ЭА2233
    2 варианта исполнения

    • Гарантия

      1.5 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      48447-11 до 27.10.2026

    Назначение амперметра щитового аналогового постоянного тока ЭА2233:

    Амперметры, микроамперметры, миллиамперметры, килоамперметры ЭА2233 предназначены для встраивания в измерительную и испытательную аппаратуру, служат для измерения силы постоянного тока в электрических цепях стационарных и переносных устройств, эксплуатируемых в закрытых неотапливаемых помещениях.

    Описание амперметра щитового аналогового постоянного тока ЭА2233:

    Микро-, Милли-, кило-, амперметры ЭА2233 – приборы магнитоэлектрической системы с креплением подвижной части на кернах и подпятниках. Рабочее положение горизонтальное и вертикальное.

     ЭА2233 производится с несколькими классами точности:

    По согласованию с заказчиком приборы могут изготавливаться со специальными шкалами и без заливки герметиком. Пример записи при заказе и в технической документации другой продукции:

    • «Миллиамперметр ЭА2233, 0-1 мА, ТУ 4223-001-05798310-99»;
    • без заливки герметиком: «Миллиамперметр ЭА2233А, 0-1 мА, ТУ 4223-001-05798310-99»;
    • со специальной шкалой: «Миллиамперметр ЭА2233.Х, ТУ 4223-001-05798310-99»,

    где Х – исполнение по конструкторской документации;

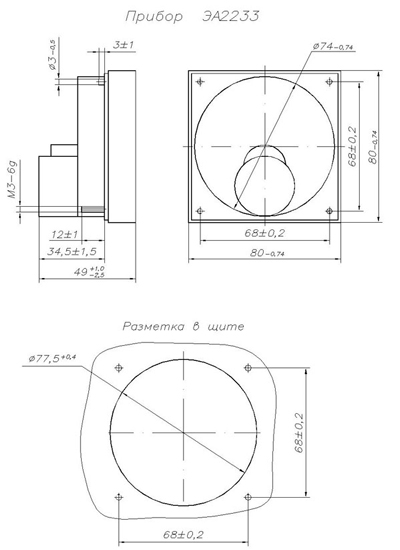

    Рис.1. Габаритный чертеж амперметра щитового аналогового постоянного тока ЭА2233

  • Технические характеристики амперметра щитового аналогового постоянного тока ЭА2233:

    Диапазоны измерения Класс точности Внутреннее сопротивление Ом, не более Падение напряжения, не более, мВ
    Характеристики миллиамперметров и амперметров ЭА2233
    0-1 мА 2,5 150 —
    1-0-1 мА 1,5 75 —
    0-5 мА 2,5 15 —
    5-0-5 мА 1,5 7,5 —
    0-10 мА 2,5 7,5 —
    10-0-10 мА 1,5 7,5 —
    0-30 мА 2,5 2 —
    30-0-30 мА 1,5 2 —
    0-50 мА 2,5 — 90
    50-0-50 мА 1,5 —
    0-100 мА 2,5 —
    100-0-100 мА 1,5 —
    0-150 мА 2,5 —
    150-0-150 мА 1,5 —
    0-300 мА 2,5 —
    30-0-300 мА 1,5 —
    0-500 мА 2,5 —
    500-0-500 мА 1,5 —
    0-1 А 2,5 —
    1-0-1 А 1,5 —
    0-3 А 2,5 —
    3-0-3 А 1,5 —
    0-5 А 2,5 —
    5-0-5 А 1,5 —
    0-10 2,5 —
    10-0-10 А 1,5 —
    Диапазоны измерения Класс точности Способ включения Падение напряжения, не более, мВ
    Характеристики амперметров и килоамперметров ЭА2233 с отдельными вспомогательными частями
    0-20 А 2,5 С измерительным шунтом 75 ШС М3
    на 20 А и проводами КП1-4    		 75
    20-0-20 А 1,5
    0-30 А 2,5 С измерительным шунтом 75 ШС М3
    на 30 А и проводами КП1-4
    30-0-30 А 1,5
    0-50 А 2,5 С измерительным шунтом 75 ШС М3
    на 50 А и проводами КП1-4
    50-0-50 А 1,5
    0-75 А 2,5 С измерительным шунтом 75 ШС М3
    на 75 А и проводами КП1-4/5
    75-0-75 А 1,5
    0-100 А 2,5 С измерительным шунтом 75 ШС М3
    на 100 А и проводами КП1-4/5
    100-0-100 А 1,5
    0-150 А 2,5 С измерительным шунтом 75 ШС М3
    на 150 А и проводами КП1-4/5
    150-0-150 А 1,5
    0-200 А 2,5 С измерительным шунтом 75 ШС М3
    на 200 А и проводами КП1-4/5
    200-0-200 А 1,5
    0-300 2,5 С измерительным шунтом 75 ШС М3
    на 300 А и проводами КП1-4/5
    300-0-300 1,5
    0-500 А 2,5 С измерительным шунтом 75 ШС М3
    на 500 А и проводами КП1-4/5
    500-0-500 А 1,5
    0-750 А 2,5 С измерительным шунтом 75 ШС М3
    на 750 А и проводами КП1-4/5
    750-0-750 А 1,5
    200-0-750 А 1,5
    0-1 кА 2,5 С измерительным шунтом 75 ШС М3
    на 1000 А и проводами КП1-4/5
    1-0-1 кА 1,5
    0-1,5 2,5 С измерительным шунтом 75 ШС М3
    на 1500 А и проводами КП1-4/5
    1,5-0-1,5 1,5
    0-4 2,5 С измерительным шунтом 75 ШС М3
    на 4000 А и проводами КП1-4/5
    4-0-4 1,5
    0-6 2,5 С измерительным шунтом 75 ШС М3
    на 6000 А и проводами КП1-4/5
    6-0-6 1,5
    0-7,5 2,5 С измерительным шунтом 75 ШС М3
    на 7500 А и проводами КП1-4/5
    7,5-0-7,5 1,5
    Параметр Значение
    Общие характеристики
    Температура окружающего воздуха от минус 50 до +60°С
    Относительная влажность воздуха 95 %  при температуре 35 °C
    Габаритные размеры 80х80х50 мм
    Масса 0,2 кг

  • Комплект поставки ЭА2233

    № Наименование Количество
    1 Амперметр щитовой аналоговый постоянного тока ЭА2233 в выбранном исполнении 1
    2 Паспорт 1
    3 Руководство по эксплуатации 1
