Амперметры щитовые

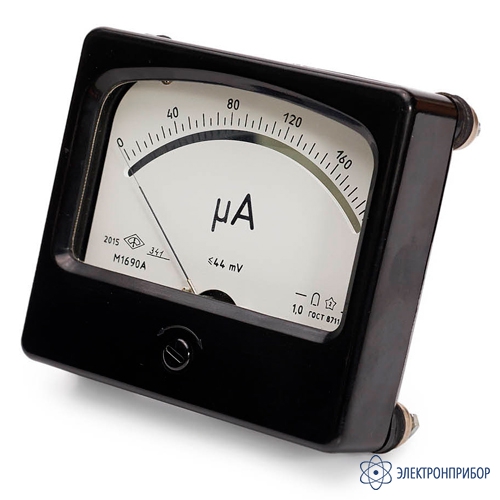

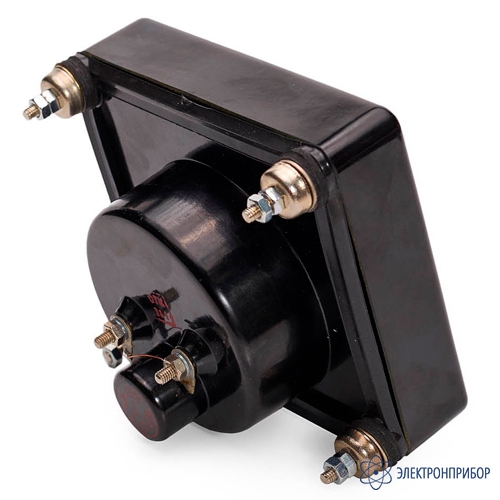

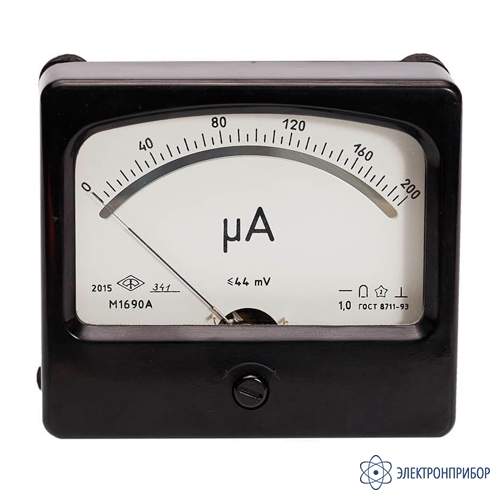

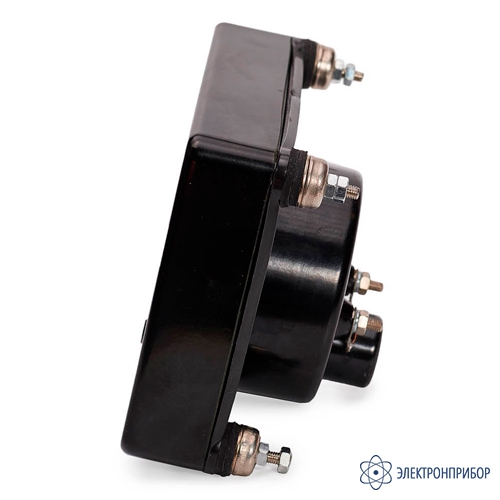

М1690А — прибор щитовой аналоговый постоянного тока

Код товара: 60342
  • 18546-05
    Прибор щитовой аналоговый постоянного тока М1690А Прибор щитовой аналоговый постоянного тока М1690А Прибор щитовой аналоговый постоянного тока М1690А Прибор щитовой аналоговый постоянного тока М1690А

    • Гарантия

      36 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      18546-05 до 07.02.2025

    Сертификаты

    Назначение прибора щитового аналогового постоянного тока М1690А:

    Приборы серии «ПРОЧНОСТЬ» – щитовые микроамперметры и миллиамперметры постоянного тока М1690А предназначены для встраивания в измерительную и испытательную аппаратуру и в изделия, эксплуатируемые в полевых условиях при повышенных механических и климатических воздействиях. Используются в основном в изделиях оборонных отраслей промышленности.

    Описание прибора щитового аналогового постоянного тока М1690А:

    Приборы М1690А – микроамперметры, миллиамперметры постоянного тока, магнитоэлектрической системы со стрелочным указателем, виброустойчивые, вибропрочные ударопрочные. Нормальное положение вертикальное или горизонтальное.

    Принцип действия приборов основан на взаимодействии магнитного поля постоянного магнита с электрическим током, проходящим по обмотке рамки. Микроамперметры и миллиамперметры М1690А представляют собой щитовые приборы магнитоэлектрической системы со стрелочным указателем с подвижной частью на растяжках и механическим противодействующим моментом со шкалой с нулевой отметкой на краю или внутри диапазона измерений, длиной шкалы – 90 мм. Приборы относятся к невосстанавливаемым неремонтируемым однофункциональным изделиям. Микроамперметры и миллиамперметры М1690А являются виброустойчивыми, вибропрочными и ударопрочными приборами.

    Исполнения приборов зависят от диапазона измерения. По требованию потребителей приборы могут изготавливаться со специальными шкалами.

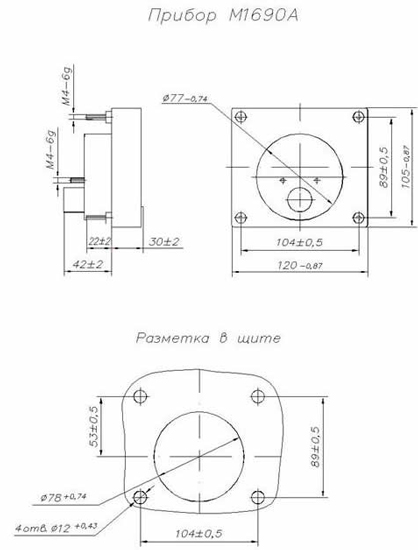

    Рис.1. Габаритный чертеж прибора щитового аналогового постоянного тока М1690А

  • Технические характеристики прибора щитового аналогового постоянного тока М1690А:

    Диапазоны измерений Падение напряжения, мВ, не более
    мкА мА
    25-0-25 — 35
    0-50 — 70
    50-0-50 — 25
    0-100 — 50
    100-0-100 — 22
    0-200 — 44
    200-0-200 — 16
    0-300 — 105
    0-500 — 40
    500-0-500 — 12
    — 0-1 24
    — 1-0-1 12
    — 0-2 24
    — 2-0-2 17
    — 0-5 40
    — 5-0-5 30
    — 0-10 60
    — 10-0-10 60
    Параметр Значение
    Класс точности 1,0
    Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерения силы
    тока, %    		 ±1,0
    Остаточное отклонение указателя приборов от нулевой отметки при плавном подводе указателя к этой отметке от наиболее удаленной от нее отметки шкалы, мм, не более 0,9
    Пределы допускаемой дополнительной погрешности измерения, вызванной:
    - отклонением температуры окружающего воздуха от нормальной (20±5) °С до любой в пределах от минус 50 до плюс 80 °С, на каждые 10 °С изменения температуры, %
    - воздействием относительной влажности 98 % и температуры 40 °С, %
    - влиянием внешнего постоянного однородного магнитного поля с индукцией 0,5 мТл при самом неблагоприятном его направлении, %
    - отклонением приборов от нормального положения в любом направлении на 30°, %
    ±0,4

    ±1,5
    ±1,0

    ±1,0
    Время установления рабочего режима, мин, не более 1
    Время установления показаний, с, не более 4
    Рабочие условия эксплуатации:
    - температура окружающего воздуха, ºС
    - относительная влажность воздуха при температуре до +40 ºС, %
    от -50 до +80
    98
    Средняя наработка на отказ, ч 32500
    Средний срок службы, лет, не менее 8
    Нормальное положение приборов вертикальное или горизонтальное
    Габаритные размеры (ДхШхВ), мм, не более 120x105x76
    Масса, кг, не более 0,70

  • Комплект поставки М1690А

    № Наименование Количество
    1 Прибор щитовой аналоговый постоянного тока М1690А 1
    2 Паспорт 1
    3 Руководство по эксплуатации 1
