М1692 — прибор щитовой аналоговый постоянного тока

Код товара: 60355
  • 44401-10

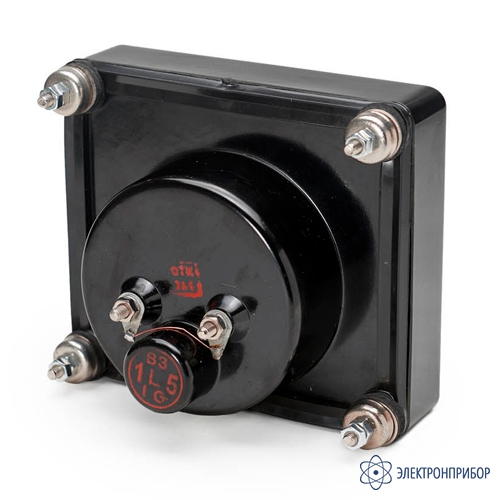

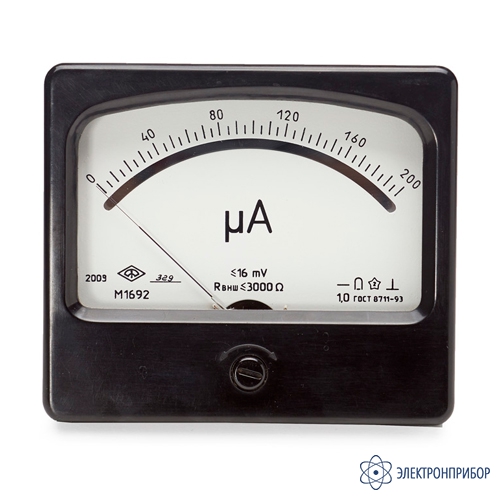

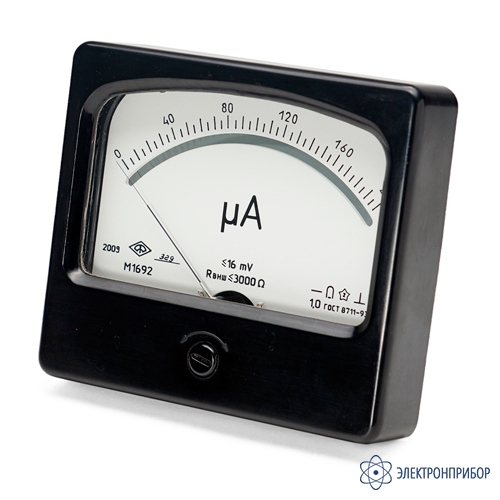

    Прибор щитовой аналоговый постоянного тока М1692 Прибор щитовой аналоговый постоянного тока М1692 Прибор щитовой аналоговый постоянного тока М1692
    2 варианта исполнения

    • Гарантия

      3 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      44401-10 до 28.02.2030

    Назначение прибора щитового аналогового постоянного тока М1692:

    Приборы серии «ПРОЧНОСТЬ» – щитовые микроамперметры и миллиамперметры постоянного тока М1692​ предназначены для встраивания в измерительную и испытательную аппаратуру и в изделия, эксплуатируемые в полевых условиях при повышенных механических и климатических воздействиях. Используются в основном в изделиях оборонных отраслей промышленности.

    Описание прибора щитового аналогового постоянного тока М1692:

    Приборы М1692 – микроамперметры, миллиамперметры постоянного тока, магнитоэлектрической системы со стрелочным указателем, виброустойчивые, вибропрочные ударопрочные. Нормальное положение вертикальное или горизонтальное.

    Микроамперметры и миллиамперметры представляют собой щитовые приборы магнитоэлектрической системы со стрелочным указателем с подвижной частью на растяжках и механическим противодействующим моментом со шкалой с нулевой отметкой на краю или внутри диапазона измерений, длиной шкалы 90 мм. Микроамперметры и миллиамперметры относятся к невосстанавливаемым неремонтируемым однофункциональным изделиям. Микроамперметры и миллиамперметры являются виброустойчивыми, вибропрочными и ударопрочными приборами.

    Исполнения приборов зависят от диапазона измерений. По требованию потребителей приборы могут изготавливаться со специальными шкалами. Производятся с несколькими классами точности:

    Пример записи при заказе и в технической документации другой продукции прибора М1692 с диапазоном измерений 0-50 мкА, класса точности 0,5, предназначенного для монтажа на вертикальном щите: «Прибор М1692, 0-50 мкА, кл. 0,5, верт., ТУ 25-04-132-78».

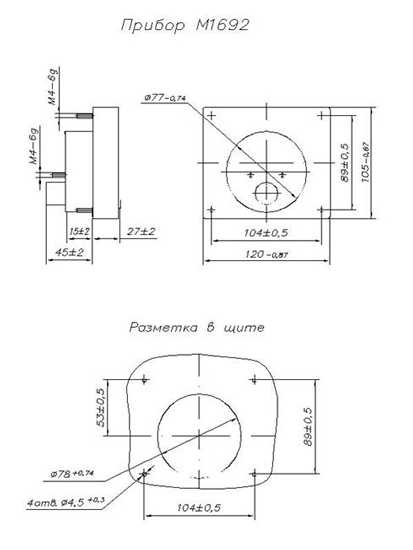

    Рис.1. Габаритный чертеж прибора щитового аналогового постоянного тока М1692

  • Технические характеристики прибора щитового аналогового постоянного тока М1692:

    Диапазоны измерений Класс точности Падение напряжения, мВ, не более Сопротивление внешней цепи, Ом
    мкА мА
    10-0-10 — 1,0 55 от 2000 до 50000
    0-20 — 1,0 110 от 2000 до 50000
    20-0-20 — 1,0 110 не менее 1000
    0-50 — 0,5 70 не менее 1000
    50-0-50 — 0,5 25 не менее 300
    0-100 — 0,5 50 не менее 300
    100-0-100 — 0,5 22 любое
    200-0-200 — 0,5 16 любое
    0-200 —— 1,0 16 не более 3000
    0,5 44 не более 3000
    0-500 — 0,5 40 любое
    500-0-500 — 0,5 12 любое
    — 0-1 0,5 24 любое
    — 1-0-1 0,5 12 любое
    — 0-2 0,5 24 любое
    — 2-0-2 0,5 17 любое
    — 0-5 0,5 40 любое
    — 5-0-5 0,5 30 любое
    — 0-10 0,5 60 любое
    — 10-0-10 0,5 60 любое
    Параметр Значение
    Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерения силы тока, % ±0,5
    ±1,0
    Остаточное отклонение указателя приборов от нулевой отметки при плавном подводе указателя к этой отметке от наиболее удаленной от нее отметки шкалы, мм, не более
    - для класса точности 0,5
    - для класса точности 1,0

    0,45
    0,90
    Пределы допускаемой дополнительной погрешности измерения, вызванной:
    - отклонением температуры окружающего воздуха от нормальной (20±5) °С до любой в пределах от минус 40 до плюс 60 °С, на каждые 10 °С изменения температуры, %
    - воздействием относительной влажности 98 % и температуры 35 °С, %
    - влиянием внешнего постоянного однородного магнитного поля с индукцией 0,5 мТл при самом неблагоприятном его направлении, %
    - отклонением приборов от нормального положения в любом направлении на 30°, %:
          - для класса точности 0,5
          - для класса точности 1,0
    ±0,3

    ±1,0
    ±0,5


    ±0,5
    ±1,0
    Время установления рабочего режима, мин, не более 1
    Время установления показаний, с, не более 4
    Средняя наработка на отказ, ч, не менее 32 500
    Средний срок службы, лет, не менее 8
    Виброустойчивость от 10 до 25 Гц, ускорение до 20м/с2
    Вибропрочность от 10 до 80 Гц, ускорение до 30м/с2
    Ударопрочность ускорение до 50 м/с2
    Рабочие условия эксплуатации:
    - температура окружающего воздуха, °С
    - относительная влажность окружающего воздуха, при температуре до 35 °С, %
    от минус 40 до плюс 60
    98
    Нормальное положение приборов вертикальное или горизонтальное
    Габаритные размеры (длина х ширина х высота), мм, не более 120x105x76
    Масса, кг, не более 0,70

  • Комплект поставки М1692

    № Наименование Количество
    1 Прибор щитовой аналоговый постоянного тока М1692 в выбранном исполнении 1
    2 Паспорт 1
    3 Руководство по эксплуатации 1
