Амперметры щитовые

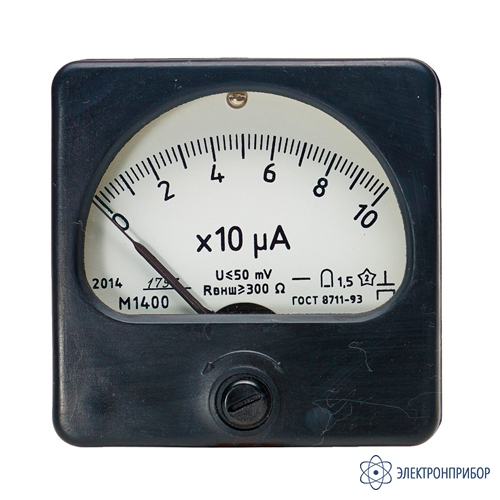

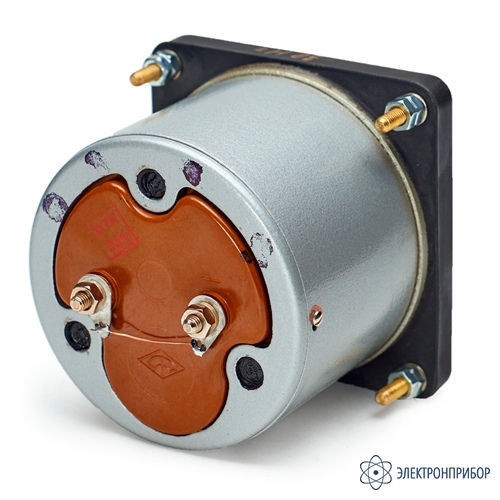

М1400 — прибор щитовой аналоговый постоянного тока

Код товара: 60340
  • 18547-05
    Прибор щитовой аналоговый постоянного тока М1400 Прибор щитовой аналоговый постоянного тока М1400

    • Гарантия

      3.5 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      18547-05 до 23.12.2029

    Назначение прибора щитового аналогового постоянного тока М1400:

    Приборы серии «ПРОЧНОСТЬ» – щитовые микроамперметры и миллиамперметры постоянного тока М1400 предназначены для встраивания в измерительную и испытательную аппаратуру и в изделия, эксплуатируемые в полевых условиях при повышенных механических и климатических воздействиях. Используются в основном в изделиях оборонных отраслей промышленности.

    Приборы М1400 – микроамперметры, миллиамперметры постоянного тока, магнитоэлектрической системы с креплением подвижной части на растяжках, с механическим противодействующим моментом, виброустойчивые, ударопрочные. Нормальное положение вертикальное и горизонтальное.

    По заказу приборы могут изготавливаться со специальными шкалами.

    Пример записи при заказе и в технической документации другой продукции прибора М1400 с диапазоном измерений 0-500 мкА, виброустойчивого исполнения в диапазоне частот от 10 до 51 Гц: «Прибор М1400, 500 мкА, 51 Гц, ТУ 25-04-117-77».

    Пример записи прибора М1400 со специальной шкалой: «Прибор М1400-N, ТУ 25-04-117-77» где N – порядковое число разновидности, присвоенное разработчиком.

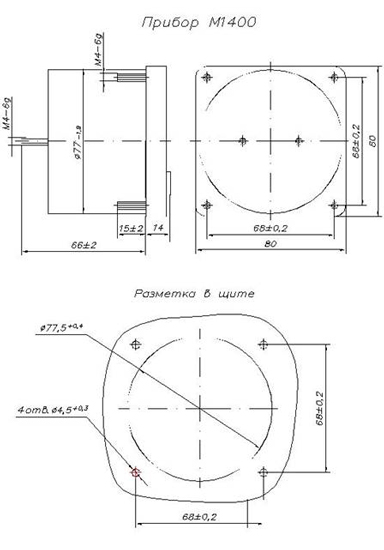

    Рис.1. Габаритный чертеж прибора щитового аналогового постоянного тока М1400

  • Технические характеристики прибора щитового аналогового постоянного тока М1400:

    Пределы измерений Значение падения напряжения, мВ, не более
    мкА мА
    Пределы измерений и значения падений напряжения
    25-0-25 — 35
    0-50 — 70
    50-0-50 — 25
    0-100 — 50
    100-0-100 — 22
    0-200 — 44
    200-0-200 — 16
    0-300 — 105
    0-500 — 40
    500-0-500 — 12
    — 0-1 24
    — 1-0-1 12
    — 0-2 24
    — 2-0-2 17
    — 0-5 40
    — 5-0-5 30
    — 0-10 60
    — 10-0-10 60
    Параметр Значение
    Класс точности 1,5
    Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, % ±1,5
    Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, %:
    - от изменения температуры окружающего воздуха от нормальной до любой в пределах от -50 до +80 ºС, на каждые 10 ºС изменения температуры
    - от изменения относительной влажности от нормальной до 98 % при температуре +40 ºС
    - от воздействия внешнего постоянного однородного магнитного поля с индукцией 0,5 мТл при самом неблагоприятном его направлении
    - от изменения пространственного положения от нормального в любом направлении на 45º

    ±0,5

    ±1,0
    ±1,0

    ±1,5
    Нормальные условия измерений:
    - температура окружающего воздуха, ºС
    - относительная влажность воздуха, %
    - пространственное положение
    от +15 до +25
    от 30 до 80
    вертикальное и горизонтальное
    Остаточное отклонение указателя от нулевой отметки при плавном подводе указателя к этой отметке от наиболее удаленной от нее отметки шкалы, мм, не более 0,96
    Время установления рабочего режима, мин, не более 1
    Время установления показаний, с, не более 4
    Условия эксплуатации:
    - температура окружающего воздуха, ºС
    - относительная влажность воздуха при температуре до +40 ºС, %
    от -50 до +80
    98
    Средняя наработка на отказ, ч 32500
    Габаритные размеры (ВхДхШ), мм, не более 80х82х80
    Масса, кг, не более 0,55

  • Комплект поставки М1400

    № Наименование Количество
    1 Прибор щитовой аналоговый постоянного тока М1400 1
    2 Паспорт 1
    3 Руководство по эксплуатации 1
