Амперметры щитовые

ЭА2258М-10 кл.1,5 — амперметр щитовой аналоговый переменного тока с расширенным диапазоном измерений

Код товара: 41110
  • 80918-21
    Амперметр щитовой аналоговый переменного тока с расширенным диапазоном измерений ЭА2258М-10 кл.1,5 Амперметр щитовой аналоговый переменного тока с расширенным диапазоном измерений ЭА2258М-10 кл.1,5

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      80918-21 до 24.02.2026

    Назначение амперметра ЭА2258М-10 кл.1,5:

    Амперметры щитовые переменного тока с расширенным диапазоном измерения ЭА2258М-10, могут применяться на предприятиях промышленности и предприятиях электроэнергетики (ТЭЦ, ГЭС, ГРЭС, АЭС), в межсистемных электрических сетях, а также на предприятиях электротехнической промышленности для комплектации энергетического оборудования (щитов, пультов, панелей управления и др.)

    Описание амперметра ЭА2258М-10 кл.1,5:

    Амперметры ЭА2258М-10 по габаритным размерам быть использованы взамен приборов Э365, Э377, ЭА0702, (габарит по наличнику 120х120 мм, утопленная часть 112х112 мм).

    Прибор имеет две шкалы и два диапазона измерения:
    основной диапазон, например, 50/5 А т.е. 0-5 А (шкала 0-50 А) и дополнительный диапазон, равный 20% от основного (0–1 А, шкала 0-10 А). обе шкалы имеют линейный характер.
    Второй диапазон измерения с дополнительной шкалой используется для увеличения чувствительности и точности измерения в области малых токов (от 0 до 1 А) с погрешностью 1,5 %.
    Переход от основного диапазона к дополнительному осуществляется нажатием кнопки, расположенной на лицевой панели прибора. При этом происходит безразрывная коммутация, т.е. при нажатии или отпускании кнопки входная цепь прибора (обмотка встроенного трансформатора тока) не разрывается. Это позволяет подключать прибор к вторичным обмоткам стандартных трансформаторов тока без опасения нарушить их нормальную работу.

    Основная шкала 0-5 А имеет перегрузочную часть – нелинейную зону в конце шкалы, которая обеспечивает возможность грубого измерения токов в режимах перегрузки от 5 до 25 А. Коэффициент 5.
    Конструкция прибора устраняет существенные недостатки широко распространенных приборов типа Э365, ЭА0702 и др. У этих приборов начальный участок шкалы (примерно 25% от длины рабочей части шкалы) представляет собой зону нечувствительности прибора, в результате чего невозможно измерять токи менее 1 А. В приборе ЭА 2258М-10 шкала линейная, поэтому можно измерять практически от 0 до 5 А.

    Кроме того, прибор потребляет очень малую мощность от входной цепи, т.е не нагружает внешний измерительный трансформатор тока. Диапазон измерения прибора составляет 0,04А–5А–25А, в то время как у стандартного прибора Э365 диапазон измерения составляет 1-5-25А.
    Приборы изготавливаются на диапазон частот измеряемого сигнала 45-55 Гц.

    Таким образом, прибор ЭА2258М-10 позволяет измерять токи в значительно более широком диапазоне, позволяет увеличить точность измерения в диапазоне малых токов, может применяться со стандартными трансформаторами тока.

    Пример заказа амперметра ЭА2258М-10 кл.1,5:

    При заказе необходимо указывать предел измерения, класс точности.

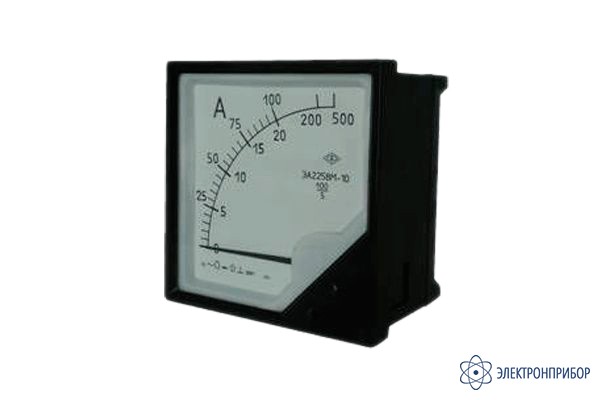

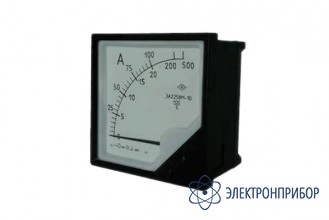

    Пример выполнения прибора ЭА2258М.10 с пределом измерения 100/5 А, с коэффициентом перегрузки 5 (до 500 А), с растянутым участком шкалы от 0 до 20 А показан на рисунке.

    Сведения о сертификации амперметра ЭА2258М-10 кл.1,5:

    Свидетельство об утверждении типа средств измерения RU.C.34.051.A № 35001, действительно до 01.05.2014 г.;
    Патент РФ №84128, G01R 1922

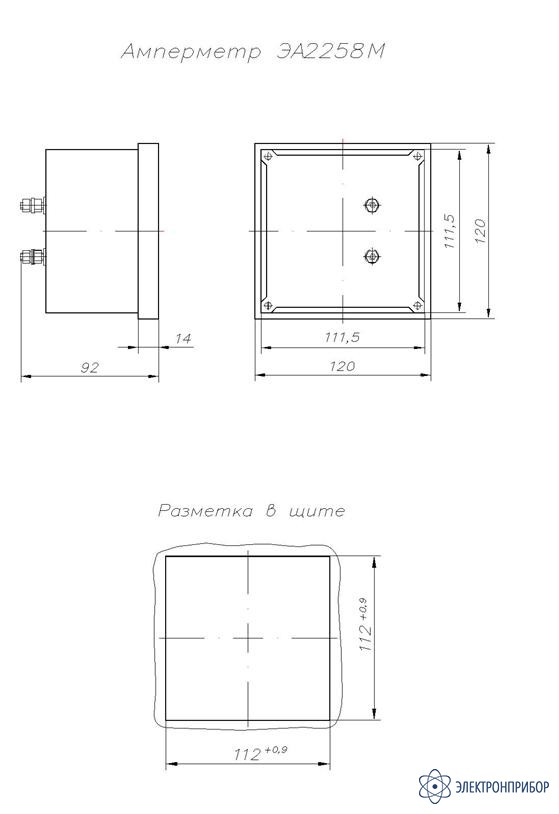

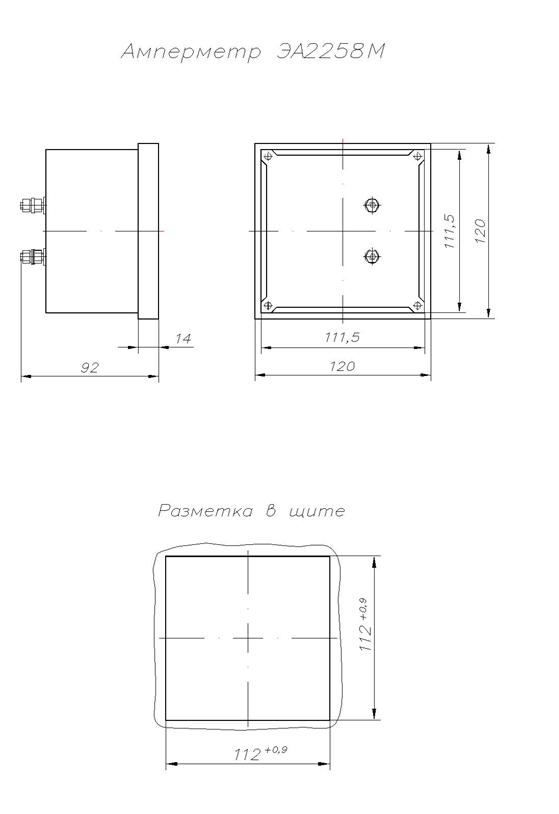

    Габаритный чертеж амперметра ЭА2258М-10 кл.1,5:

  • Технические характеристики амперметра ЭА2258М-10 кл.1,5:

    Параметр Значение Способ включения
    Пределы измерений 5, 10, 20, 30, 50, 75, 100 А Прямого включения
    50/5,  75/5,  100/5, 150/5,  200/5, 250/5, 300/5, 400/5, 500/5 600/5, 750/5, 800/5  А Через наружный трансформатор тока 5А или 1A
    Класс точности 1,5
    Коэффициент перегрузки 5
    Частотный диапазон измеряемых сигналов 45 – 55 Гц
    Рабочие условия применения
    Температура окружающего воздуха от минус 30 до +50°С
    Относительная влажность воздуха 90% при температуре 30 °C
    Масса 0,5 кг
    Габаритные размеры  120х120х100 мм

  • Комплект поставки ЭА2258М-10 кл.1,5

    № Наименование Количество
    1. Амперметр щитовой аналоговый переменного тока с расширенным диапазоном измерений ЭА2258М-10 кл.1,5 1
    2. Комплект крепежный 1
    3. Паспорт 1
