АВЭМ 7, АВЭМ7

Амперметры щитовые

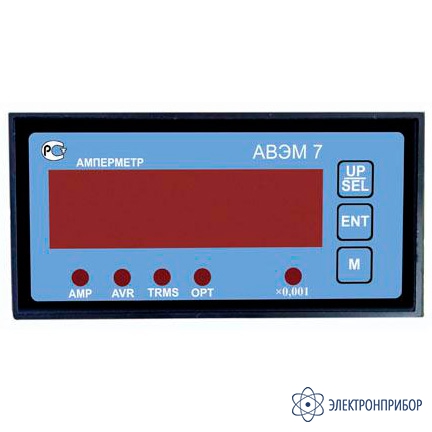

АВЭМ-7 — амперметр

Код товара: 60726
  • 75971-19
    80 вариантов исполнения

    • Гарантия

      1 год

    • Межповерочный интервал

      6 лет

    • Госреестр СИ РФ

      75971-19 до 22.08.2029

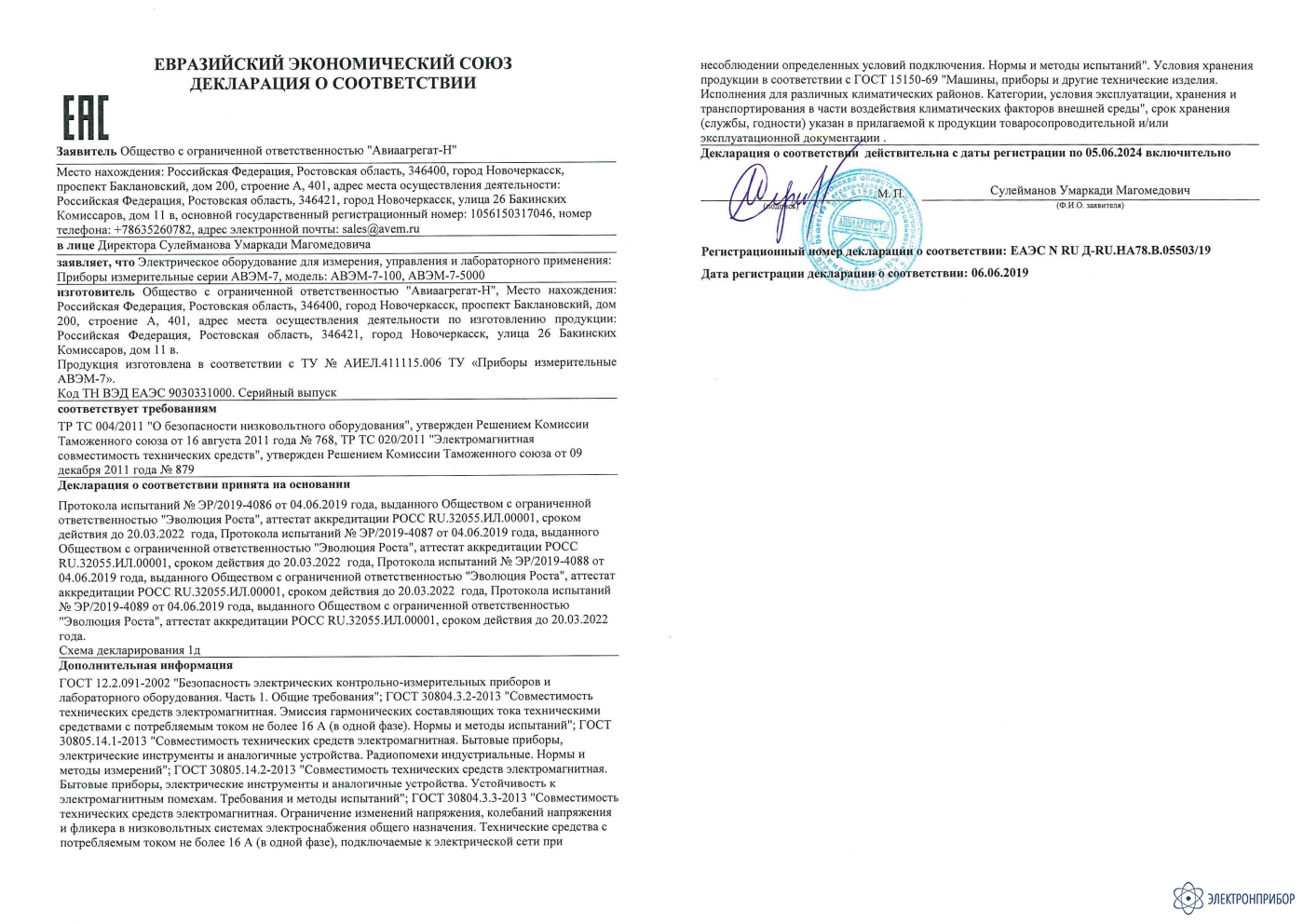

    Сертификаты

    Назначение амперметра АВЭМ-7:

    Приборы измерительные АВЭМ-7 предназначены для измерений силы постоянного и переменного тока.

    Описание амперметра АВЭМ-7:

    Приборы измерительные АВЭМ-7 представляют собой комбинацию измерительных шунтов и подключенного к их выходам измерительного блока, размещенных в одном корпусе.

    Принцип действия приборов заключается в пропускании измеряемого тока через измерительный шунт, и последующем измерении падения напряжения на шунте. Измерительный блок преобразовывает входной аналоговый сигнал напряжения на шунте с помощью АЦП в цифровой код, обрабатывает его и отображает результаты измерений на цифровом индикаторе.

    Результаты измерений также могут быть переданы на внешний ПК через гальванически развязанный интерфейс связи RS-485 или оптоволоконную линию связи (в зависимости от модификации прибора, уточняется при заказе) .

    В приборе предусмотрена передача сигнала о достижении тока уставки на внешние устройства при помощи электромагнитного реле (дискретный выход). Наличие дискретного выхода позволяет использовать прибор в системах автоматизации и контроля. Параметры срабатывания сигнального реле настраиваются через меню.

    Амперметр АВЭМ-7 доступен для заказа в нескольких исполнениях. Информация о модификации прибора содержится в коде полного условного обозначения (коде заказа):

    АВЭМ-7 – A – f – Int – U – c , где:

    A – верхний предел диапазона измерений, мА:
    100 – 100 мА, информация на дисплее отображается в миллиамперах;
    5000 – 5 А, информация на дисплее отображается в амперах.

    f – диапазон частот измеряемого сигнала:
    50 – от 40 до 60 Гц;
    400 – от 40 до 400 Гц;
    Если параметр не указан, принимается 50.

    Int – тип интерфейса:
    RS – интерфейс RS-485;
    OPT – оптоволоконная линия связи;
    Если параметр не указан, принимается RS.

    U – напряжение питания:
    5В - (5±0,2) В постоянного тока;
    12В - (12±3) В постоянного тока;
    24В - (24±6) В постоянного тока;
    220В - напряжение переменного тока от 110 до 260 В частотой (50±5) Гц;
    220У - напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В;
    Если параметр не указан, принимается 220 В.

    c – класс точности:
    0,5;
    1;
    Если параметр не указан, принимается 1.

  • Технические характеристики амперметр АВЭМ-7 в зависимости от варианта исполнения:

    Модель Вид тока Диапазон измерений, мА Класса точности Входное сопротивление постоянному току, Ом Напряжение питания Тип интерфейса Относительная погрешность, %
    АВЭМ-7-100-50-RS-5В-0,5 постоянный 0,002 - 100 0,5 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 (5±0,2) В напряжение постоянного тока Интерфейс RS-485 ±0,5
    переменный 0,03-100
    АВЭМ-7-5000-50-RS-5В-0,5 постоянный 50 - 5000 0,5 0,05 (5±0,2) В напряжение постоянного тока Интерфейс RS-485 ±0,5
    переменный
    АВЭМ-7-100-400-RS-5В-0,5 постоянный 0,002 - 100 0,5 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 (5±0,2) В напряжение постоянного тока Интерфейс RS-485 ±0,5
    переменный 0,03-100 ±0,5 в диапазоне частот 40-60Гц;
    ±1 в диапазоне частот 60-400Гц
    АВЭМ-7-5000-400-RS-5В-0,5 постоянный 50 - 5000 0,5 0,05 (5±0,2) В напряжение постоянного тока Интерфейс RS-485 ±0,5
    переменный ±0,5 в диапазоне частот 40-60Гц;
    ±1 в диапазоне частот 60-400Гц
    АВЭМ-7-100-50-OPT-5В-0,5 постоянный 0,002 - 100 0,5 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 (5±0,2) В напряжение постоянного тока Оптоволоконная линия связи ±0,5
    переменный 0,03-100
    АВЭМ-7-5000-50-OPT-5В-0,5 постоянный 50 - 5000 0,5 0,05 (5±0,2) В напряжение постоянного тока Оптоволоконная линия связи ±0,5
    переменный
    АВЭМ-7-100-400-OPT-5В-0,5 постоянный 0,002 - 100 0,5 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 (5±0,2) В напряжение постоянного тока Оптоволоконная линия связи ±0,5
    переменный 0,03-100 ±0,5 в диапазоне частот 40-60Гц;
    ±1 в диапазоне частот 60-400Гц
    АВЭМ-7-5000-400-OPT-5В-0,5 постоянный 50 - 5000 0,5 0,05 (5±0,2) В напряжение постоянного тока Оптоволоконная линия связи ±0,5
    переменный ±0,5 в диапазоне частот 40-60Гц;
    ±1 в диапазоне частот 60-400Гц
    АВЭМ-7-100-50-RS-12В-0,5 постоянный 0,002 - 100 0,5 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 (12±3) В напряжение постоянного тока Интерфейс RS-485 ±0,5
    переменный 0,03-100
    АВЭМ-7-5000-50-RS-12В-0,5 постоянный 50 - 5000 0,5 0,05 (12±3) В напряжение постоянного тока Интерфейс RS-485 ±0,5
    переменный
    АВЭМ-7-100-400-RS-12В-0,5 постоянный 0,002 - 100 0,5 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 (12±3) В напряжение постоянного тока Интерфейс RS-485 ±0,5
    переменный 0,03-100 ±0,5 в диапазоне частот 40-60Гц;
    ±1 в диапазоне частот 60-400Гц
    АВЭМ-7-5000-400-RS-12В-0,5 постоянный 50 - 5000 0,5 0,05 (12±3) В напряжение постоянного тока Интерфейс RS-485 ±0,5
    переменный ±0,5 в диапазоне частот 40-60Гц;
    ±1 в диапазоне частот 60-400Гц
    АВЭМ-7-100-50-OPT-12В-0,5 постоянный 0,002 - 100 0,5 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 (12±3) В напряжение постоянного тока Оптоволоконная линия связи ±0,5
    переменный 0,03-100
    АВЭМ-7-5000-50-OPT-12В-0,5 постоянный 50 - 5000 0,5 0,05 (12±3) В напряжение постоянного тока Оптоволоконная линия связи ±0,5
    переменный
    АВЭМ-7-100-400-OPT-12В-0,5 постоянный 0,002 - 100 0,5 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 (12±3) В напряжение постоянного тока Оптоволоконная линия связи ±0,5
    переменный 0,03-100 ±0,5 в диапазоне частот 40-60Гц;
    ±1 в диапазоне частот 60-400Гц
    АВЭМ-7-5000-400-OPT-12В-0,5 постоянный 50 - 5000 0,5 0,05 (12±3) В напряжение постоянного тока Оптоволоконная линия связи ±0,5
    переменный ±0,5 в диапазоне частот 40-60Гц;
    ±1 в диапазоне частот 60-400Гц
    АВЭМ-7-100-50-RS-24В-0,5 постоянный 0,002 - 100 0,5 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 (24±6) В напряжение постоянного тока Интерфейс RS-485 ±0,5
    переменный 0,03-100
    АВЭМ-7-5000-50-RS-24В-0,5 постоянный 50 - 5000 0,5 0,05 (24±6) В напряжение постоянного тока Интерфейс RS-485 ±0,5
    переменный
    АВЭМ-7-100-400-RS-24В-0,5 постоянный 0,002 - 100 0,5 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 (24±6) В напряжение постоянного тока Интерфейс RS-485 ±0,5
    переменный 0,03-100 ±0,5 в диапазоне частот 40-60Гц;
    ±1 в диапазоне частот 60-400Гц
    АВЭМ-7-5000-400-RS-24В-0,5 постоянный 50 - 5000 0,5 0,05 (24±6) В напряжение постоянного тока Интерфейс RS-485 ±0,5
    переменный ±0,5 в диапазоне частот 40-60Гц;
    ±1 в диапазоне частот 60-400Гц
    АВЭМ-7-100-50-OPT-24В-0,5 постоянный 0,002 - 100 0,5 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 (24±6) В напряжение постоянного тока Оптоволоконная линия связи ±0,5
    переменный 0,03-100
    АВЭМ-7-5000-50-OPT-24В-0,5 постоянный 50 - 5000 0,5 0,05 (24±6) В напряжение постоянного тока Оптоволоконная линия связи ±0,5
    переменный
    АВЭМ-7-100-400-OPT-24В-0,5 постоянный 0,002 - 100 0,5 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 (24±6) В напряжение постоянного тока Оптоволоконная линия связи ±0,5
    переменный 0,03-100 ±0,5 в диапазоне частот 40-60Гц;
    ±1 в диапазоне частот 60-400Гц
    АВЭМ-7-5000-400-OPT-24В-0,5 постоянный 50 - 5000 0,5 0,05 (24±6) В напряжение постоянного тока Оптоволоконная линия связи ±0,5
    переменный ±0,5 в диапазоне частот 40-60Гц;
    ±1 в диапазоне частот 60-400Гц
    АВЭМ-7-100-50-RS-220В-0,5 постоянный 0,002 - 100 0,5 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц Интерфейс RS-485 ±0,5
    переменный 0,03-100
    АВЭМ-7-5000-50-RS-220В-0,5 постоянный 50 - 5000 0,5 0,05 Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц Интерфейс RS-485 ±0,5
    переменный
    АВЭМ-7-100-400-RS-220В-0,5 постоянный 0,002 - 100 0,5 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц Интерфейс RS-485 ±0,5
    переменный 0,03-100 ±0,5 в диапазоне частот 40-60Гц;
    ±1 в диапазоне частот 60-400Гц
    АВЭМ-7-5000-400-RS-220В-0,5 постоянный 50 - 5000 0,5 0,05 Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц Интерфейс RS-485 ±0,5
    переменный ±0,5 в диапазоне частот 40-60Гц;
    ±1 в диапазоне частот 60-400Гц
    АВЭМ-7-100-50-OPT-220В-0,5 постоянный 0,002 - 100 0,5 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц Оптоволоконная линия связи ±0,5
    переменный 0,03-100
    АВЭМ-7-5000-50-OPT-220В-0,5 постоянный 50 - 5000 0,5 0,05 Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц Оптоволоконная линия связи ±0,5
    переменный
    АВЭМ-7-100-400-OPT-220В-0,5 постоянный 0,002 - 100 0,5 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц Оптоволоконная линия связи ±0,5
    переменный 0,03-100 ±0,5 в диапазоне частот 40-60Гц;
    ±1 в диапазоне частот 60-400Гц
    АВЭМ-7-5000-400-OPT-220В-0,5 постоянный 50 - 5000 0,5 0,05 Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц Оптоволоконная линия связи ±0,5
    переменный ±0,5 в диапазоне частот 40-60Гц;
    ±1 в диапазоне частот 60-400Гц
    АВЭМ-7-100-50-RS-220У-0,5 постоянный 0,002 - 100 0,5 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В Интерфейс RS-485 ±0,5
    переменный 0,03-100
    АВЭМ-7-5000-50-RS-220У-0,5 постоянный 50 - 5000 0,5 0,05 Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В Интерфейс RS-485 ±0,5
    переменный
    АВЭМ-7-100-400-RS-220У-0,5 постоянный 0,002 - 100 0,5 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В Интерфейс RS-485 ±0,5
    переменный 0,03-100 ±0,5 в диапазоне частот 40-60Гц;
    ±1 в диапазоне частот 60-400Гц
    АВЭМ-7-5000-400-RS-220У-0,5 постоянный 50 - 5000 0,5 0,05 Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В Интерфейс RS-485 ±0,5
    переменный ±0,5 в диапазоне частот 40-60Гц;
    ±1 в диапазоне частот 60-400Гц
    АВЭМ-7-100-50-OPT-220У-0,5 постоянный 0,002 - 100 0,5 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В Оптоволоконная линия связи ±0,5
    переменный 0,03-100
    АВЭМ-7-5000-50-OPT-220У-0,5 постоянный 50 - 5000 0,5 0,05 Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В Оптоволоконная линия связи ±0,5
    переменный
    АВЭМ-7-100-400-OPT-220У-0,5 постоянный 0,002 - 100 0,5 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В Оптоволоконная линия связи ±0,5
    переменный 0,03-100 ±0,5 в диапазоне частот 40-60Гц;
    ±1 в диапазоне частот 60-400Гц
    АВЭМ-7-5000-400-OPT-220У-0,5 постоянный 50 - 5000 0,5 0,05 Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В Оптоволоконная линия связи ±0,5
    переменный ±0,5 в диапазоне частот 40-60Гц;
    ±1 в диапазоне частот 60-400Гц
    АВЭМ-7-100-50-RS-5В-1 постоянный 0,002 - 100 1 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 (5±0,2) В напряжение постоянного тока Интерфейс RS-485 ±1
    переменный 0,03-100
    АВЭМ-7-5000-50-RS-5В-1 постоянный 50 - 5000 1 0,05 (5±0,2) В напряжение постоянного тока Интерфейс RS-485 ±1
    переменный
    АВЭМ-7-100-400-RS-5В-1 постоянный 0,002 - 100 1 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 (5±0,2) В напряжение постоянного тока Интерфейс RS-485 ±1
    переменный 0,03-100 ±1 в диапазоне частот 40-60Гц;
    ±2 в диапазоне частот 60-400Гц
    АВЭМ-7-5000-400-RS-5В-1 постоянный 50 - 5000 1 0,05 (5±0,2) В напряжение постоянного тока Интерфейс RS-485 ±1
    переменный ±1 в диапазоне частот 40-60Гц;
    ±2 в диапазоне частот 60-400Гц
    АВЭМ-7-100-50-OPT-5В-1 постоянный 0,002 - 100 1 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 (5±0,2) В напряжение постоянного тока Оптоволоконная линия связи ±1
    переменный 0,03-100
    АВЭМ-7-5000-50-OPT-5В-1 постоянный 50 - 5000 1 0,05 (5±0,2) В напряжение постоянного тока Оптоволоконная линия связи ±1
    переменный
    АВЭМ-7-100-400-OPT-5В-1 постоянный 0,002 - 100 1 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 (5±0,2) В напряжение постоянного тока Оптоволоконная линия связи ±1
    переменный 0,03-100 ±1 в диапазоне частот 40-60Гц;
    ±2 в диапазоне частот 60-400Гц
    АВЭМ-7-5000-400-OPT-5В-1 постоянный 50 - 5000 1 0,05 (5±0,2) В напряжение постоянного тока Оптоволоконная линия связи ±1
    переменный ±1 в диапазоне частот 40-60Гц;
    ±2 в диапазоне частот 60-400Гц
    АВЭМ-7-100-50-RS-12В-1 постоянный 0,002 - 100 1 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 (12±3) В напряжение постоянного тока Интерфейс RS-485 ±1
    переменный 0,03-100
    АВЭМ-7-5000-50-RS-12В-1 постоянный 50 - 5000 1 0,05 (12±3) В напряжение постоянного тока Интерфейс RS-485 ±1
    переменный
    АВЭМ-7-100-400-RS-12В-1 постоянный 0,002 - 100 1 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 (12±3) В напряжение постоянного тока Интерфейс RS-485 ±1
    переменный 0,03-100 ±1 в диапазоне частот 40-60Гц;
    ±2 в диапазоне частот 60-400Гц
    АВЭМ-7-5000-400-RS-12В-1 постоянный 50 - 5000 1 0,05 (12±3) В напряжение постоянного тока Интерфейс RS-485 ±1
    переменный ±1 в диапазоне частот 40-60Гц;
    ±2 в диапазоне частот 60-400Гц
    АВЭМ-7-100-50-OPT-12В-1 постоянный 0,002 - 100 1 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 (12±3) В напряжение постоянного тока Оптоволоконная линия связи ±1
    переменный 0,03-100
    АВЭМ-7-5000-50-OPT-12В-1 постоянный 50 - 5000 1 0,05 (12±3) В напряжение постоянного тока Оптоволоконная линия связи ±1
    переменный
    АВЭМ-7-100-400-OPT-12В-1 постоянный 0,002 - 100 1 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 (12±3) В напряжение постоянного тока Оптоволоконная линия связи ±1
    переменный 0,03-100 ±1 в диапазоне частот 40-60Гц;
    ±2 в диапазоне частот 60-400Гц
    АВЭМ-7-5000-400-OPT-12В-1 постоянный 50 - 5000 1 0,05 (12±3) В напряжение постоянного тока Оптоволоконная линия связи ±1
    переменный ±1 в диапазоне частот 40-60Гц;
    ±2 в диапазоне частот 60-400Гц
    АВЭМ-7-100-50-RS-24В-1 постоянный 0,002 - 100 1 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 (24±6) В напряжение постоянного тока Интерфейс RS-485 ±1
    переменный 0,03-100
    АВЭМ-7-5000-50-RS-24В-1 постоянный 50 - 5000 1 0,05 (24±6) В напряжение постоянного тока Интерфейс RS-485 ±1
    переменный
    АВЭМ-7-100-400-RS-24В-1 постоянный 0,002 - 100 1 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 (24±6) В напряжение постоянного тока Интерфейс RS-485 ±1
    переменный 0,03-100 ±1 в диапазоне частот 40-60Гц;
    ±2 в диапазоне частот 60-400Гц
    АВЭМ-7-5000-400-RS-24В-1 постоянный 50 - 5000 1 0,05 (24±6) В напряжение постоянного тока Интерфейс RS-485 ±1
    переменный ±1 в диапазоне частот 40-60Гц;
    ±2 в диапазоне частот 60-400Гц
    АВЭМ-7-100-50-OPT-24В-1 постоянный 0,002 - 100 1 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 (24±6) В напряжение постоянного тока Оптоволоконная линия связи ±1
    переменный 0,03-100
    АВЭМ-7-5000-50-OPT-24В-1 постоянный 50 - 5000 1 0,05 (24±6) В напряжение постоянного тока Оптоволоконная линия связи ±1
    переменный
    АВЭМ-7-100-400-OPT-24В-1 постоянный 0,002 - 100 1 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 (24±6) В напряжение постоянного тока Оптоволоконная линия связи ±1
    переменный 0,03-100 ±1 в диапазоне частот 40-60Гц;
    ±2 в диапазоне частот 60-400Гц
    АВЭМ-7-5000-400-OPT-24В-1 постоянный 50 - 5000 1 0,05 (24±6) В напряжение постоянного тока Оптоволоконная линия связи ±1
    переменный ±1 в диапазоне частот 40-60Гц;
    ±2 в диапазоне частот 60-400Гц
    АВЭМ-7-100-50-RS-220В-1 постоянный 0,002 - 100 1 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц Интерфейс RS-485 ±1
    переменный 0,03-100
    АВЭМ-7-5000-50-RS-220В-1 постоянный 50 - 5000 1 0,05 Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц Интерфейс RS-485 ±1
    переменный
    АВЭМ-7-100-400-RS-220В-1 постоянный 0,002 - 100 1 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц Интерфейс RS-485 ±1
    переменный 0,03-100 ±1 в диапазоне частот 40-60Гц;
    ±2 в диапазоне частот 60-400Гц
    АВЭМ-7-5000-400-RS-220В-1 постоянный 50 - 5000 1 0,05 Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц Интерфейс RS-485 ±1
    переменный ±1 в диапазоне частот 40-60Гц;
    ±2 в диапазоне частот 60-400Гц
    АВЭМ-7-100-50-OPT-220В-1 постоянный 0,002 - 100 1 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц Оптоволоконная линия связи ±1
    переменный 0,03-100
    АВЭМ-7-5000-50-OPT-220В-1 постоянный 50 - 5000 1 0,05 Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц Оптоволоконная линия связи ±1
    переменный
    АВЭМ-7-100-400-OPT-220В-1 постоянный 0,002 - 100 1 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц Оптоволоконная линия связи ±1
    переменный 0,03-100 ±1 в диапазоне частот 40-60Гц;
    ±2 в диапазоне частот 60-400Гц
    АВЭМ-7-5000-400-OPT-220В-1 постоянный 50 - 5000 1 0,05 Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц Оптоволоконная линия связи ±1
    переменный ±1 в диапазоне частот 40-60Гц;
    ±2 в диапазоне частот 60-400Гц
    АВЭМ-7-100-50-RS-220У-1 постоянный 0,002 - 100 1 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В Интерфейс RS-485 ±1
    переменный 0,03-100
    АВЭМ-7-5000-50-RS-220У-1 постоянный 50 - 5000 1 0,05 Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В Интерфейс RS-485 ±1
    переменный
    АВЭМ-7-100-400-RS-220У-1 постоянный 0,002 - 100 1 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В Интерфейс RS-485 ±1
    переменный 0,03-100 ±1 в диапазоне частот 40-60Гц;
    ±2 в диапазоне частот 60-400Гц
    АВЭМ-7-5000-400-RS-220У-1 постоянный 50 - 5000 1 0,05 Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В Интерфейс RS-485 ±1
    переменный ±1 в диапазоне частот 40-60Гц;
    ±2 в диапазоне частот 60-400Гц
    АВЭМ-7-100-50-OPT-220У-1 постоянный 0,002 - 100 1 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В Оптоволоконная линия связи ±1
    переменный 0,03-100
    АВЭМ-7-5000-50-OPT-220У-1 постоянный 50 - 5000 1 0,05 Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В Оптоволоконная линия связи ±1
    переменный
    АВЭМ-7-100-400-OPT-220У-1 постоянный 0,002 - 100 1 2000 в диапазоне измерения 0,002мА-1мА;
    10 в диапазоне измерения 1мА-100мА    		 Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В Оптоволоконная линия связи ±1
    переменный 0,03-100 ±1 в диапазоне частот 40-60Гц;
    ±2 в диапазоне частот 60-400Гц
    АВЭМ-7-5000-400-OPT-220У-1 постоянный 50 - 5000 1 0,05 Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В Оптоволоконная линия связи ±1
    переменный ±1 в диапазоне частот 40-60Гц;
    ±2 в диапазоне частот 60-400Гц

    Метрологические характеристики приборов измерительных АВЭМ-7 в режиме измерений силы постоянного и переменного тока в зависимости от модификации:

    Наименование прибора Вид тока Диапазон измерений, mA Модификация по классу точности Относительная погрешность, %
    АВЭМ-7-100 Постоянный 0,002─100 0,5 ±0,5
    1 ±1
    Переменный 0,03-100 0,5 ±0,5 в диапазоне частот 40-60Гц;
    ±1 в диапазоне частот 60-400Гц
    1 ±1 в диапазоне частот 40-60Гц;
    ±2 в диапазоне частот 60-400Гц
    АВЭМ-7-5000 Постоянный 50 - 5000 0,5 ±0,5
    1 ±1
    Переменный 50 - 5000 0,5 ±0,5 в диапазоне частот 40-60Гц;
    ±1 в диапазоне частот 60-400Гц
    1 ±1 в диапазоне частот 40-60Гц;
    ±2 в диапазоне частот 60-400Гц

    Технические характеристики амперметра АВЭМ-7:

    Параметр Значение
    Входное сопротивление постоянному току, Ом Для модификации АВЭМ-7-100 в диапазоне измерения 0,002мА-1мА 2000
    Для модификации АВЭМ-7-100 в диапазоне измерения 1мА-100мА 10
    Для модификации АВЭМ-7-5000 во всем диапазоне измерения 0,05
    Рабочие условия применения Температура окружающего воздуха, °С От +10 до +45
    Относительная влажность воздуха, % До 80 при температуре +25 °С
    Габаритные размеры, мм 100 × 96 × 48
    Масса, кг 0,4

  • Комплект поставки АВЭМ-7

    № Наименование Количество
    1 Амперметр АВЭМ-7 в соответствующей модификации 1
    2 Система крепления к щиту 1
    3 Компакт-диск с документацией 1
    4 Упаковка 1
    5 Руководство по эксплуатации 1
    6 Паспорт 1

  • Дополнительная комплектация АВЭМ-7

    Вид: кратко подробно
    Сортировать по: популярности наименованию цене

  • Модификации АВЭМ-7

    Подберите модификацию по параметрам

    Верхний предел диапазона измерений, мА
    Диапазон частот измеряемого сигнала
    Тип интерфейса
    Напряжение питания
    Класс точности
    Очистить

  • Файлы для АВЭМ-7

Файлы для АВЭМ-7

Все товары группы
Сохранить в PDF Распечатать

Рекомендуем посмотреть также
