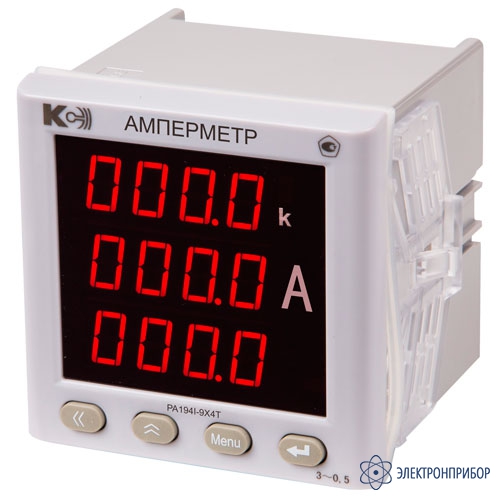

PA194I-9X4T — амперметр переменного тока, трехканальный (базовая модификация)

Код товара: 48081
  • 61535-15
    Является модификацией PA194I-9xxx

    • Гарантия

      5 лет

    • Межповерочный интервал

      10 лет

    • Госреестр СИ РФ

      61535-15 до 09.09.2025

    • Производитель

      КС, Россия

    Сертификаты

    Назначение амперметра переменного тока PA194I-9xxx:

    Амперметры PA194I-9xxx предназначены для измерения силы и частоты переменного тока в электрических цепях. Приборы используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства.

    Особенности амперметра переменного тока PA194I-9xxx:

    • Аттестация в ОАО «ФСК ЕЭС». Рекомендованы для применения на объектах ОАО «ФСК ЕЭС» и ОАО «Россети»;
    • Класс точности 0,2 или 0,5;
    • 1-строчный светодиодный индикатор (высота цифр 20 мм);
    • Цвет индикатора красный, зеленый или желтый (выбирается при заказе);
    • Цифровые порты RS-485 (до 2-х) с протоколом Мodbus RTU;
    • Аналоговые выходы (до 3-х) (4-20 мА, 4-12-20 мА, 0-20 мА, 0-5 мА, ±5 мА, 0-5 В, 1-5 В, 0-10 В);
    • Релейные выходы (до 3-х) (5A,~250B/=30B);
    • Дискретные входы типа «сухой контакт» (до 4-х) (с внутренним питанием =24В);
    • Степень защиты прибора, обеспеченная передней панелью, IP66;
    • Средняя наработка на отказ - 200000 часов;
    • Средний срок службы - 25 лет.

    Исполнения амперметра переменного тока PA194I-9xxx:

    Амперметры постоянного тока PA194I-9xxx изготавливаются в различных модификациях, которые отличаются количеством каналов, составом дополнительных входов и выходов, точностью измерений, списком отображаемых на индикаторе измеренных величин:

    Одноканальные амперметры переменного тока:

    • PA194I-9X1T - базовая модификация (без дополнительных входов и выходов, только индикация);
    • PA194I-9K1T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU;
    • PA194I-9K1T 1AO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 1 аналоговый выход;
    • PA194I-9K1T 2AO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 2 аналоговых выхода;
    • PA194I-9S1T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 4 дискретных входа; 2 релейных выхода;
    • PA194I-9K1T 2DO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 1 аналоговых выход, 2 релейных выхода;
    • PA194I-9K1T 2AO 2DO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 2 аналоговых выхода, 2 релейных выхода;
    • PA194I-9K1T 1RS - базовая модификация прибора + дополнительные опции: 2 порта RS-485 Modbus RTU.

    Трехканальные амперметры переменного тока:

    • PA194I-9X4T - базовая модификация (без дополнительных входов и выходов, только индикация);
    • PA194I-9K4T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU;
    • PA194I-9S4T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 4 дискретных входа; 3 релейных выхода;
    • PA194I-9K4T 3 AO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 3 аналоговых выхода.

  • Технические характеристики амперметра переменного тока PA194I-9xxx:

    Параметр Значение
    Пределы допускаемой основной приведенной погрешности измерения силы тока, %:
    - для модификаций класса точности 0,2
    - для модификаций класса точности 0,5
    ± 0,2
    ± 0,5
    Номинальное значение силы переменного тока, Iн: (1) (2)
    - мА
    - А    		 100; 200; 500; 1000; 2000
    1; 2; 5
    Номинальное входное напряжение модификации амперметра PA195I, предназначенной для измерения силы постоянного тока более 5 А с использованием внешнего шунта, Uн, мВ 75; 100; 150
    Диапазон измеряемого входного сигнала ± (0,005…1,2)·Iн
    Диапазон силы переменного тока в режиме измерения частоты (0,3…1,2)·Iн
    Диапазон частот основной гармоники входного сигнала, Гц от 45 до 65
    Допустимая кратковременная перегрузка на измерительном(-ых) входе(-ах) тока по табл. ниже
    Напряжение питания, В (3) пер.ток 80-270, 45-55 Гц или пост. ток 80-270
    пост. ток 19-50
    Мощность, потребляемая от источника питания, ВА, не более 5
    Сопротивление измерительного входа тока, МОм, не более 20
    Период обновления результатов измерения, с, не более 1
    Количество каналов измерения 1 или 3
    Аналоговые выходы тока, мА 4-20, 0-20, 0-5
    Аналоговые выходы напряжения, В 0-5, 1-5 или 0-10
    Порт RS-485 протокол Modbus RTU; скорость передачи 2400, 4800, 9600, 19200, 38400 (4) бит/с
    Дискретные входы контроль состояния "сухого контакта", напряжение разомкнутого входа 15 В, ток замкнутого входа 4 мА
    Релейные выходы 5 А, пер. ток 250 В/ пост. 30 В
    Эксплуатация/транспортирование и хранение Температура окружающего воздуха, °С -40…+70 / -50…+80
    Относительная влажность, % 93 при +35 °С, без конденсации влаги
    Высота над уровнем моря, м, не более 2500
    Габаритные размеры передней панели, мм 96x96
    Габаритная длина, мм 95 (модификация: до 1 RS-485, до 1 AO, нет DI и DO) (5)
    113 (остальные модификации)
    Масса прибора, кг, не более 0,45

    (1) Номинальное значение входного тока прибора выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением входного сигнала (не ниже меньшего и не выше большего из перечисленных);
    (2) Для измерения силы постоянного тока больше 5 А используется модификация амперметра PA195I, работающая с внешним шунтом;
    (3) Варианты исполнения;
    (4) Порт связи со скоростью передачи до 38400 бит/с устанавливается по заказу.
    (5) В таблице: АО - аналоговые выходы, DI - дискретные выходы, DO - релейные выходы.

    Допустимые перегрузки на измерительном входе тока амперметра PA194I-9xxx:

    Кратность тока относительно Iн (1) Число перегрузок Длительность каждой перегрузки, с Интервал между
    двумя перегрузками, с
    7 2 15 60
    10 5 3 2,5

    (1) Кратность тока относительно номинального значения.
